Пусковой карбюраторный двигатель

Введение

Карбюраторными двигателями называют двигатели, в которых основная часть процесса приготовления рабочей смеси жидкого топлива с воздухом осуществляется вне цилиндра в особом приборе – карбюраторе.

По количеству двигателей, находящихся в эксплуатации, и по ежегодному выпуску карбюраторные двигатели занимают первое место. Наиболее широкое применение карбюрат

орные двигатели получили в автомобильном транспорте. Для строительных и дорожных машин карбюраторные двигатели в основном применяются для пуска основного дизеля.

Рабочий процесс карбюраторного двигателя имеет следующие отличительные особенности. Топливо применяемое для карбюраторных двигателей, должно легко испаряться при обычной температуре окружающей среды. К таким топливам относятся бензин, бензол, спирты. Практически во всех карбюраторных двигателях в настоящее время применяются бензины разных сортов.

Карбюраторные двигатели – это двигатели с относительно низкой степенью сжатия. Степени сжатия серийных карбюраторных двигателей находятся в пределах от 5 до 10,5. Повышение степени сжатия при искровом зажигании ограничивается появлением детонационного сгорания, которое недопустимо вследствие выхода двигателя из строя. Относительно низкие степени сжатия не позволяют достаточно полно использовать работу расширения газов, поэтому карбюраторные двигатели относятся к сравнительно малоэкономичным двигателям. Детонационное сгорание препятствует также применению наддува. Большинство карбюраторных двигателей работает без наддува.

Воспламенение рабочей смеси в карбюраторных двигателях осуществляется при помощи электрической искры.

1. Устройство и работа карбюраторных двигателей

Карбюраторные двигатели по сравнению с другими двигателями внутреннего сгорания работают при более высоких числах оборотов, так как рабочий процесс в карбюраторном двигателе может быть осуществлен практически при любом числе оборотов.

Диапазон изменения состава смеси для карбюраторных двигателей значительно уже, чем для двигателей других типов. Возможное объединение или обогащение смеси в карбюраторном двигателе ограничивается пределами воспламеняемости смеси. Карбюраторные двигатели могут работать при меньших значениях коэффициента избытка воздуха, чем двигатели других типов, что дает возможность получить большие литровые мощности. В карбюраторных двигателях применяется в основном количественное регулирование мощности. Качественное регулирование затруднено узким диапазоном возможного изменения состава смеси.

Пусковые двигатели карбюраторного типа с одним или двумя цилиндрами работают по двух- или четырехтактному циклу.

1.1 Пусковые двигатели ПД-10У

Пусковые двигатели ПД-10У и их модификации применяются для пуска дизелей Д-50Л, Д-24ОЛ,А-41, А-01М, СМД-14 и СМД-60.

Двигатель ПД-10У одноцилиндровый, двухтактный, карбюратор­ный, бензиновый, с кривошипно-камерной продувкой (см. рис. 1).

Основанием пускового двигателя служит чугунный картер 21, со­стоящий из двух половин. Чугунный цилиндр 4 двигателя крепится к картеру четырьмя шпильками. К передней стенке цилиндра прикреплен карбюратор 14, к фланцу на задней стенке — глушитель 1. Сверху ци­линдр закрыт чугунной головкой 7, в центральное отверстие которой ввернута искровая зажигательная свеча 9, а в наклонное отверстие — краник 8 для заливки топлива и продувки цилиндра.

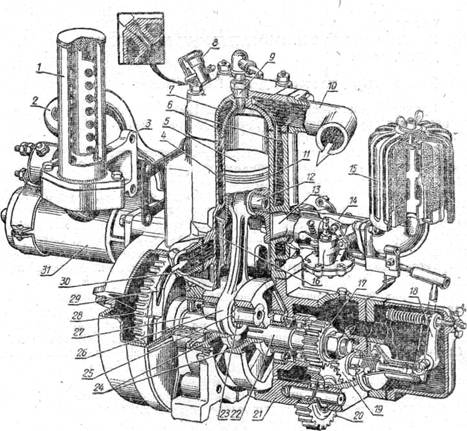

Рисунок 1. Пусковой двигатель ПД-10У (дизель Д-240Л):

/ — глушитель; 2 — выпускная труба; 3 — выпускной патрубок; 4— цилиндр; 5—поршень; б — полости рубашек водяного охлаждения; 7 — головка цилиндров; 8 — краник; 9— свеча зажи­гания; 10— водоотводящий патрубок; 11 — компрессионное кольцо; 12 — поршневой палец; /3 —впускной канал; 14 — карбюратор; 15 — воздухоочиститель; 16 — продувочный канал; 17 — шестерня коленчатого вала; 18 — регулятор; /0 — шестерня привода регулятора; 20 — промежу­точная шестерня; 21 — картер; 22 — передняя цапфа коленчатого вала; 23 — палец кривошипа; 24 — щеки кривошипа; 25 — роликовый подшипник: 26 — шатун; 27 — задняя цапфа коленчатого вала; 28 — маховик с зубчатым венцом; 29— канавка для наматывания пускового шнура; 30 — водоподводящий патрубок; 31 — стартер.

К головке ци­линдра прикреплен водоотводящий патрубок 10, На передней стенке картера 21 установлены регулятор 18 и магнето.

Во внутренней полости картера на роликовых подшипниках и шарикоподшипниках размещен коленчатый вал. На переднем конце коленчатого вала закреплена шестерня 17, а на заднем — маховик 28. Места выхода коленчатого вала из картера уплотнены самоподжимными сальниками. Коленчатый вал двигателя составной. Его щеки 24, изготовленные заодно с противовесами, напрессованы на цапфы 27 и 22. Обе щеки соединяются пустотелым пальцем 23 кривошипа. Пор­шень 5 пальцем 12 плавающего типа и шатуном 26 соединен с колен­чатым валом. Нижняя головка шатуна неразъемная, имеет двухрядный роликовый подшипник 25.

В систему питания двигателя входят воздухоочиститель 15, топ­ливный бачок с фильтром-отстойником, карбюратор К-06 и топливо­провод, соединяющий отстойник бачка с карбюратором.

Топливом для двигателя служит смесь из пятнадцати частей (по объему) бензина и одной части дизельного масла. Эта смесь является одновременно и смазочным материалом для трущихся поверхностей де­талей двигателя.

Регулирование частоты вращения коленчатого вала двигателя осу­ществляется однорежимным центробежным регулятором 18.

Охлаждение двигателя водяное термосифонное, общее с дизелем.

Система зажигания двигателя состоит из магнето правого враще­ния, свечи 9 и провода, соединяющего магнето со свечой. Привод маг­нето осуществляется от шестерни 17 коленчатого вала.

Пуск двигателя ПД-10У осуществляется электрическим стартером 31. Маховик 28 двигателя имеет венец для соединения с шестерней стартера и канавку 29 для пуска двигателя при необходимости от руки.

После запуска пускового двигателя он соединяется с основным двигателем через механизм передачи. Последний получает вращение от зубчатого венца маховика пускового двигателя и состоит из автомата включения, многодискового фрикционного сцепления, понижающей шестеренной передачи и обгонной муфты. При пуске основного двигателя автоматом включения сначала вводится в зацепление шестерня с зубчатым маховиком пускового двигателя, затем плавно включается фрикционная муфта. Коленчатый вал основного двигателя набирает частоту вращения до момента его самостоятельной работы. После этого с помощью обгонной муфты он автоматически отсоединяется от пускового двигателя. Затем включают сцепление и автомат включения. Разрывая электрическую цепь подачи искры запальной свече от магнето, останавливают пусковой двигатель.

Приготовление и подача к цилиндрам карбюраторных двигателей горючей смеси, регулирование ее количества и состава осуществляется системой питания, работа которой оказывает большое влияние на все основные показатели двигателя (мощность, экономичность, токсичность отработавших газов). При эксплуатации двигателей содержанию этой системы в должном техническом состоянии необходимо уделять особое внимание.
