Расчет системы электроснабжения участка постоянного тока

Времена хода по перегонам (участку) могут быть получены с помощью тяговых расчетов или по заданной технической скорости движения. В этом случае время хода по участку определяется из выражения

(3.1)

где tx - время хода в мин;

l - длина участка в км;

Vt - техническая скорость движения в км/ч.

t=41 src="images/referats/22382/image016.png">

Прибавляя к времени отправления поезда время хода по участку, получим время прибытия поезда на конечную станцию, отмечая его на графике движения. После этого точки отправления и прибытия поезда соединяются прямой линией, т.е. получается одна нитка графика движения. Остальные нитки получают, проводя параллельные линии со сдвигом по времени на величину интервала попутного следования 10. Такие построения выполняются для четного и нечетного направления движения с указанием у каждой линии номера поезда.

В курсовой работе изображается график движения для интервала времени от 0 .1 ч. Время отправления первого четного и нечетного поезда выбирается по усмотрению студента. При этом необходимо обеспечить условие недопустимости одновременного отправления и прибытия поездов на каждую из станций.

При параллельном графике движения и однотипных поездах положение поездов на участке и нагрузке фидеров тяговых подстанций повторяется с периодом, равным интервалу времени между поездами, поэтому можно ограничиться исследованием графика движения на протяжении времени, равному интервалу попутного следования.

На рисунке 5 представлен график движения поездов.

4 Выбор сечения графика движения поездов

Сначала строится график движения поездов (копируется с ранее построенного) для интервала времени, равного интервалу попутному следования.

Затем на оси времени с равным интервалом 1 мин намечаются точки, через которые проводятся вертикальные линии, которые и будут являться сечением графика движения. Точки пересечения вертикальной линии с нитками графика движения определяют положения поездов в фидерной зоне, а токи фидеров находятся по соответствующим кривым. В результате для каждого сечения графика движения может быть составлена мгновенная схема.

На рисунке 6 представлен график движения поездов с сечениями.

5 Определение токов фидеров и тяговых подстанций

При одинаковых напряжениях на тяговых подстанциях и одинаковых площадях поперечного сечения контактных проводов обоих путей ток каждого электровоза может быть легко разложен на токи фидеров тяговых подстанций следующим образом.

Сначала находится распределение тока электровоза между подстанциями, затем определяются токи фидеров. При наличии нескольких поездов в межподстанционной зоне ток каждого фидера находится методом наложения нагрузок - как сумму токов от каждой нагрузки. Так для схемы на рисунке 7 при расположении поезда левее поста секционирования, который находится посередине межподстанционной зоны, токи фидеров от каждой нагрузки находятся по формулам:

(5.1)

(5.2)

Где - токи подстанций А и Б соответственно;

- расстояние от левой подстанции до электровоза;

- расстояние фидерной зоны.

При расположении поезда правее поста секционирования токи фидеров будут определяться по формулам:

(5.3)

(5.4)

Аналогичные выражения могут быть получены и для движения поезда по другому пути:

(5.5)

(5.6)

(5.7)

(5.8)

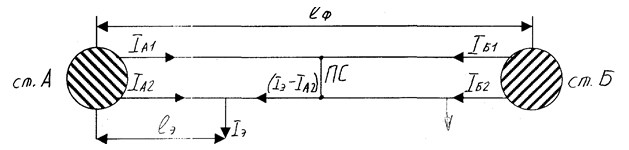

Рисунок 7- Мгновенная схема и токораспределение при узловой схеме питания

Результаты расчетов распределения тока электровоза по фидерам для каждой межподстанционной зоны и каждого направления движения занесены в таблицы 1 и 2.

Таблица 1 – Положение поездов, их нагрузки и токи фидеров в межподстанционной зоне А-Б
