Транспортное оборудование гибких производственных систем

Содержание

Введение

Транспортная система в структуре ГПС

Транспортное оборудование в ГПС

Заключение

Список использованных источников

Введение

Создание материально-технической базы невозможно без наличия постоянно развивающегося опережающими темпами машиностроения на основе передовых мировых достижений науки и техники. Основой такого машиностроения является всесторо

нняя комплексная автоматизация процессов от идеи создания до производства и поставки готовой продукции, анализа ее использования с целью постоянного улучшения качества и обновления.

Правильно сбалансированные с учетом технико-экономических факторов системы способны решить задачи по повышению производительности труда, снижению потребления ресурсов, повышению качества продукции.

Научно-технический прогноз развития промышленного производства показывает, что именно гибкие производственные системы (ГПС) наилучшим образом удовлетворяют требованиям заказчика, решают проблемы конкурентоспособности продукции на мировом рынке, обеспечивают высокую рентабельность производства и его эффективность. Эти системы позволяют избежать затоваривания ненужной продукцией и эффективного расходования всех видов ресурсов. Этот тип производства может работать по прогрессивному принципу «делай вовремя», так как поставки заготовок, деталей и т. д. осуществляются строго и в определенное время.

Проектирование таких систем требует глубокого понимания целей их создания, содержания задач и принципов эффективного использования, а также очень важно определиться с основными методологическими позициями. Поэтому немаловажную роль играет в данной системе транспортное оборудование, задачей которого является беспрерывная работа системы.

1. Транспортная система в структуре ГПС

ГПС представляет собой систему с комплексно автоматизированным производственным процессом, работа всех компонентов которой (технологического оборудования, транспортных средств, средств контроля и инструментообеспечения и др.) координируется как единое целое системой управления, обеспечивающей быстрое изменение программ функционирования технических средств системы при смене объекта производства.

Транспортная система состоит из транспортных и накопительных устройств, осуществляющих межоперационное хранение и доставку заготовок, приспособлений, готовых деталей к основному технологическому оборудованию и автоматическому складу.

2. Транспортное оборудование в ГПС

Транспортное оборудование осуществляет получение, комплектацию и перемещение всех необходимых компонентов для выполнения в ГПС технологических процессов.

Автоматизация всех этих операций осуществляется взаимосвязанными системами манипулирования, транспортирования и накопления.

Объекты манипулирования, транспортирования и накопления в ГПС:

- материалы;

- заготовки;

- полуфабрикаты;

- готовые изделия;

- комплектующие элементы;

- инструменты;

- станочная оснастка;

- отходы производства.

Перемещение изделий в ГПС осуществляется транспортными средствами, классификация которых приведена на рисунке 1.

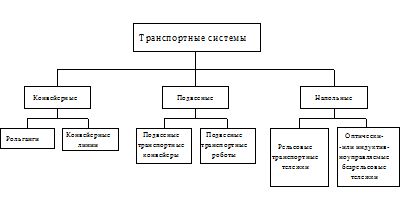

Рисунок 1. Классификация транспортных систем

При транспортировании изделий с помощью конвейерных линий изделия закрепляются на паллетах, которые опорными поверхностями устанавливаются на подвижных лентах конвейера (рис. 2.).

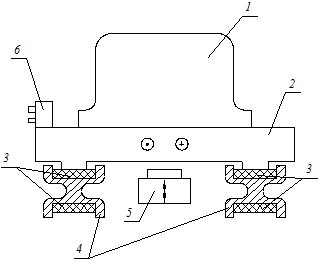

Рисунок 2. Схема устройства транспортирования палет на конвейере:

1- изделие; 2 - паллета; 3 - бесконечные ленты конвейера; 4 - несущие профили с полостью возврата ленты; 5 - выдвижной упор для остановки спутника; 6 - носитель кода.

Каждая паллета идентифицируется с помощью носителя кода кодов (бесконтактного датчика), что позволяет контролировать текущее местоположение каждого изделия в ГПС и осуществлять управление всей транспортной системой.

Гибкая конвейерная система представляет из себя систему конвейеров, расположенных между гибкими производственными модулями (ГПМ) ГПС так, что каждое изделие в ГПС может быть доставлено из любой ее точки к любому ГПМ. Такая система выполнена по модульному принципу и включает следующие основные модули:

- конвейерные ленты;

- модули подъема и поперечного сдвига.

В качестве примера на рисунке 3. приведена схема компоновки гибкой конвейерной системы фирмы BOSH.

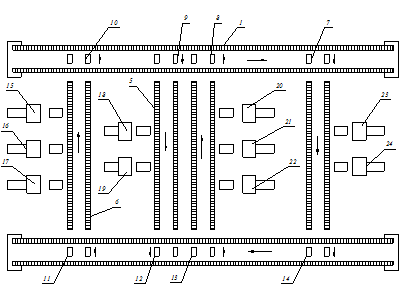

Рисунок 3. Схема компоновки гибкой конвейерной линии:

1-6 – конвейерные модули; 7-14 – модули подъема и поперечного сдвига; 15-24 – гибкие производственные модули

Конвейерные ленты оснащены приводами, перемещающими их с постоянной скоростью в одном направлении. Модули подъема и поперечного сдвига имеют трехпозиционный пневматический привод подъема и короткий участок ленточного транспортера. В нижнем положении этого модуля паллета свободно над ним проходит, а в верхнем положении паллета останавливается и переносится на участок соответствующего поперечного ленточного транспортера или на позицию загрузки соответствующего ГПМ.

В качестве средств транспортирования в ГПС наибольшее распространение получили самоходные транспортные тележки, которые часто называют транспортными роботами или роботрайлерами.

Транспортный робот - это программно-управляемая тележка со средствами загрузки и разгрузки транспортируемых изделий, автоматически перемещающаяся по программе управления в пределах участка, цеха, завода.

Простейшие транспортные роботы перемещаются по направляющим (рельсам), а подвод питания может осуществляться по гибким кабелям, от скользящих токопроводов, от автономных источников питания (аккумуляторов). Очевидно, что рельсовые тележки обладают недостаточной гибкостью перемещений по различным траекториям в пределах ГПС в связи со сложностью технических систем изменения направления перемещения.

Поэтому в настоящее время наибольшее распространение получили безрельсовые транспортные роботы (рис.4.), обеспечивающие наибольшую гибкость функционирования в ГПС.

Рисунок 4. Схема транспортного робота:

1 - тележка (шасси); 2 - бампер системы торможения; 3-4 - грузовые платформы с приводом перегрузки изделий и направляющими; 5 – аккумулятор; 6-бортовая ЭВМ.

С помощью бортовой ЭВМ осуществляется управление транспортным роботом. Команды по маршруту следования вводятся в память бортовой ЭВМ по каналу связи с управляющим вычислительным комплексом ГПС. Аккумуляторы необходимы для питания используемых приводов и электрических устройств.

Автоматическое управление перемещением транспортным роботом требует наведения его на требуемую траекторию перемещения. Используются четыре основных способа наведения безрельсовых транспортных роботов на траекторию:

- оптический;

- индукционный;

- радионаведения.

При оптическом способе наведения управление осуществляется по белой линии (полосе), нанесенной на полу цеха. Для этого на тележке имеется устройство, освещающее белую линию, а приемное устройство (фотоэлемент), установленное на тележке, осуществляет прием отраженного сигнала, по характеру которого осуществляется автоматическое управление перемещением тележки.
