Изображают горизонтальные линии, соответствующие Р0 = 0,101 кПа и .

Для точного построения процессов сжатия и расширения, которые являются политропными, выполняют дополнительные расчёты.

При расчёте и построении процесса сжатия:

1. Выбираем несколько значений объёмов в диапазоне между ight=24 src="images/referats/22419/image083.png">.

2. По уравнению политропы при каждом выбранном объёме рассчитываем давление, результаты заносим в таблицу 14.1.

3. Наносим соответствующие точки но индикаторную диаграмму.

Для процесса расширения выполняют аналогичные расчёты и построения с той разницей, что объёмы выбирают в диапазоне между .

Таблица 14.1 - Расчёт процессов сжатия и расширения



Vz=Vc



Vв=Va

Расширение

Vi

0,106

0, 206

0,306

0,346

0,586

0,826

1,066

1,324

Pi

12,000

5,349

3,304

2,845

1,497

0,985

0,722

0,554

Сжатие

Pi

5,002

2,046

1, 200

1,017

0,500

0,315

0,223

0,167

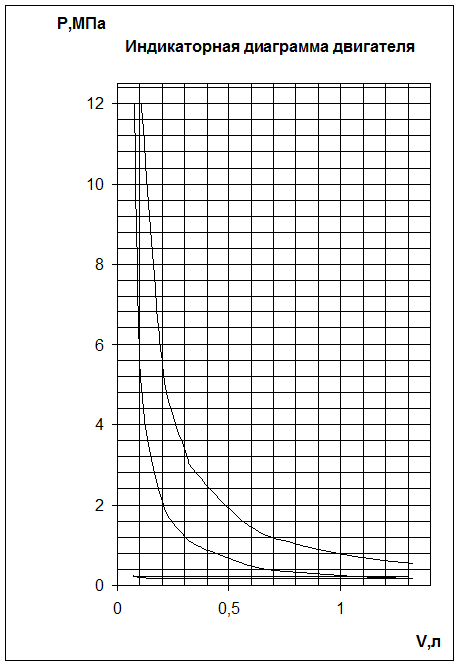

Нанесенные на диаграмму промежуточные точки сжатия и точки расширения соединяем плавными кривыми. После этого достраиваем процессы газообмена. Полученная индикаторная диаграмма двигателя внутреннего сгорания дизеля MAN изображена на рисунке 14.1.

Рисунок 14.1 - Индикаторная диаграмма ДВС MAN.

Выводы

Результаты расчетов и общепринятые границы изменения расчетных параметров сводим в таблицу.

Таблица - Результаты расчетов.

НАЗВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ

ГРАНИЦЫ ИЗМЕНЕНИЯ

количество воздуха для сгорания 1 кг топлива, lo, кг/кг

14,4522



количество воздуха для сгорания 1 кг топлива, Lo, кг/моль

0,4946



Количество свежего заряда, m1, кг/кг

23,1235



Количество свежего заряда, М1, кг/кг

0,4796



Количество продуктов сгорания, m2, кг/кг

24,12347826



Количество продуктов сгорания, М2, кг/моль

0,8231



Коэффициент молекулярного изменения, b

1.04



Давление воздуха за компрессором, Р’к, МПа

0,1890



Степень повышения давления в компрессоре, pк

1,8713



Температура воздуха за компрессором, Т ’к, К

375,0667



Температура воздуха на входе в двигатель, Тк, К

309,4133



Давление в конце впуска, Ра, МПа

0,1665

(0,8-0,95) Рк

Температура в конце впуска, Та, К

355,7411

310-360

Коэффициент наполнения, ηv

0,8075

0,8-0,9

Давление в конце сжатия, Рс, МПа

7,6299

3,6-8,0

Температура в конце сжатия, Тс, К

958,9394

700-900

Давление в конце сгорания, Рz, МПа

12

10-12

Температура в конце сгорания, Тz, К

1985

1800-2200

Степень повышения давления, l

1,572754601

1,33-1,85

Степень расширения, d

12.434



Давление в конце расширения, Рв, МПа

0,5543

0,2-0,4

Температура в конце расширения, Тв, К

1140,1086

1000-1200

Среднее индикаторное давление, Pi, МПа

1,3041

0,75-1,5

Индикаторный КПД рабочего цикла, hi

0,4182

0,42-0,47

Удельный индикаторный расход топлива, gi, г/кВт*ч

202,5536

175-205

механический КПД, ηм

0,8000

0,7-0,82

Среднее эффективное давление, Ре, МПа

1,0433

0,85-1,1

Эффективный КПД двигателя, hе

0,3346

0,33-0,4

Удельный эффективный расход топлива, gе, г/кВт*ч

253, 1920

215-245

Рабочий объем цилиндра, Vh, дм3

1,2461



Литраж двигателя, i*Vh, дм3

7,4764



Диаметр цилиндра, D, мм

1,1300



Ход поршня, S, мм

1,2430



Объем камеры сжатия, Vc, дм3

0,0779



Объем в конце сгорания, Vz, дм3

0,1065



Полный объем цилиндра, Va, дм3

1,3239



Снижение температуры наддувочного воздуха, Тox, К

65,6533



Расход наддувочного воздуха, Gв, м3

0,00027250



Мощность потребляемая компрессором, Nк,

22,4642
