Расчет подъемного механизма самосвала

м2

Расчет гидроцилиндра на продольную устойчивость

Продольная устойчивость телескопического гидроцилиндра обеспечивается при соотношении длины хода l плунжера к его диаметру D: l/D<10. При большем соотношении

необходимо использовать другую методику.

Продольная устойчивость телескопического гидроцилиндра обеспечивается

Розрахунок параметров опор гидроцилиндра

Диаметр dц или щаровой опори dк расчитывают, исходя из условия невыдавливания масла при допустимом давлении в шарнирном соединении q = 15…20 МПа по формуле:

Па

мм принимаем 36мм

мм принимаем ближайщее большее 34мм

Определяем расчетное значение расхода рабочей жидкости Qр трехступенчатым телескопическим гидроцилиндром, при средней скорости vср подъема платформы

дм/м

Принимаем шестеренный насос типа НШ32У, подача которого л/м при частоте вращения приводного вала 1440 об/м и об.= 0,92.

Необходимая частота вращения n приводного вала выбранного насоса для обеспечения расчетной подачи Qр = 24 л/м.

Определяем мощность потребляемую насосом:

Вт

Определение средней скорости. Для этого определяем скорость движения каждой ступени гидроцилиндра

m/c

m/c

m/c

m/c

Определяем диаметр подводящего трубопоровода dтр

дм

По вычисленному диаметру dтр принимаем ближайшее меньшее значение из ряда стандартных номинальных диаметров труб или так званых условных проходов. Диаметр остается тот же.

Расчет подъемного механизма автомобиля-самосвала

Определение кинематических и силовых параметров подъемного механизма.

Исходные данные: G=5500 кг=5,5 т — вес груза с платформой, l=3,2 м — длина кузова, h=0,97 м — высота кузова, φ=60˚ — угол подъема платформы, p=pн=10 МПа — давление в гидросистеме.

Кроме того R – радиус поворота платформы; φ0– угол, определяющий исходное положение радиуса поворота при опущенной платформе; φmax – угол, определяющий положение радиуса поворота при полностью поднятой платформе φmax –φ 0 = φ, (φ – заданный угол подъема платформы).

Усилие F гидроподъемника зависит от угла φ рис.1. Положение центра тяжести платформы определяется компоновкой. Для определения радиуса поворота платформы необходимо задаться положением O поворотного шарнира.

Для определения геометрических параметров звеньев системы соединим точку О шарнирного соединения платформы с рамой автомобиля точками О1 и О2 крепления гидроцилиндра к раме автомобиля и к платформе и определим углы α и φ0 полученного треугольника, а также а также длину L гидроцилиндра в процессе выдвижения подвижных ступеней и плечо b действия силы F приложенной к платформе гидроцилиндром.

Пользуясь теоремой косинусов, определим первоначальные параметры платформы до ее подъема при задвинутых ступенях гидроцилиндра:

(1)

,

подставив значение b из выражения (3) в (2) получим:

. (2)

, (3)

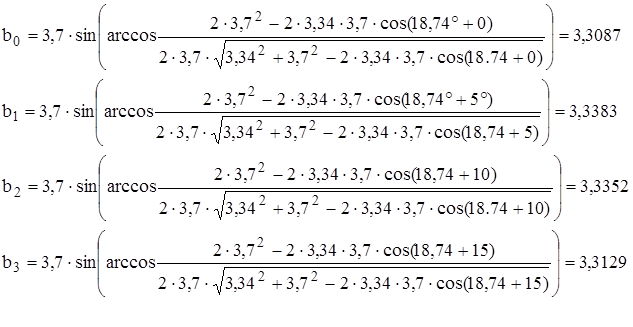

φ0 = 18,74o).

Аналогично найдем углы подъёма кузова φ4 и φ9 при полностью выдвинутых 1-й и 2-й ступенях гидроцилиндра.

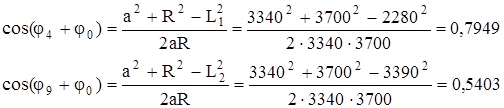

φ4+φ0=37,35˚ => φ4=37,35˚- φ0=37,35˚-18,74o=18,61˚

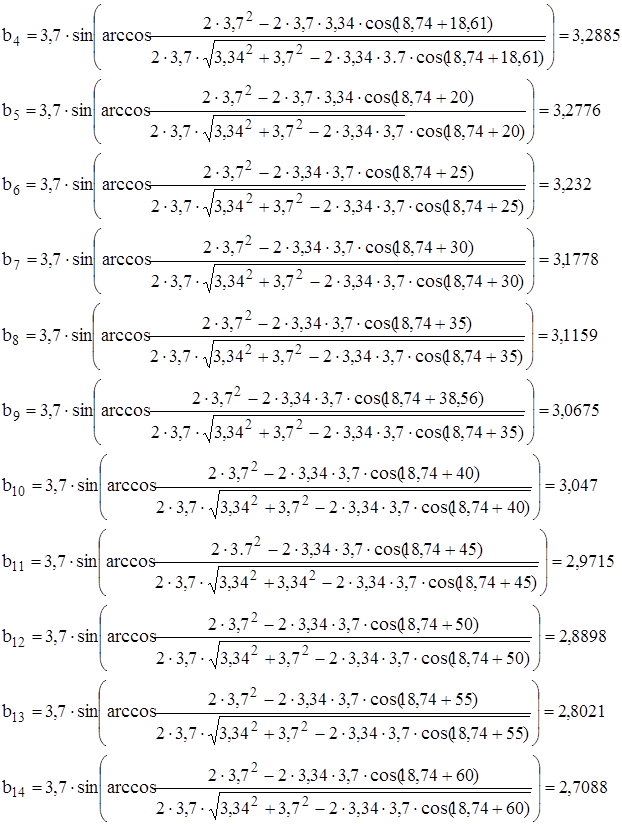

φ9+φ0=57,3˚ => φ9=57,3˚- φ0=57,3˚-18,74˚=38,56˚ =

,

(α=50,076˚ ).

, м (4)

Плечо lі действия силы от веса груза с платформой является переменной величиной, зависящей от угла φi подъёма платформы с грузом:
