Расчет подъемного механизма самосвала

Из графика следует, что в момент окончания выдвижения предыдущей ступени и начала выдвижения последующей давление возрастает, а затем плавно падает до полного выдвижения данной ступени. Это вызвано тем, что для каждой выдвижной ступени давление p в гидроцилиндре определяется делением усилия на меньшую площадь последующей выдвижной ступени.

2.4 Расчет гидроцилиндра на продольную устойчи

вость

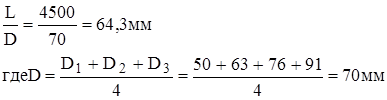

Продольная устойчивость телескопического гидроцилиндра обеспечивается при соотношении длины хода l плунжера к его диаметру D lçD £ 10. При большем соотношении lçD > 10 необходимо выполнить расчет на продольную устойчивость.

2.5. Расчет параметров опор гидроцилиндра

Диаметр dц цапфы или шаровой опори dк (рис.5)рассчитывают исходя из условий не выдавливания смазки при допустимом давлении в шарнирном соединении q = 15…20 МПа за формулою

, (22)

де Fmax = F3 = 29,341852 кН определено выше;

k – конструктивный коэффициент, принимается для цапфы, kц = 0,8 и для шаровой опори kш =1.

Принимаем допустимое давление q = 20 МПа рассчитываем диаметры dц и dш

;

.

Расчетное значение диаметров dц та dк округляем до большего ближайшего значения ряду стандартных диаметров, тогда примем dц=45 мм.

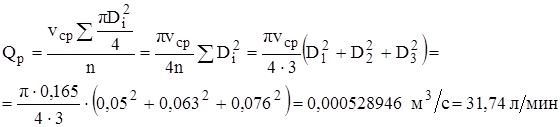

Определяем расчетное значение расхода рабочей жидкости Qр трехступенчатым телескопическим гидроцилиндром, при средней скорости vср подъема платформы

(23)

где ,

здесь z = 3 – число ступеней гидроцилиндра; l = 1100 мм – ход одной ступени гидроцилиндра; t = 20 с – время подъема платформы.

Принимаем шестеренный насос типа НШ–32У, подача которого Qн = 42 л/м при частоте вращения приводного вала n=1440 об/м, КПД: объемный об.= 0,92, общий ηобщ.=0,83, рабочий объём Vo=31,7 см³.

Необходимая частота вращения n приводного вала выбранного насоса для обеспечения расчетной подачи Qр = 31,74 л/мин

. (24)

где Qн = 42 л/м – паспортное значение подачи выбранного типоразмера шестеренного насоса при частоте вращения приводного вала nн = 1440 об/м.

Определяем мощность, потребляемую насосом:

. (25)

Определение средней скорости:

, (26)

где l1, l2, и l3 – длина хода соответствующей ступени гидроцилиндра, (l1 = l2 = l3);

v1, v2, и v3 – скорости движения соответствующей ступени гидроцилиндра.

Определяем скорость движения каждой ступени гидроцилиндра

; (27)

; (28)

. (29)

где об — объемный КПД гидроцилиндра. При манжетном уплотнении или уплотнении маслостойкими резиновыми кольцами принимается об = 1.

Тогда .

Определяем диаметр подводящего трубопоровода dтр

, (30)

где v0 – скорость движения рабочей жидкости в трубопроводе принимаем м/с.

По вычисленному диаметру dтр принимаем ближайшее меньшее значение из ряда стандартных номинальных диаметров труб или так званых условных проходов.

Для рассматриваемого примера принимаем dтр=13 мм.

Приложение.

Таблиця АI. Коротка технічна характеристика шестеренних насосів

Таблиця А 2. Нормальні лінійні розміри
