Проект биологической очистки сточных вод г. Мирного

Таблица 2- Таблица для построения характеристики

характеристика трубопровода представлена на рисунке 4.

Согласно рисунку 6, рабочая точка системы не находится в зоне оптимальных подач при и .

2.5 Авария на одной нитке водовода

, (2.3)

где Sавар – суммарное сопротивление системы при аварии, которое определяется по формуле:

; (2.4)

Таблица 3 – Таблица для построения характеристики

Согласно рисунку 4, снижение подачи воды составит 360 л/с(18,65%), что не превышает допустимую величину, согласно [1], 30%.

характеристика трубопровода представлена на рисунке 4

2.6 Определение отметки оси насоса

На станции первого подъема принята установка насосов с отрицательной высотой всасывания.

Отметка оси насоса рассчитывается по формуле:

, (2.5)

где – отметка оси насоса (м);

– минимальный уровень воды в источнике, согласно заданию,

– потери напора в самотечных трубопроводах, согласно пункту 1.3.5,

- потери напора в решетках, рассчитываются по формуле: hр=Sр*Q² и составит

- потери напора в сетках, рассчитываются по формуле: hсет=Sсет*Q² и составит

- расстояние от верха насоса до его оси, согласно [3],

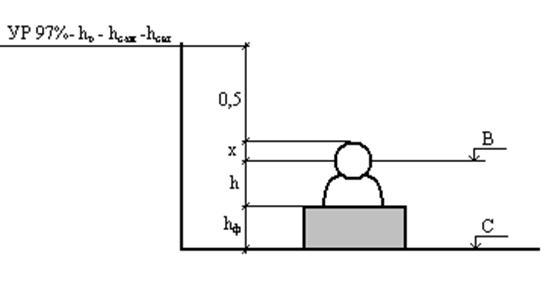

Рисунок 5 - Схема установки насоса

Отметка пола насосной станции определяется по формуле:

, (2.6)

где – расстояние от оси насоса до его лопаток, согласно [5],

– высота фундамента насоса, конструктивно принято,

Подбор электродвигателя насоса.

Электродвигатель подбирается по мощности насоса и по количеству оборотов электродвигателя. Согласно рисунку 3, мощность насоса . Согласно [4], подобран электродвигатель марки А3-400S-6.

Определение диаметров трубопроводов внутри насосной станции.

Диаметры трубопроводов внутри насосной станции определяются при скорости движения в напорном трубопроводе 2 м/с, во всасывающем трубопроводе 1,5 м/с.

Приняты ближайшие стандартные

Подбор запорно-регулирующей арматуры.

Изменение режима работы насосной станции, а также периодические осмотры и ремонтные работы проточной части и отдельных сооружений требуют установки запорно-регулирующей арматуры.
