Анализ систем автоматического управления

>> sys=tf([0.231 0.085],[1 -(1/2.71+1) 1/2.71],1)

Transfer function:

0.231 z + 0.085

---------------------

z^2 - 1.369 z + 0.369

>> sys_tr=d2c(sys,'tustin')

Transfer function:

-0.05332 s^2 - 0.1242 s + 0.4616

--------------------------------

s^2 + 0.9218 s + 2.047e-016

(опция 'tustin’ предназначена для преобразования c="images/referats/2591/image074.png">)

Получаем выражение:

где параметры g и f видны из вышеприведенного выражения.

Рис 2.2

4. Рассматриваемая система для всех вариантов является астатической с астатизмом первого порядка и имеет следующую передаточную функцию:

В силу астатизма первого порядка в такой системе статическая ошибка всегда равна нулю, а скоростная еск вычисляется по формуле:

и следовательно, еск=1,999.

Вычислим коэффициенты ошибок. Величина С0 =0, а коэффициент ошибки

Где передаточная функция системы по ошибке.

Тогда получим производную:

Подставив в последнее выражение найденные ранее значения и z=1, окончательно получим С1=1,999.

5. При входном воздействии вида v(k) = l[k] переходный процесс в замкнутой системе можно вычислить с помощью моделирования импульсной системы в Matlab. Для этого необходимо задать передаточную функцию непрерывной части системы в tf- или zpk -форме, преобразовать ее в дискретную с помощью оператора c2d при заданном времени дискретизации T, а затем построить переходной процесс системы оператором step. Так же можно построить и логарифмические частотные характеристики импульсной системы -bode. Если задана передаточная функция замкнутой системы в виде:

и периодом дискретизации γT, то получим

>> w0=tf([0.3 1 0],[0.3 1 1.411]) Transfer function:

0.1 s^2 + s

-------------------

0.1 s^2 + s + 3.738

0.2

>> w1=c2d(w0,0.24)

Transfer function:

z^2 - 0.8801 z - 0.1199

------------------------

z^2 - 0.4001 z + 0.09072

Sampling time: 0.24

>> step(W1)

Рис 2.3

На рис.2.4 представлена диаграмма Боде исследуемой дискретной системы с отмеченными на ней запасами устойчивости по амплитуде и фазе.

Рис. 2.4

3.Исследование нелинейной непрерывной системы автоматического управления

Задание:

Используя метод гармонической линеаризации нелинейного элемента, определить на основе частотного способа возможность возникновения автоколебаний в замкнутой системе, их устойчивость, амплитуду и частоту.

Исходные данные:

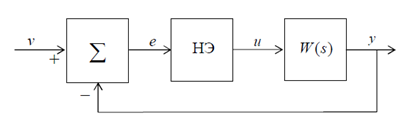

Структура нелинейной САУ представлена на рис. 3.1, где НЭ— нелинейный элемент, W(s) - передаточная функция непрерывной линейной части системы.

Рис 3.1

1. Передаточная функция W0(s) берется из пункта 1, как передаточная функция скорректированной системы с соответствующими числовыми коэффициентами. Нелинейный элемент НЭ имеет нелинейную характеристику u=f(e) которая для всех заданий является характеристикой идеального реле:

где с=2.

Приближенная передаточная функция нелинейного элемента для случая идеальное реле имеет вид:

где a – амплитуда искомого периодического режима, а>0.

2. На комплексной плоскости строим характеристику:

Это прямая, совпадающая с отрицательным отрезком действительной оси, вдоль которой идет оцифровка по амплитуде а0 = 0, a1, a2, …. В том же масштабе на комплексной плоскости строится АФЧХ разомкнутой системы W0(jw) при изменении частоты от 0 до + inf.

Передаточная функция скорректированной системы:

На рис.3.2 (выделен интересующий фрагмент) пунктиром отмечена АФЧХ

рис.3.2

Точка пересечения кривых (-0,165; -0j).

В точке пересечения АФЧХ W0(jw) и прямой по графику W(jw) находятся частота искомого периодического (гармонического) режима w=w*, а на прямой в точке пересечения его амплитуда а = а*. Тогда в системе существуют периодические колебания:

Приравнивая Im(W0(jw))=0 находим w*=1,065 (функция fsolve). При найденном значении частоты получим Re(W0(jw*))=-1,3. Из условия Re(W0(jw*))=находим а*=0.41.

Для определения устойчивости периодического режима можно воспользоваться следующим правилом: если при увеличении амплитуды а вдоль кривой пересечение АФЧХ W0(jw) происходит «изнутри наружу», то такой периодический режим будет устойчивым, т.е. в системе существуют автоколебания с частотой w* и амплитудой а* .

Таким образом, периодический режим будет устойчивым.
