Содержание

Перечень сокращений, условных обозначений, символов, единиц и терминов

Введение

1. Основные способы распространения радиоволн

1.1 Отражение от поверхности земли (двухлучевая модель)

1.2 Прохождение плоской электромагнитной волны через плоский слой диэлектрика

1.3 Дифракция радиоволн

1.3.1 Геометрия зон Френеля

1.3.2 Модель дифракции радиоволн на один

очном клине

1.3.3 Дифракция на нескольких клиньях

1.4 Рассеяние радиоволн

2. Практические модели, используемые для расчета ослабления сигнала в радиоканалах

2.1 Потери передачи в удаленных линиях

2.2 Модели радиолиний вне зданий

2.2.1 Метод Okumura

2.2.2 Модель Hata

2.2.3 Уточнение метода Hata

3. Программа расчета напряженности электромагнитного поля с учетом затенения зданиями

3.1 Расчет напряженности в точке приема методом интегрирования

4. Экономическое обоснование дипломной работы

4.1 Введение

4.2 Экономическое обоснование работы

4.3 Расчет материальных затрат

4.4 Расчет основной заработной платы

4.5 Расчет дополнительной заработной платы

4.6 Затраты на социальные выплаты

4.7 Затраты на электроэнергию

4.8 Амортизационные отчисления

4.9 Накладные расходы

4.10 Калькуляция затрат

4.11 Выводы

5. Безопасность и экологичность проекта

5.1 Краткая характеристика работы

5.2 Безопасность работы

5.2.1 Электробезопасность

5.2.2 Пожарная безопасность

5.2.3 Микроклимат на рабочем месте

5.2.4 Освещенность на рабочем месте

4.2.4.1 Расчет необходимой освещенности

4.2.4.2 Расчет искусственной освещенности

5.2.5 Шум и вибрации

5.3 Эргономичность проекта

5.3.1 Эргономические требования к рабочему месту

5.3.2 Оценка качества программы

5.4.1 Ионизационное излучение

5.4.2 Электромагнитное излучение

5.4.3 Статическое электричество

5.5 Чрезвычайные ситуации

5.6 Вывод о безопасности и экологичности работы

Перечень сокращений, условных обозначений, символов, единиц и терминов

ВДТ - видео дисплейный терминал

ИС - интегральная схема

КЕО - коэффициент естественной освещенности

ЛВЖ - легковоспламеняющаяся жидкость

ОВЧ - очень высокие частоты

ПО - программное обеспечение

РЭА - радиоэлектронная аппаратура

СНиП -

УВЧ - ультравысокие частоты

(П) ЭВМ - (персональная) электронно-вычислительная машина

ЭМИ - электромагнитное излучение

Введение

Путь радиоволны от передатчика к приемнику в системах связи УКВ - диапазона крайне разнообразен: от их прямой видимости до сильно закрытого препятствиями, домами, деревьями пути. В отличие от проводной связи, где параметры постоянны, в беспроводной связи радиоканалы имеют существенно случайные параметры, часто сложно анализируемые. Моделирование радиолинии - наиболее сложная задача проектирования радиосистем. Оно в основном выполняется статистически с использованием данных экспериментов, выполненных порой именно для такой же или аналогичной системы.

Механизм распространения радиоволн в системах связи различен, но в основном может быть представлен отражением, дифракцией и рассеянием. Большинство систем работают в городах, где нет прямой видимости антенн передатчика и приемника, а наличие высоких зданий вызывает большие дифракционные потери. Благодаря многократным переотражениям от различных объектов, радиоволны проходят различный путь. Интерференция этих волн вызывает сильное изменение уровня сигнала от положения приемника.

Моделирование распространения радиоволн основано на предсказании среднего уровня принимаемого сигнала на заданном расстоянии от излучателя, а также в определении разброса его значений в зависимости от конкретной ситуации на трассе. Расчет радиолинии позволяет определить зону обслуживания передатчика. Моделирование среднего уровня сигнала в зависимости от расстояния между передатчиком и приемником называется крупномасштабным моделированием, поскольку позволяет определить сигнал на большом удалении (несколько сотен и тысяч метров).

С другой стороны, модели характеризуют быстроменяющиеся значения уровня принимаемого сигнала на малых смещениях (несколько длин волн) или за короткое время (секунды) - они называются мелкомасштабными моделями.

Рис.1.1 Изменение напряженности поля в зависимости от расстояния до передающей антенны с учетом влияния случайных факторов на частоте 1800 МГц

При перемещении мобильного приемника на малые расстояния принимаемый сигнал может меняться очень сильно. Это происходит из-за того, что принимаемый сигнал представляет собой сумму многих волн, приходящих с различных направлений, проходящих разное расстояние и имеющих различную амплитуду и фазу. Суммарный сигнал подчиняется закону Релея. В зависимости от трассы радиоканала мелкомасштабная девиация может меняться на 3-4 порядка, т.е. уровень сигнала может меняться на 30-40 дБ (рис.1.1). Если мобильный приемник будет достаточно далеко, средний уровень сигнала убывает.

1. Основные способы распространения радиоволн

Три основных способа распространения радиоволн:

Отражение - имеет место при падении волны на объекты с размерами много больше длины волны. Наблюдаются, например, отражения от земли, стен зданий и т.п.

Дифракция - явление возникновения вторичных волн при падении радиоволны на препятствие с острыми кромками. Дифракцией обусловлено наличие поля за препятствиями в зоне геометрической тени. На высоких частотах дифракция, как и отражение, существенно зависит от геометрии объекта, а также амплитуды, фазы и поляризации поля.

Рассеяние - имеет место при распространении волны в среде с мелкими объектами (меньше длины волны).

1.1 Отражение от поверхности земли (двухлучевая модель)

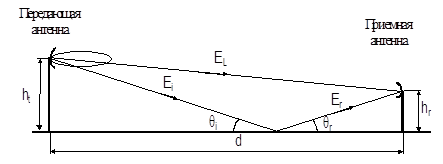

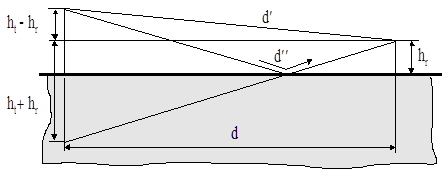

В задачах мобильной связи прямое распространение радиоволн между передающей и приемной антеннами встречается достаточно редко, поэтому модель распространения волн в свободном пространстве имеет ограниченное применение. Полезная для практики двухлучевая модель распространения волн (рис.5) основана на законах геометрической оптики.
