- расстояние от точки источника до точки Q на плоскости R.

Считаем, что волна распространяется в пространстве без потерь с постоянной распространения

(3.2)

Фаза колебания точки Q вычисляется по формуле

th=105 height=30 src="images/referats/15386/image089.png">(3.3)

Поле в точке P, созданное источником вторичных волн, расположенным в точке Q, рассчитывается по формуле

(3.4)

Где - расстояние между переизлучателем поля и точкой наблюдения.

Суммарное поле всех источников вторичного излучения, расположенных в плоскости переизлучения, определяется следующим образом:

(3.5)

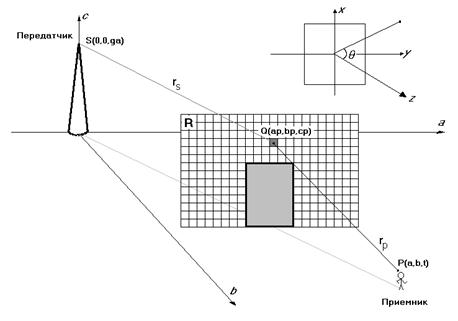

Рис.3.1 Дифракция электромагнитной волны

Более точным выражение (3.5) получается при учете диаграммы направленности элемента Гюйгенса. Направление на точку приема определяется методами векторного анализа.

(3.6)

4. Экономическое обоснование дипломной работы

4.1 Введение

Целью данного раздела является разработка смет и затрат на выполнение научно-исследовательских работ для разработки и написания программы расчета напряженности электромагнитного поля с учетом затенения зданиями. Основными этапами научно-исследовательских работ являются:

разработка методики расчета;

поиск необходимой литературы;

систематизация данных;

вывод формул и расчет параметров;

составление интерфейса программы;

составление тела программы для вычислительной части работы;

внесение, если это необходимо, изменений в работу.

В работе выполняются следующие расчеты:

а) расчет заработной платы с учетом квалификации и реальных тарифных ставок ИТР;

б) расчет затрат на приобретение необходимого программного обеспечения;

в) расчет затрат на материалы;

г) расчет амортизационных отчислений;

д) расчет затрат на электроэнергию;

е) расчет накладных расходов.

4.2 Экономическое обоснование работы

Частоты УВЧ и ОВЧ широко применяются в наземных системах связи (сотовая, пейджинговая) и вещания (телевидение, радиовещание). Большинство таких систем работает на земной волне. В рассматриваемых частотных диапазонах устойчивая работа на земной волне ограничена расстоянием прямой видимости.

Условие приема на метровых и более коротких волнах зависит от расположения приемной антенны относительно окружающих ее предметов и местных неровностей рельефа. Близко расположенные здания, мачты, растительность, склоны оврагов, небольшие возвышенности могут в зависимости от их расположения оказаться затеняющими препятствиями или источниками местных отражений волн.

Цель прикладной программы: рассчитать напряженность электромагнитного поля в точке приема с учетом затенения его зданиями, прохождения волн через здания и отражения от зданий.

С помощью языка Visual Basic 6.0 был создан очень понятный и удобный интерфейс, с помощью которого легко можно задать входные параметры и в наглядной форме получить результаты вычислений.

Для создания программы использовался персональный компьютер с процессором Celeron 750 МГц, сканер Canon D646U, CD-ReWriter Nec NR-7700 для записи программы на компакт-диск и принтер HP DeskJet 690С. Поскольку все перечисленное оборудования является собственностью разработчика, то подготовка программы не требует больших затрат на приобретение компьютера и прочих устройств, эти затраты войдут в стоимость в качестве амортизационных отчислений. Для того чтобы составить программу, реализовать ее, а затем протестировать, необходимо затратить определенное количество материальных, трудовых и денежных средств. Эти затраты составляют себестоимость программы и являются издержками производства.

Для использования программы подойдет любой компьютер с операционной системой Windows 98 и более, различие будет заключаться только в скорости вычислений.

4.3 Расчет материальных затрат

Материальные затраты состоят из затрат на основные и вспомогательные материалы, а также на покупные детали и полуфабрикаты, и рассчитываются по формуле (3.1):

МЗ = Зом + Звм + Зпд и п + ТЗР, (3.1)

где: МЗ - материальные затраты, руб.;

Зом - стоимость основных материалов, руб.;

Звм - стоимость вспомогательных материалов, руб.;

Зпд и п - стоимость покупных деталей и полуфабрикатов;

ТЗР - транспортно-заготовительные расходы, руб.

В качестве основных материалов для написания программы можно считать диск с записью программы Visual Basic 6.0 по цене 80 рублей. Стоимость вспомогательных материалов составляет 5-10 процентов от расходов на основные материалы.

Зом = 80 руб.00 коп.

Звм = Зом * 0,10 = 80.00 * 0,10 = 8 руб.00 коп. (3.2)

В качестве полуфабрикатов можно указать диск, на который записана окончательная версия программы и пакет прикладных файлов.

Зпд и п = 20 руб.00 коп.

Транспортно-заготовительные расходы составляют порядка 5 процентов от затрат на материалы и покупные изделия:

ТЗР = (Зом + Звм + Зпд и п) * 0,05 (3.3)

ТЗР = (80,00 + 8,00 + 20,00) * 0,05 = 5,40 руб.

Таким образом, затраты на материалы и покупные изделия составляют:

МЗ = (80,00 + 8,00 + 20,00 + 5,40) =113 руб.40 коп.

4.4 Расчет основной заработной платы

Основная заработная плата рассчитывается по формуле (3.4):

n

ЗПосн = ΣTpi + Tci (3.4)

i = 1

где: ЗПосн - основная заработная плата;

Tpi - трудоемкость работ, выполненных i-м исполнителем;

Tci - среднечасовая тарифная ставка за конкретный вид работ;

Для расчетов тарифной ставки примем заработную плату инженера УГТУ-УПИ 10 - разряда 1500 руб. /месяц.

ЗП = 1500 руб. / месяц.

Среднечасовая тарифная ставка вычисляется по формуле (3.5):

ЗП1 500

Ст = - --------------- - = 8 руб.52 коп. (3.5)

22 * 822 * 8

где: ЗП - заработная плата, руб. /месяц;

22 - число рабочих дней в месяце;

8 - продолжительность одной смены, час.

В таблице 3.1 приведены основные этапы научно-исследовательской работы (НИР) и основная заработная плата за конкретный вид работ.

Таблица 3.1. Основная заработная плата.
