Тогда разность фаз прямого и отраженного лучей

. (1.3)

Суммарное электрическое поле в точке приема прямого и отраженного лучей при сделанных допущениях вычисляется по формуле

, , (1.4)

где Е0 - напряженность поля, создаваемая излучающей антенной на некотором опорном расстоянии d0 в свободном пространстве (без учета отражения), .

На больших удалениях, когда выполняется соотношение

,

. (1.5)

Суммарное поле в этом случае может быть аппроксимировано выражением

,, (1.6)

где К - константа, связанная с амплитудой поля Е0, высотами подвеса антенн и длиной волны. Мощность, принятая приемной антенной, пропорциональна квадрату напряженность поля:

. (1.7)

Из формулы (1.7) видно, что на больших расстояниях принятая мощность убывает обратно пропорционально d4 или 40 дБ на декаду. Это существенно быстрее, чем в свободном пространстве.

Для двухлучевой модели в соответствии с (1.7) потери мощности в радиоканале определяются выражением

, дБ. (1.8)

1.2 Прохождение плоской электромагнитной волны через плоский слой диэлектрика

Пусть плоская волна падает нормально на границу I плоского слоя диэлектрика (рисунок 1.3, а). Часть энергии волны отразится от границы I и будет распространяться в обратном направлении, а часть проникнет сквозь границу I и будет распространяться в прямом направлении до границы II. Здесь будет наблюдаться аналогичная картина: часть энергии проникнет сквозь границу II, а другая часть отразится от этой границы и будет распространяться к границе I и т.д.

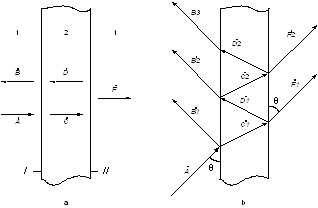

Рис.1.3 Волны вблизи диэлектрического слоя:

а - нормальное падение волны, б - косое падение волны.

Введем следующие обозначения: A - волна, падающая на слой диэлектрика; B - волна, движущаяся от границы I влево (сумма первичной отраженной волны и всех волн, проникающих через границу I справа); C - волна, движущаяся в слое слева направо (сумма первичной проникающей через границу I волны и всех волн, отраженных от этой границы внутрь слоя); D - волна, движущаяся в слое справа налево (сумма всех волн, отраженных от границы II); F - волна, прошедшая сквозь границу II (сумма всех волн, проникших через эту границу).

Величины A, B, C, D, F выражают комплексные значения амплитуд электрических векторов соответствующих волн.

Радиопрозрачность слоя характеризуется двумя величинами:

коэффициентом отражения

(1.9)

и коэффициентом прохождения

. (1.10)

Оба коэффициента так же, как и напряженности A, B, F, являются, вообще говоря, комплексными.

Учитывая непрерывность касательных составляющих электрического и магнитного полей на границах сред воздух - диэлектрик, можно выразить комплексные амплитуды отраженной (B) и прошедшей сквозь слой (F) волн через комплексную амплитуду падающей волны (A) и затем с помощью соотношений (1.9) и (1.10) получить формулы для расчета коэффициентов R и T.

Если волна падает на слой под косым углом, то отраженную волну и волну, прошедшую сквозь слой, находят путем суммирования волн всех “порядков" B1, B2, …, а также соответственно F1, F2, … (рисунок 1.3, б).

Расчетные формулы для коэффициентов R и T имеют вид [22]

(1.11)

, (1.12)

где. (1.13)

Здесь d - толщина слоя; f- частота; с = 3*108 - скорость света в вакууме; r - коэффициент отражения на границе сред воздух - диэлектрик.

Коэффициент отражения для поля вертикальной поляризации

. (1.14)

Коэффициент отражения для поля горизонтальной поляризации

, (1.15)

где Zi - характеристическое сопротивление 1-й или 2-й среды.

. (1.16)

Если первая среда - свободное пространство (e1=1), а вторая среда не обладает магнитными свойствами (m1 = m0), то выражения (1.14), (1.15) упрощаются:

, (1.17)

. (1.18)

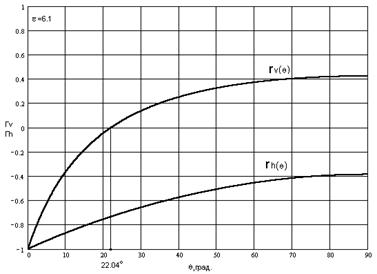

Рис.1.4 Зависимость коэффициента отражения волны вертикальной и горизонтальной поляризации от угла падения , падающей на бетонную поверхность (er = 6.1)

Для углов падения, близких к скользящим , коэффициенты отражения ; .

Для некоторого угла коэффициент отражения для волны вертикальной поляризации . Этот угол называется углом Брюстера qБР (угол, для которого нет отраженной волны вертикальной поляризации):

. (1.19)

Если первая среда - воздух, а диэлектрическая проницаемость второй среды er, то

. (1.20)

Угол Брюстера имеет место только для вертикальной поляризации поля. Коэффициент прохождения слоя можно представить в виде

. (1.21)

Если из аргумента Фсл вычесть запаздывание по фазе Ф0, существовавшее на отрезке, равном толщине слоя до его размещения на пути волны, то получим дополнительный сдвиг по фазе, вносимый слоем,
