Автоматизация комплекса центрального кондиционирования воздуха дорожного центра управления перевозками

и с учетом того Pc{t) =

Среднее время наработки на отказ определяется:

Pc (t) = ,

С учетом данных по оборудованию по формуле определяем:

Рc (t) ===1-0, 197 = 0,803 (5.3)

Определяем время наработки на отказ:

Tc=1/λ=1/*83.4=11990 часов

Таким образом, для проектируемой системы два основных количественных показателей Pc (t) =0,803 и Тс=11990 часов, что является достаточным для промышленных систем.

5.5 Моделирование автоматической системы регулирования

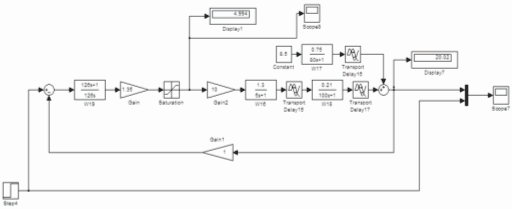

Для моделирования возьмем контур стабилизации температуры приточного воздуха. Структура контура представлена на рис.5.11.

Рис.5.11 Структура контура стабилизации температуры приточного воздуха

Передаточная функция объекта, включая клапан, имеет следующий вид:

(5.4)

Передаточная функция ПИ-регулятора:

(5.5)

Рассчитаем параметры регулятора.

(5.6)

(5.7)

Переходные характеристики по каналам задания и возмущения приведены на рис.5.8, 5.9.

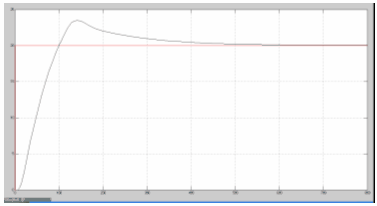

Рис.5.8 Переходная характеристика по каналу задания

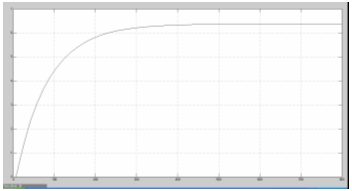

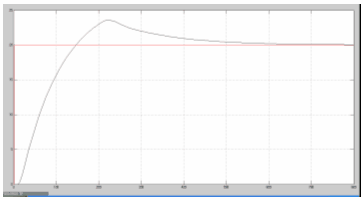

Рис.5.9 Переходная характеристика контура по каналу возмущения

Из графика видно, что переходный процесс имеет значительную колебательность, поэтому для оптимизации применим поправочные коэффициенты:

кр = кр 0.35 = 38.5 · 0.35 = 13.5 (5.8)

Ти = Ти 1.2 = 105 · 1.2 = 126 (5.9)

На рис.5.10, 5.11 представлены переходные характеристики с поправленными коэффициентами.

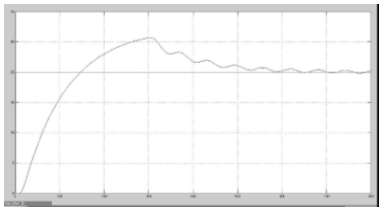

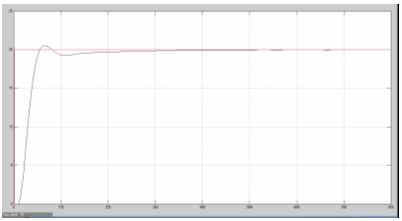

Рис 5.10 Переходная характеристика по каналу задания с поправочными коэффициентами

Рис.5.11 Переходная характеристика по каналу возмущения с поправочными коэффициентами.

Переходная характеристика по каналу возмущения имеет такую форму, потому что в составе регулятора присутствует звено, которое ограничивает выходной сигнал регулятора в диапазоне 0-10 В постоянного тока. Также в составе регулятора есть привод клапана, передаточная функция которого представлена усилительным звеном с передаточным коэффициентом равным 10.

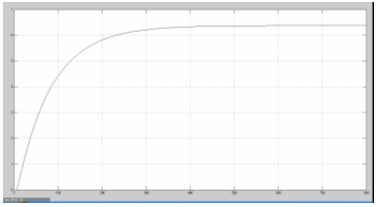

На рисунке 5.12 представлен график выходного сигнала регулятора во время переходного процесса.

Рис.5.12 График выходного сигнала регулятора во время переходного процесса.

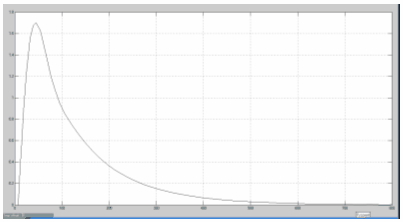

Рис.5.13 Переходная характеристика по каналу задания без ограничения выходного сигнала регулятора.

Рис.5.14 Переходная характеристика по каналу возмущения без ограничения выходного сигнала регулятора.

Рис.5.15 Переходная характеристика контура

5.6 Программирование контроллера

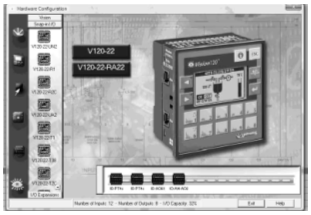

Рис.5.16 Конфигурация модулей

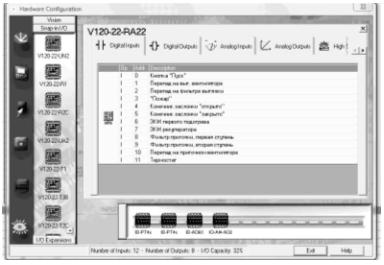

Рис.5.17 Конфигурация дискретных входов контроллера

Рис.5.18 Конфигурация дискретных выходов контроллера

Рис.5.19 Конфигурация аналоговых входов контроллера

Рис.5.20 Конфигурация входов блока D2

Рис.5.21 Конфигурация входов блока D3

Рис.5.22 Конфигурация выходов блока D4

Рис.5.23 Конфигурация входов блока D5

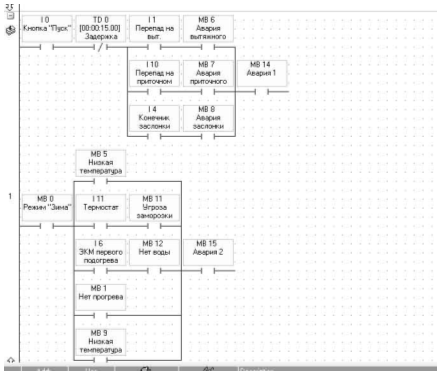

Рис.5.24 Программный блок "Критичные аварии 1,2"

Рис.5.25 Программный блок "Критичные аварии" (общая авария).

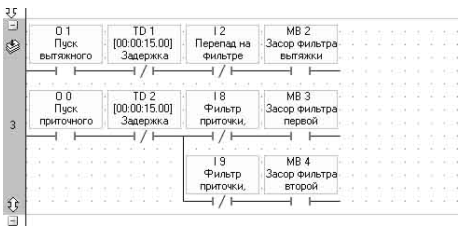

Рис.5.26 Программный блок "Некритичные аварии" (аварии фильтров)

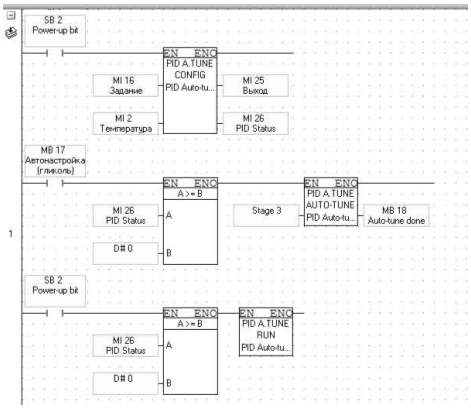

Рис.5.27 Регулирование температуры гликоля

Рис.5.28 Регулирование температуры обратной воды первого подогрева

Рис.5.29 Регулирование относительной влажности воздуха

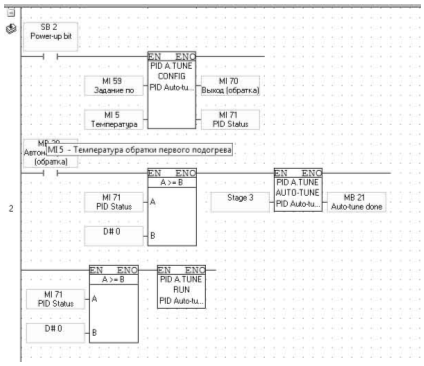

Рис.5.30 Регулирование температуры приточного воздуха

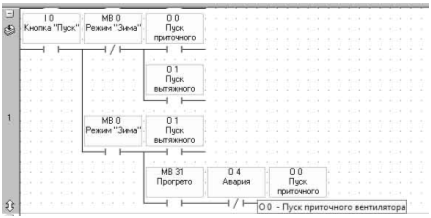

Рис.5.31 Пуск установки
