Автоматизация комплекса центрального кондиционирования воздуха дорожного центра управления перевозками

jmax = 88% при начальном jнач = £ 45%

jmax = 92% при начальном 45% < jнач £ 70%

jmax = 98% при начальном jнач > 70%.

На I-d диаграмме процесс охлаждения и осушки обозначается прямой линией, соединяющей точки 1 и 5.

Однако встреча с j = 100% линии охлаждения по d = const имеет свое собственное название - это точка росы. По положению этой точки легко определяется

температура точки росы.

Изотермический процесс t = const (линия 1-6 на рис 1.1). Все параметры возрастают. Увеличивается и тепло, и влагосодержание, и относительная влажность. В реальных условиях это увлажнение воздуха паром. То небольшое количество явного тепла, которое вносится паром, обычно не учитывается при построении процесса, т.к оно незначительно. Однако такое увлажнение достаточно энергоемко.

Адиабатный процесс I = const (линия 1-7 на рис.1.1). Снижается температура воздуха, увеличивается влагосодержание и относительная влажность. Процесс осуществляется при непосредственном контакте воздуха с водой, проходя либо через орошаемую насадку, либо через форсуночную камеру.

При глубине орошаемой насадки 100 мм можно получить воздух с относительной влажностью j = 45% при начальной - 10%, насадка глубиной 200 мм дает j = 70%, а 300 мм - j = 90% (по данным блоккамер сотового увлажнения фирмы ВЕЗА). Проходя через форсуночную камеру, воздух увлажняется до величины j = 90 - 95%, но со значительно большими энергозатратами на распыление воды, чем в орошаемых насадках.

Продолжив линию I = const до j = 100%, мы получим точку (и температуру) мокрого термометра, это равновесная точка при контакте воздуха с водой.

Однако в аппаратах, где происходит контакт воздуха с водой, особенно по адиабатическому циклу, возможно возникновение болезнетворной флоры, и поэтому такие аппараты запрещены для использования в ряде медицинских и продовольственных отраслей.

В странах с жарким и сухим климатом аппараты на основе адиабатического увлажнения весьма распространены. Так, например, в Багдаде при дневной температуре в июне - июле 46ºС и относительной влажности 10% такой кулер позволяет снизить температуру приточного воздуха до 23ºС и при 10-20-кратном воздухообмене в помещении достигнуть внутренней температуры 26ºС и относительной влажности 60-70%.

При сложившейся методике построения процессов на I-d диаграмме влажного воздуха наименование реперных точек получили следующую аббревиатуру:

Н - точка наружного воздуха;

В - точка внутреннего воздуха;

К - точка после нагрева воздуха в калорифере;

П - точка приточного воздуха;

У - точка воздуха, удаляемого из помещения;

О - точка охлажденного воздуха;

С - точка смеси воздуха двух различных параметров и масс;

ТР - точка росы;

ТМ - точка мокрого термометра, которая и будет сопровождать все дальнейшие построения.

При смешивании воздуха двух параметров линия смеси пойдет по прямой, соединяющей эти параметры, а точка смеси будет лежать на расстоянии, обратно пропорциональном массам смешиваемого воздуха.

Теплосодержание смеси:

, кДж/кг, (1.10)

а влагосодержание:

, г/кг. (1.11)

При одновременном выделении в помещение избыточного тепла и влаги, что обычно бывает при нахождении в помещении людей, воздух будет нагреваться и увлажняться по линии, называемой угловым коэффициентом (или лучом процесса, либо тепловлажностным отношением) ε:

, кДж/кгН2О, (1.12)

где ∑Qn - суммарное количество полного тепла, кДж/ч;

∑W - суммарное количество влаги, кг/ч.

При ∑Qn = 0 ε = 0.

При ∑W = 0 ε → ∞ (рис.1.2)

Таким образом, I-d диаграмма по отношению к внутреннему воздуху (или к другой точке) разбивается на четыре квадранта:

Iε от ∞ до 0 - это нагрев и увлажнение;

IIε от 0 до - ∞ - охлаждение и увлажнение;

IIIε от - ∞ до 0 - охлаждение и осушка;

IVε от 0 до ∞ - нагрев и осушка - в вентиляции и кондиционировании не используется.

Для точного построения луча процесса на I-d диаграмме, следует взять значение ε в кДж/гН2О, и отложить на оси влагосодержание d = 1, или 10 г, а на оси теплосодержание в кДж/кг соответствующее ε и полученную точку соединить с точкой 0 I-d диаграммы.

Процессы, не являющиеся основными, называются политропическими.

Изотермический процесс t = const характеризуется значением ε = 2530 кДж/кг.

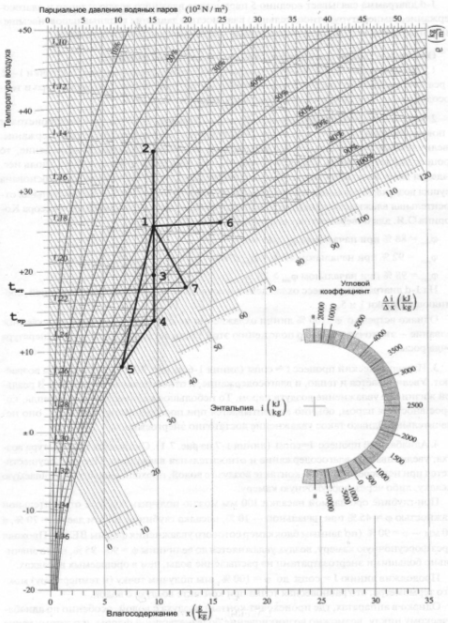

Рис.1.1 I-d диаграмма влажного воздуха

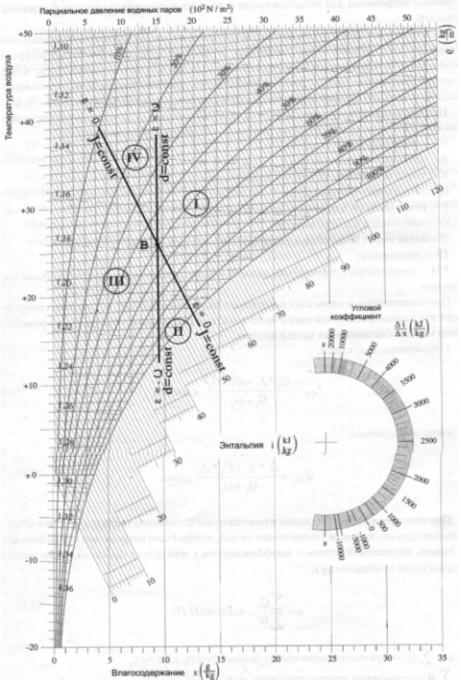

Рис.1.2 I-d диаграмма влажного воздуха. Основные процессы

1.3 Термодинамическая модель систем кондиционирования и вентиляции

Процесс подготовки воздуха перед подачей его в кондиционируемое помещение представляет собой совокупность технологических операций и называется технологией кондиционирования воздуха. Технология тепло влажностной обработки кондиционируемого воздуха определяется начальными параметрами воздуха, подаваемого в кондиционер, и требуемыми (задаваемыми) параметрами воздуха в помещении.

Для выбора способов обработки воздуха строят I-d диаграмму, позволяющую при определенных исходных данных найти такую технологию, которая обеспечит получение заданных параметров воздуха в обслуживаемом помещении при минимальных расходах энергии, воды, воздуха и т.д. Такая схема обработки воздуха называется термодинамической моделью системы кондиционирования воздуха (ТДМ).

Параметры наружного воздуха, подаваемого в кондиционер для последующей обработки, изменяются в течение года и суток в большом диапазоне. Поэтому можно говорить о наружном воздухе как о многомерной функции Хн = хн (τ). Соответственно совокупность параметров приточного воздуха есть многомерная функция Хпр = хпр (τ), а в обслуживаемом помещении Хпом = хпом (τ) (параметры в рабочей зоне).

Математически технологический процесс может быть представлен аналитическим или графическим описанием движения многомерной функции Хн к Хпр и далее к Хпом.

Отметим, что под переменным состоянием системы х (τ) понимаются обобщенные показатели системы в различных точках пространства и в различные моменты времени.

Термодинамическую модель движения функции Хн к Хпом строят на I-d диаграмме, а затем определяют алгоритм обработки воздуха, необходимое оборудование и способ автоматического регулирования параметров воздуха.

Построение ТДМ начинают с нанесения на I-d диаграмму состояния наружного воздуха данного географического пункта. Расчетная область возможных состояний наружного воздуха принимается по СНиП 2.04.05_91 (параметры Б).

Верхней границей является изотерма tл и изоэнтальпа hл (предельные параметры теплого периода года). Нижней границей является изотерма tзм и изоэнтальпа hзм (предельные параметры холодного и переходных периодов года). Предельные значения относительной влажности наружного воздуха принимаются по результатам метеорологических наблюдений. При отсутствии данных принимают диапазон от 20% до 100%.
