Автоматизация комплекса центрального кондиционирования воздуха дорожного центра управления перевозками

Таким образом, многомерная функция возможных параметров наружного воздуха заключена в многоугольнике abcdefg (рис.1.3).

Затем наносят на I-d диаграмму требуемое (расчетное) значение состояния воздуха в помещении или в рабочей зоне.

Это может быть точка (прецизионное кондиционирование) или рабочая зона Р1Р2Р3Р4 (комфортное кондиционирование).

Далее определяют угловой коэффициент изме

нения параметров воздуха в помещении ε и проводят линии процесса через граничные точки рабочей зоны. При отсутствии данных о тепловлажностном процессе в помещении ориентировочно ε можно принять (в кДж/кг):

предприятия торговли и общественного питания 8 500 - 10 000

зрительные залы 8 500 - 10 000

квартиры 15 000 - 17 000

офисные помещения 17 000 - 20 000

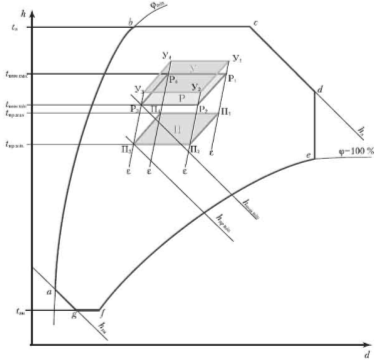

Рис.1.3 Изображение на I-d диаграмме параметров воздуха при кондиционировании.

После этого строят зону параметров приточного воздуха. Для этого на линиях ε, проведенных из граничных точек зоны Р1Р2Р3Р4, откладывают отрезки, соответствующие расчетному перепаду температур:

Δt = tпом - tпр, (1.13)

где tпр - расчетная температура приточного воздуха.

Решение задачи сводится к переводу параметров воздуха из многомерной функции Хн к функции Хпом.

Величину Δt принимают по нормам или рассчитывают, исходя из параметров системы холодоснабжения.

Допустимый перепад температур удаляемого и приточного воздуха (Δt) для производственных помещений составляет 6-9 °С, торговых залов - 4-10 °С, а при высоте помещения более 3 м - 12-14 °С. В общем случае параметры удаляемого из помещения воздуха отличаются от параметров воздуха в рабочей зоне. Разница между ними зависит от способа подачи воздуха в помещение, высоты помещения, кратности воздухообмена и других факторов.

Зоны П, Р и У (приточная, рабочая, удаляемая) на I-d диаграмме имеют одинаковую форму и расположены вдоль линии ε на расстояниях, соответствующих разностям температур Δt1= tпом - tпр и Δt2 = tуд - tпом.

Соотношение между tпр, tпом и tуд оценивается коэффициентом:

(1.14)

Таким образом, процесс кондиционирования воздуха сводится к приведению множества параметров наружного воздуха (многоугольник abcdef) к множеству параметров приточного воздуха (многоугольник П1П2П3П4).

Техническая реализация этого преобразования может быть представлена различными структурными схемами СКВ: прямоточной, с рециркуляцией воздуха или рекуперацией тепла.

2. Механическое и электрическое оборудование приточно-вытяжной установки К1/В3

2.1 Общие данные

Система К1, В3 состоит из кондиционера К1, совмещенного с вытяжной системой В3.

Кондиционер К1 располагается в подвале блока Б в венткамере №2. Вытяжная система В3 располагается в венткамере в межферменном пространстве под кровлей блока Б (над залом ЦУП). Шкаф автоматики, управляющий системой, располагается в подвале блока Б в венткамере №2.

Система К1, В3 обслуживает помещения диспетчерских и студий блока Б. В состав системы входят:

заслонка наружного воздуха (двухпозиционная с концевым выключателем закрытия и пружинным возвратом);

секции фильтров (предназначены для очистки приточного и вытяжного воздуха);

секции рекуперации (предназначены для использования тепла вытяжного воздуха для обогрева приточного воздуха зимой и холода вытяжного воздуха для охлаждения приточного воздуха летом);

секция первого подогрева (предназначена для предварительного подогрева приточного воздуха зимой);

секция увлажнения (предназначена для увлажнения приточного воздуха зимой, когда влажность воздуха понижена);

секция охлаждения (предназначена для охлаждения приточного воздуха летом);

секция второго подогрева (предназначена для окончательного нагрева приточного воздуха);

секции приточного и вытяжного вентиляторов.

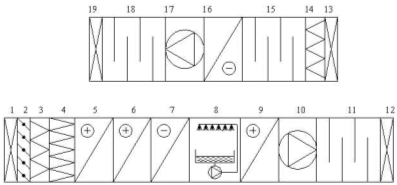

Рис.2.1 Приточно-вытяжной агрегат KLM 40.

2.2 Технические данные комплекта

2.3 Приточная ветвь

Полноповерхностное соединение, поз.1, 12 (рис 2.1) KLM/CLP 40
