Разработка технологии горячего блюда из мяса птицы и подбор средств измерения для контроля качества

Таблица 6 - Технические характеристики машины Э-1106

Работа на машине осуществляется следующим образом. Тушки навешивают на направляющие загрузки за заплюсневые суставы грудной частью вперед. Движущийся толкатель упирается пластиной в голени ножек тушки ниже заплюсневых суставов, которые по направляющим зоны загрузки входят в Г-образные пазы пластины толкателя. Кромки Г-образных пазов и пластины направляющих составляют замкнутый контур, фиксирующий тушку птицы во время технологических операций.

Перемещаясь в зоне загрузки, тушка опирается грудной частью на направляющую, занимает горизонтальное положение, при котором направляющая входит во внутреннюю полость тушки. Передвигаясь, тушка попадает в зону резания двух дисковых ножей с вертикальными осями вращения, где отделяется грудка. При дальнейшем перемещении от тушки с помощью дискового ножа с наклонной осью и системы направляющих отрезаются крылья по плечевому суставу.

Затем неподвижные пластинчатые ножи отделяют окорочка от спинолопаточной части тушки. Полученные полуфабрикаты по спускам поступают в приемные емкости или на ленты отводящих транспортеров.

Во ВНИИПП разработан ряд машин для разделки тушек цыплят-бройлеров, кур, уток по различным схемам (на полутушки, четвертины, выделение утиной пастромы, производство "цыплят табака" и др.).

Машина Я6-ФОО предназначена для снятия мышечной ткани с костей окорочков тушек птицы (рис. 6).

Технические характеристики машины Я6-ФОО приведены в таблице 7.

Таблица 7 - Технические характеристики машины Я6-ФОО

На сварной раме машины смонтированы ротор, состоящий из загрузочного барабана и восьми рабочих органов, направляющие (копиры), привод и пульт управления. Рабочий орган представляет собой систему полых цилиндров с коническими проточками на торцевых поверхностях (по копирам перемещающихся относительно друг друга) и выталкивателей. Оператор укладывает окорочка с предварительно удаленными голенными и бедренными эпифизами в лотки барабана. При вращении барабана внешние и внутренние рабочие цилиндры начинают сходиться. При этом внешние цилиндры выполняют роль направляющих как для костей окорочка, так и для внутренних цилиндров. Кости окорочка входят в полости внутренних цилиндров, коленный сустав оказывается в полости, образованной коническими проточками сомкнутых внутренних цилиндров, мышечная ткань остается на внешних поверхностях внутренних цилиндров. Далее оба внутренних цилиндра входят во внутреннюю полость одного из внешних цилиндров, и происходит обрыв связок коленного сустава. Затем цилиндры расходятся, мышечная ткань и кости выгружаются из машины в приемные емкости или на ленту отводящего транспортера. Машина Я6-ФОО оснащена устройствами для мойки и санитарной обработки рабочих органов.

Оператор укладывает окорочка с предварительно удаленными голенными и бедренными эпифизами в лотки барабана. При вращении барабана внешние и внутренние рабочие цилиндры начинают сходиться. При этом внешние цилиндры выполняют роль направляющих как для костей окорочка, так и для внутренних цилиндров. Кости окорочка входят в полости внутренних цилиндров, коленный сустав оказывается в полости, образованной коническими проточками сомкнутых внутренних цилиндров, мышечная ткань остается на внешних поверхностях внутренних цилиндров. Далее оба внутренних цилиндра входят во внутреннюю полость одного из внешних цилиндров и происходит обрыв связок коленного сустава. Затем цилиндры расходятся, мышечная ткань и кости выгружаются из машины в приемные емкости или на ленту отводящего транспортера. Машина Я6-ФОО оснащена устройствами для мойки и санитарной обработки рабочих органов.

С помощью машины Я6-ФОГ (рис. 7) снимают филе с грудок цыплят, цыплят-бройлеров и кур. Основой машины Я6-ФОГ служит рама, на которой установлен вращающийся ротор с двенадцатью носителями.

Технические характеристики машины Я6-ФОГ приведены в таблице 8.

Каждый носитель оснащен фиксаторами для зажима грудной части за плечевые суставы. Вдоль траектории движения грудки на раме машины установлены прижимной ролик, два дисковых ножа с направляющими, две пары скребков и два фрезообразных валика.

Таблица 8 - Технические характеристики машины Я6-ФОГ

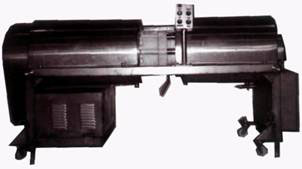

Рисунок 7- Машина Я6-ФОГ для обвалки грудок

Машина работает следующим образом. Оператор устанавливает грудку на носитель с раскрытым фиксатором, который при вращении ротора закрывается, фиксируя грудку на носителе. Затем прижимной ролик приподнимается, грудка заходит под него, и ролик, опускаясь, прижимает грудку к носителю. Таким образом, обеспечивается попадание киля грудной кости под направляющие для ориентации грудки относительно дисковых ножей. Ножи надрезают кожу и соединительную ткань вдоль киля грудной кости, первая пара скребков деформирует мышечную ткань и отделяет ее от среднего каудального отростка, а вторая пара отделяет мышечную ткань до боковых каудальных отростков грудной кости. Филе окончательно отделяется от кости двумя фрезообразными валиками. Далее фиксаторы разжимаются и кости выгружаются.
