Расчет деталей стола на прочность и жесткость

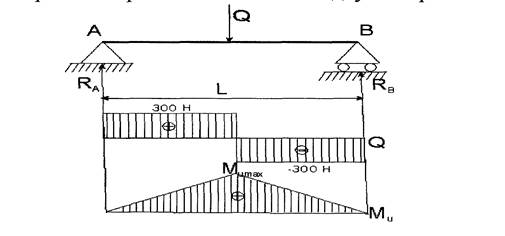

1. Расчет крышки стола на прочность. Выбираем упрощенную схему расчета крышки как балки на двух опорах (рис.1).

Рис. 1 - Расчетная схема

Q = 600 H L = 1300 мм RA = RB == 300 H

=71 src="images/referats/27849/image004.png">Условие прочности: < []

Mu max = RA∙; Wu = ,

где В – ширина крышки стола, а h = 17 мм – толщина крышки

Допускаемое напряжение древесины: [] = 12 МПа

Условие прочности: []

= 6,74МПа [] = 12Мпа 6,74МПа 12МПа

Условие прочности выполняется. Так как крышка стола кроме торцов ножек еще опирается на поперечины, следовательно, крышка стола выдержит гораздо большую нагрузку, чем предусмотрено.

Расчет узла направляющие - полка на срез (рис.5).

Условие прочности на срез:

Q1 l1=F1 l2 - следовательно,

F1 – сила перерезающая оси двух роликов, Q=200 H – усилие на выдвижную полку от рук человека.

Площадь среза Аср:

при – допускаемом напряжении на срез для материала оси рассчитаем условие прочности:

А значит, условие прочности на срез для узла направляющие полка работает.

Расчет себестоимости изготовления изделия

Расчет себестоимости стола можно расчитать по формуле:

С = Мз + Роп + Ао + От + Здр

где: Мз (– материальные затраты. В нашем случае они состоят из затрат на пиломатериалы (ДСП), конформаторы, уголки, клей ПВА, кромочная лента, направляющие, петли) = 648 руб. 50 коп.

1. Стоимость ДСП = 150 руб. за 1 кв.м. (мы затратили 3,15 кв.м., их стоимость составила 472 руб.50 коп.).

2. Стоимость 1 уголка = 3 руб. (затрачено 10 уголков, стоимостью 30 руб.).

3. Стоимость кромочной ленты 1 погонный метр – 2,5 руб. (мы использовали 20 метров, которые стоят 50 руб.).

4. Стоимость клея ПВА 1 литр – 32 рубля (мы использовали 100 мл клея ПВА, которые стоят 3 руб. 20 коп.).

5. Стоимость пятки – 40 коп. (мы использовали 4 шт., которые стоят 80 коп.).

6. Стоимость конформатора – 1 руб. (мы использовали 16 шт., которые стоят 16 руб.).

7. Стоимость направляющей составила 56 рублей.

8. Стоимость 1 петли – 10 рублей (использовали 2, которые стоит 20 руб.).

Роп – не учитывается, так как используется труд учащихся на уроке.

Ао – расходы на амортизацию оборудования, инструмента рассчитываются следующим образом. Для работы необходимы следующие инструменты и олборудование:

пила дисковая – 350 руб.;

дрель электрическая – 760 руб;

сверла (7,2 мм, 5 мм, 2 мм) – 10, 6, 3 руб. соответственно;

отвертка крестовая – 20 руб.;

утюг – 200 руб.;

ванночка для клея ПВА – 10 руб.;

валик для клея ПВА – 15 руб.

Полное списание инструмента производится через два года, поэтому Ао за месяц составят 350+760+19+20+200+10+15 = 1374 руб., отсюда:

Ао = 1374/24= 57,25 руб. в два года

От – составляет 37 % от Роп

Здр – включает в себя: плату за транспортные расходы на доставку материала, плату за электроэнергию 1 кВт/ч = 70 коп., а мы использовали 2кВ/ч – плата составила 1 руб. 40 коп.

Следовательно, себестоимость одного стола при изготовлении двумя учащимися в школьной мастерской составляет:

С = 648,5 + 57,25 + 1,4 = 707 руб. 15 коп.

Если бы данный стол для установки компьютера был куплен в мебельном магазине, он бы обошелся нам почти в 2000 руб. Широкий круг применения изделия обеспечивает большой спрос на него. Это обеспечит хорошую прибыль при производстве столов для продажи.

Удобство стола также обуславливается его размерами: шириной и высотой. Большой внутренний объем позволяет установить на нижнюю полку системный блок компьютера, комфортно расположиться пользователю за столом. Декоративное оформление стола не снижает полезную площадь стола, позволяет легко вписать его в интерьер кабинета без ущерба для общего вида.

Стол легко разбирается и собирается. Имеет большой запас прочности, что определено по выше проделанным расчетам.

Основные требования безопасности при изготовлении стенда

Такой вид трудовой деятельности, как обработка древесины может быть причиной различных травм, связанных в основном с работой неисправным инструментом, незнанием правильных приемов работы, неправильным хранением инструмента. Обучавшийся должен содержать в чистоте рабочее место, в порядке и в установленных местах хранить инструмент и спецодежду. При несчастном случае нужно сразу же обратиться за медицинской помощью и сообщить об этом мастеру.

Безопасность при обработке древесины ручным инструментом

Ручной столярный инструмент (рубано, фуганок, стамески, пилы, долото, плотничный топор, молоток) должны быть хорошо заточен, не только размеры, но и масса должны соответствовать физиологическим возможностям работающего, обеспечивать безопасность в работе. Угол заточки резцов рубанка должен составлять около 30º и устанавливаться в корпусе рубанка передней гранью к строгаемой поверхности под углом 40-85º (в зависимости от материала строгания). Задней угол рубаночного резца равен 15-25º. Стамески для долбления затачивают под углом 30º, для строгания – под углом 20-25º. Долото затачивают под углом 15º, плотничный топор под углом 15-20º. Поверхность топорищ, колодок рубанка, рукояток пил, молотков, стамесок и других инструментов должна быть гладкой, без отколов и зарубов. Инструмент должен быть плотно насажен на рукоятки. Рукоятки обычно изготавливают из дуба, клена, вяза и других твердых и вязких пород древесины. Хранить инструмент нужно так, чтобы исключить возможность получения травм при неосторожном касании: долота, стамески, шилья, циркули хранят в вертикальном положении в специальных гнездах режущими и колющими концами вниз; ножи рубанков, шерхебелей, фуганков заклинивают вровень с подошвой; сверла вставляют в гнезда деревянной подставки рабочими концами вниз; лучковые пилы вешают за стойки лучка; мелкий инструмент хранят в специальном ящике с гнездами разного диаметра.

При строгании древесины материал должен быть вплотную прижат к верстаку. Нельзя строгать мокрую или мерзлую древесину, а также против волокон или на себя. Не разрешается строгать одной рукой, проверять установку и остроту ножа пальцами.
