Тема "Разрезы" в школьном курсе черчения и её влияние на развитие пространственного мышления

Например, если на рис. 13 дать полный фронтальный разрез детали, то не будет данных для определения высоты и формы прилива на наружной ее поверхности. Поэтому левая часть детали изображена без разреза — дан ее вид, по которому можно судить о наружной форме всей детали, а правая часть детали изображена в разрезе. Разрез показывает внутреннее устройство всей детали, так как на виде сверху можно о

пределить толщину стенок верхней полой части детали и наличие второго цилиндрического отверстия, не выявленного разрезом. Данный пример демонстрирует рациональный способ построения чертежа.

Соединение половины вида и половины разреза. Соединение половины вида и половины разреза, каждый из которых — симметричная фигура, является частным случаем предыдущего правила.

На рис. 14, а даны чертежи детали без разреза и рядом с разрезом. На выполнение этих изображений требуется значительное время.

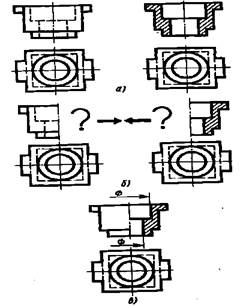

Рис.14.Соединение половины вида и половины соответствующего разреза

На рис. 14, б чертеж содержит половину главного вида и рядом половину разреза той же детали. Понятна ли форма отсутствующих половины вида или половины разреза, на месте которых стоят вопросительные знаки? Так как вид и разрез — симметричные фигуры, то по половине вида можно представить себе вторую его половину. То же можно сказать и при рассмотрении половины разреза. Поэтому ГОСТ 2.305—68 рекомендует в целях сокращения размера чертежа и времени на его выполнение соединять половину вида и половину соответствующего разреза, когда вид и разрез представляют собой симметричные фигуры. Тогда получится изображение, по которому можно судить как о внешней форме, так и о внутреннем устройстве детали (рис. 170, в).

При выполнении изображений, содержащих соединение половины вида и половины соответствующего разреза, необходимо соблюдать следующие правила (рис.14, в):

Рис.15.Разрез части предмета, представляющей собой тело вращения

- линией, разделяющей половину вида и половину разреза, должна служить ось симметрии, т. е. штрихпунктирная тонкая линия, а не сплошная волнистая, как было при разделении несимметричных фигур вида и разреза; проводить на месте раздела линию контура также не нужно, так как изображение это условное и на детали в месте воображаемого раздела никакой линии нет;

- размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии, проводят не полностью, несколько дальше оси, стрелку вычерчивают только с одной стороны, но размер следует наносить полный.

Допускается также разделять разрез и вид штрихпунктирной линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если эта часть представляет собой тело вращения.

Пример такого случая представлен на рис. 15, где изображена часть шатуна. Он имеет цилиндрический элемент (тело вращения), разрез на котором выполнен лишь до оси симметрии.

Некоторые детали проецируются в форме симметричной фигуры, однако при их изображении нельзя применять соединение половины вида и половины разреза. Примеры таких деталей показаны на рис.16, а, б.

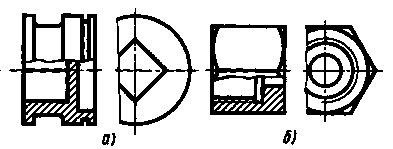

Рис.16. Соединение части вида и части разреза при совпадении проекции ребра с осью симметрии.

Вычерченная на рис. 16,а цилиндрическая деталь имеет помимо других элементов квадратное отверстие. Ребро этого отверстия совпадает с осью симметрии.

Если выполнить соединение половины главного вида и половины фронтального разреза, то ввиду того, что разделяющей линией между ними установлена осевая, отпадает линия, изображающая ребро, и чертеж станет неясным. В подобных случаях нужно выполнять часть вида (а не половину) и часть разреза, разделяя их сплошной волнистой линией (см. рис.13).

Эта линия должна быть расположена так, чтобы ребро, о котором идет речь, было показано на изображении. Если оно расположено на внутренней поверхности, то дают больше половины разреза (см. рис. 16, а), а если на наружной, то больше половины вида (см. рис. 16,6).

Особые случаи разрезов

При построении разрезов некоторых предметов следует соблюдать особые правила, которые приведены ниже.

1. Если секущая плоскость направлена вдоль оси или длинной стороны тонкой стенки типа ребра жесткости, то стенку оставляют незаштрихованной и отделяют от остальной части детали сплошной основной линией.

Рис.17.Разрез вдоль тонкой стенки

На рис. 17 изображена деталь, имеющая ребра жесткости. На чертеже дан фронтальный разрез. Секущая плоскость при этом прошла по плоскости симметрии детали, как это показано на наглядном изображении (рис. 17, в), т.е. вдоль плоскости симметрии ребра, поэтому на разрезе ребра не заштрихованы, хотя и показаны рассеченными секущей плоскостью. Вследствие того, что ребра показаны рассеченными, сплошные основные линии, которыми они выделены, проходят не по линиям пересечения ребер с цилиндром, а по образующим (рис. 17, а). Если же не придерживаться этого правила и заштриховать тонкие ребра, как это сделано на рис. 17, б с надписью Неправильно, то на разрезе тонкие ребра не будут выделяться. Они сольются с цилиндром, находящимся в центре детали, и прямоугольным основанием. По такому изображению будет трудно представить себе действительную форму детали: она будет казаться сплошной, массивной, а радиус округления не выявится.

Если при разрезе секущая плоскость направлена поперек ребра или тонкой стенки, то их изображают по общим правилам, т. е. заштриховывают.

Рис.18.Разрез шкива со спицами:

а - при четном количестве спиц, б - при нечетном количестве спиц.

2. При изображении в разрезе колес, шкивов, маховиков и других деталей со спицами руководствуются тем же правилом, что и для тонких стенок, т. е. спицы не заштриховывают, когда секущая плоскость направлена вдоль их длины (рис. 18, а, б).

При этом предполагают, что секущая плоскость проходит через геометрическую ось спицы даже в том случае, когда спица расположена под углом к линии сечения. Поэтому спицу, расположенную на рис. 18, б под углом к профильной плоскости, изображают на ней неискаженной.

На изображениях, приведенных справа, на рис. 18, показаны типичные ошибки, допускаемые при выполнении разрезов шкивов и других колес со спицами. Рис. 18, а содержит справа изображение с надписью Неправильно. Неправильность заключается в том, что спицы заштрихованы, хотя секущая плоскость направлена вдоль их длины. Если судить по этому изображению, шкив воспринимается как массивная деталь, спица — как диск; контуры обода и ступицы не выявляются, хотя они ясно видны на левом изображении с надписью Правильно.

На изображении с надписью Неправильно, содержащемся на рис. 18,6 справа, ошибка заключается в том, что, во-первых, спица заштрихована и, во-вторых, одна из спиц спроецирована искаженной по длине. Спицу нужно было вычертить так, как это сделано на изображении с надписью Правильно, т. е. во всю длину, предполагая, что секущая плоскость направлена вдоль и этой спицы.
