Автоматическая система регулирования промышленного кондиционера

· Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение). Также в основном изготавливается из меди и алюминия.

· ТРВ (терморегулирующий вентиль) — трубопроводный дроссель, который понижает давление фреона перед испарителем.

· Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Используются д

ля более интенсивного теплообмена с окружающим воздухом.

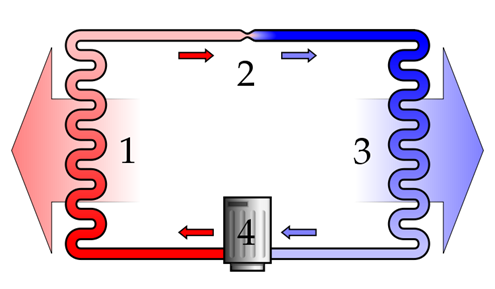

1 — конденсатор

2 — терморегулирующий вентиль

3 — испаритель

4 — компрессор

Рассмотрим некоторые системы промышленного кондиционирования.

Мультизональные VRF и VRV системы

Мультизональные системы кондиционирования подразумевают подключение нескольких внутренних блоков к одному наружному. Мультизональные промышленные кондиционеры по сравнению с обычными сплит-системами обладают целым рядом преимуществ. Обычная бытовая сплит-система кондиционирования может насчитывать до 4 внутренних блоков, при этом расстояние от внутренних блоков до наружного обычно не превышает 25 метров, если же это расстояние увеличивается, то это приводит к падению мощности всей установки и снижению ее КПД.

Мультизональные промышленные кондиционеры позволяют подключать к одному наружному блоку до 30 внутренних. При этом длина соединяющей трассы может достигать 100 метров при перепадах по высоте до 50 м. Каждый внутренний блок промышленного мультизонального кондиционера может настраиваться на поддержание заданных параметров воздушной среды индивидуально. Внутренние блоки могут быть настенного, напольного или кассетного типа. При этом подключение внутренних блоков происходит не к внешнему, а к центральной трассе, что позволяет значительно экономить на трубопроводах, повысить монтажную готовность системы, а также дает возможность легко расширить систему кондиционирования в дальнейшем.

Мультизональная VRV система (Variable Refrigerant Volume, в переводе — переменный объем хладагента) при помощи электронных терморегуляторов позволяет внутренним блокам регулировать объемы поступающего хладагента из общей трассы. Промышленные кондиционеры VRV позволяют более ровно поддерживать заданную температуру в помещении, в отличие от систем кондиционирования, где регулировка температуры происходит путем периодического включения —выключения.

Мультизональная VRF система (Variable Refrigerant Flow, в переводе — переменный поток хладагента) — по факту является системой VRV. Смена названий произошла из-за авторского права на разработку. Идея и первая установка промышленного кондиционера VRV принадлежит фирме Daikin, тогда как аббревиатура VRF используется для систем прочих производителей.

Если к относительной влажности воздуха предъявляются повышенные требования, то наряду с мультизональной системой используют промышленные увлажнители или осушители воздуха.

Системы чиллер-фанкойл

Система чиллер-фанкойл является аналогом обычной сплит-системы, состоящей из одного наружного блока и нескольких внутренних. Главное отличие состоит в том, что по коммуникациям перемещается не хладагент, как в сплит-системах, а охлажденная жидкость, как правило — вода.

Вода охлаждается в наружном блоке — чиллере и по системе трубопроводов подается на радиаторы фанкойлов (внутренних блоков). Промышленные кондиционеры системы чиллер-фанкойл имеют следующие преимущества перед аналогами, работающими с хладагентами:

· используя в качестве рабочей жидкости обычную воду, можно отказаться от дорогих коммуникаций, рассчитанных на работу с фреоном;

· длина коммуникаций соединяющих чиллеры и фанкойлы может достигать нескольких сотен метров. Фактически длина трассы ограничивается только мощностью наружного блока;

· промышленные кондиционеры чиллер-фанкойл работают не с агрессивными средами (фреоном или другими хладагентами), а с обычной водой. Фанкойлы располагаются в помещениях и могут иметь настенное, напольное или потолочное исполнение.

Различают фанкойлы с одним радиатором (двух трубные) и двумя радиаторами (четырех трубные). В последнем случае один из радиаторов подключается к чиллеру и работает на охлаждение, а второй может быть подключен к системе центрального отопления и работать на обогрев в холодное время года.

Система чиллер-фанкойл не обеспечивает притока внешнего воздуха, а работает только с внутренним, поэтому если требуется контроль и поддержание относительной влажности необходимо использовать промышленные увлажнители воздуха.

Центральный кондиционер

Центральные промышленные кондиционеры предназначены для обслуживания нескольких помещений или одного большого. Иногда несколько подобных кондиционеров обслуживают одно большое помещение — театральный зал, музей, гостиницу, закрытый стадион, производственный цех и т.д.

Центральные промышленные кондиционеры предназначены не только для охлаждения или нагрева воздуха, но также для его вентиляции, очистки и увлажнения. Такие кондиционеры не являются автономными агрегатами и для работы им требуются внешние источники холода или тепла (чиллеры, компрессорно-конденсационные блоки, системы центрального отопления и т.д.).

Центральные промышленные кондиционеры представляют собой набор модулей, за каждым из которых закреплена определенная функция.

К основным блокам центрального кондиционера можно отнести следующие:

· водяной или фреоновый теплообменник — секция охлаждения;

· водяной или электрический нагреватель (ТЭН) — секция нагрева;

· вентиляторная секция, где вентиляторы производят забор воздуха и обеспечивают его транспортировку по сети воздуховодов в помещения;

· секция шумопоглощения — устраняет вибрации и шумы, создаваемые вентиляторами;

· секция увлажнения — при необходимости повышает относительную влажность подаваемого в помещения воздуха, поэтому применения промышленного увлажнителя не требуется;

· секция фильтрации — очищает проходящий через промышленный кондиционер воздух от пыли, пуха, насекомых и т.д.;

· теплоутилизаторы (рекуператоры) — позволяют использовать тепловую энергию утилизированного воздуха для подогрева свежего воздуха.

Используются для экономии энергии.

К недостаткам такой системы можно отнести сложность монтажа, связано это, прежде всего, с разводкой трубопроводов и каналов вентиляции.

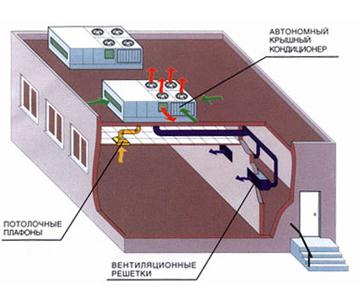

Крышный кондиционер

Крышные промышленные кондиционеры имеют моноблочное исполнение и предназначены для установки на плоских крышах здания. Если же кровля имеет наклон, то крышные кондиционеры устанавливаются на специальной раме. Такие промышленные кондиционеры используются для охлаждения и вентиляции больших помещений — концертных залов, крытых стадионов, спортзалов, заводских цехов, супермаркетов, кафе и т.п.

Свежий воздух с улицы через заборную решетку поступает в кондиционеры, где проходит необходимую обработку (фильтрацию, нагрев или охлаждение, при необходимости — смешение с рециркуляционным воздухом) и далее распределяется по помещениям посредством сети воздуховодов.
