Автоматическая система регулирования промышленного кондиционера

Таблица. Упрощённая спецификация технических средств.

1. Технические средства автоматизации

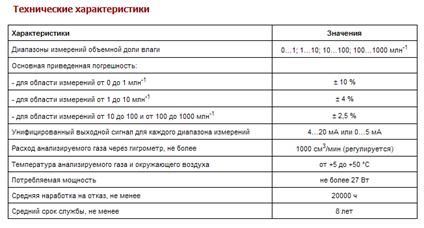

БАЙКАЛ-МК гигрометр кулонометрический стационарный

Предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах

, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения. Гигрометр выпускается в 3-х исполнениях:

- с датчиком на высокое давление (от 0,16 до 40 МПа);

- с датчиком на низкое давление (от 0,03 до 0,16 МПа);

- с датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа).

Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах. Показатели конкурентоспособности:

- выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;

- наличие интерфейса RS-485 для связи с ЭВМ;

- наличие функции почасового и суточного архива с энергонезависимой памятью;

- дисплей повышенной яркости;

- автоматический выбор диапазонов измерений;

- высокая точность и надежность;

- устройство сигнализации о неисправности чувствительного элемента;

- устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;

- активная защита чувствительного элемента по напряжению и влажности;

- измерительная схема гигрометра выполнена на микроконтроллере;

- возможность реализации альтернативной независимой поверки при отсутствии эталонов;

- возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.

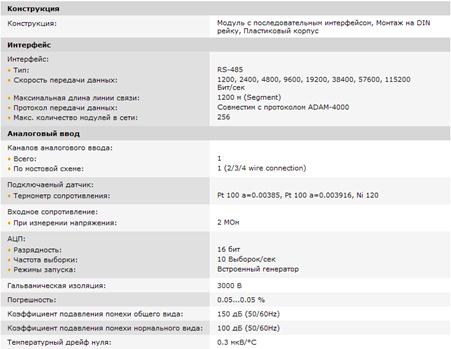

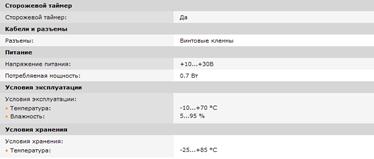

ADAM-4013 1-канальный модуль аналогового ввода сигнала стермосопротивления

Вывод

Разработан проект автоматической системы регулирования промышленного кондиционера. Данный проект включает следующие элементы:

1) Математическое обеспечение: разработана математическая модель объекта виде матриц входов, внутренних состояний и выходов; данные матрицы переведены в дискретное время; разработан многомерный ПИ регулятор. Все расчеты проведены автоматически в среде Matlab.

2) Техническое обеспечение: разработан функциональная схема автоматизации, подобрано оборудование для технической реализации данной системы.

3) Программное обеспечение: разработана программа, моделирующая поведение системы.

Испытание данной программы показало удовлетворительные результаты, что говорит о том что разработанное математическое обеспечение адекватно объекту автоматизации

Литература

1. Стопакевич А.А. Теория систем и системный анализ. Учебник для вузов.- Киев: ВИПОЛ, 1996.-200 с.

2. Стопакевич А.А. Сложные системы: анализ, синтез, управление. Монография. - Одесса: КРЕД, 2004.-278 с.

3. Демченко В.А. Автоматизация и моделирование технологических процессов АЭС и ТЭС.- Одесса: Астропринт, 2001.-308с.

4. Потемкин В.Г., Рудаков П.И. Matlab 5.0 для студентов. - М.: Диалог-МИФИ, 1999.-448с.

5. Стопакевич А.А. Matlab. Методические указания к лабораторным работам, курсового и дипломного проектирования. - Одесса, 2000.-18 с.

6. Каталог продукции фирмы ProSoft. - М.,2003.-178 с.

7. Чистяков В.С. Краткий справочник по теплофизическим измерениям. - М.: Энергоатомиздат, 1990.-320 с.

Приложение А

Текст программы

A=[-1/118 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

1/26.7 -1/26.7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 4/14 -2/14 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 -1/1300 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 4/80 -2/80 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 -1/118 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 1/26.7 -1/26.7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 4/-14 -2/14 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 -1/118 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 1/26.7 -1/26.7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 4/14 -2/14 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 -1/430 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 4/80 -2/80 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 -1/470 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 4/170 -2/170 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/480 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/180 -2/180 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/430 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/100 -2/100 0 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/840 0 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/100 -2/100 0 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/800 0 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/250 -2/250 0 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/570 0 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/300 -2/300 0 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/450 0 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/150 -2/150 0 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/640 0 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/220 -2/220 0 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/540 0 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/300 -2/300 0 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 -1/950 0;

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4/480 -2/480];

B=[6.5/118000;

0000;

0000;

0-6.1/130000;

0000;

006.5/1180;

0000;

0000;

0 006.5/118;

0 000;

0 000;

00.4/43000;

0000;

000.3/4700;

0000;

0000.9/480;

0000;

-0.7/430000;

0000;

00.2/84000;

0000;

000.9/8000;

0000;

0000.5/570;

0000;

-0.1/450000;

0000;

00.1/64000;
