Механизм поперечно-строгального станка

1.4 Определение ускорений точек механизма.

Пересчетный коэффициент С :

Ускорение точки А конца кривошипа определяем по формуле:

Ускорение аа направлено по кривошипу к центру вращения О1.

Выбираем масштабный коэффициент ускорений:

На плане ускорений изображаем ускорение точки А отрезком Раа=55мм

Ускорение точки А’ определяем, решая совместно систему:

Кориолисово ускорение:

;

По свойству подобия определяем ускорение точки В :

;

Система уравнений для определения ускорений точки С:

, откуда

Ускорения всех точек найдены. Ускорения для остальных положений механизма находим аналогично . Значения ускорений сводим в таблицу

Таблица 1.2. – Значения ускорений

Ускорения м/с2

Положения механизма

1

3

5

7

9

11

12

аа

7,5

7,5

7,5

7,5

7,5

7,5

7,5

аА’

3,8

2,5

2,6

6,4

8,5

10,3

7,5

ab

5,7

3,4

3,8

10,5

19,3

21,4

11

ac

5,8

2,1

1,7

10,5

16,1

20,8

11,7

1.5 Диаграммы движения выходного звена.

Диаграмму перемещения строим , используя полученную из S-t плана механизма траекторию движения точки С.

Диаграммы скорости V-t и ускорений A-t строим из полученных 12 планов скоростей и 7 планов ускорений.

Масштабные коэффициенты диаграмм:

,

где хt=180 мм

1.6 Определение угловых скоростей и ускорений

Угловые скорости и ускорения звеньев механизма определяются для первого положения

1.7. Определение ускорений центров масс звеньев механизма

Ускорение центров масс звеньев определяем из планов ускорений:

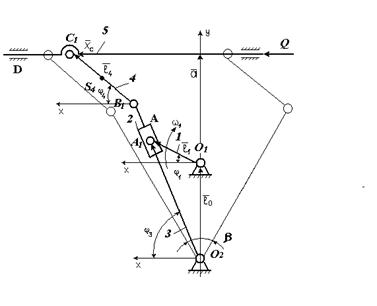

1.8 Аналитический метод расчета

1. Расчет ведется для первого положения кулисы:

2. В проекциях на координатные оси:

3. Поделим второе уравнение на первое:
