Металлы и сплавы

Общий вид прибора ТК-2М для определения твердости по Роквеллу приведен на рис. 2.5.

Нагрузка на наконечник 1 создается с помощью грузов 6, подвешенных к системе рычагов. Весь процесс испытания осуществляется приводом, работающим от электродвигателя, с помощью которого прикладывают и снимают нагрузку на наконечник.

Индикаторный прибор 9 служит для отсчета числа твердости. На его циферб

лате (рис. 2.6) нанесены две шкалы: красная В и черная С, имеющие по 100 делений каждая.

Шкала В смещена относительно шкалы С на 30 делений в направлении, противоположном движению стрелки индикатора при внедрении наконечника.

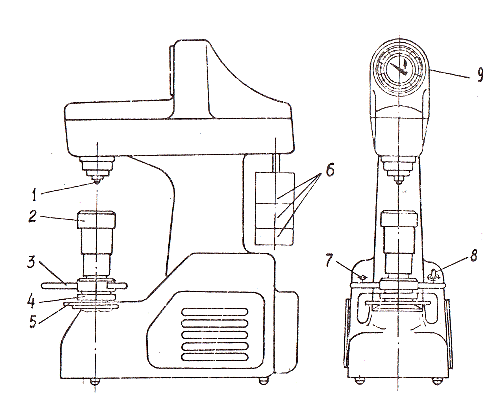

Рис. 2.5. Общий вид твердомера ТК-2М

Рис. 2.6. Индикаторный прибор твердомера ТК-2М

Порядок выполнения работы

1. Проверить соответствие образцов требованиям.

2. По табл. 2.4 выбрать шкалу, нагрузку и вид наконечника.

3. Включить прибор тумблером 8 (см. рис. 2.5), при этом должна загореться сигнальная лампочка 7.

4. Проверить соответствие груза выбранному наконечнику и шкале, по которой предполагается проводить измерение.

5. Установить испытуемый образец на столик 2 прибора.

6. Вращением рукояток маховика 3 плавно подвести испытуемый образец до соприкосновения с наконечником, а затем дальнейшим вращением произвести предварительное нагружение. При этом малая стрелка должна совпасть с красной точкой на циферблате, а большая – принять вертикальное положение. Если малая стрелка индикатора перейдет за красную точку, необходимо повторить испытание. Вращением барабана 4 совместить нуль черной шкалы с большой стрелкой индикатора (при любом наконечнике).

7. Плавным нажатием руки на клавишу 5 включить привод механизма нагружения.

8. После окончания цикла нагружения отсчитать твердость по выбранной шкале индикатора.

9. Опустить предметный столик вращением маховика 3 против часовой стрелки и снять образец.

10. Результаты испытаний занести в протокол № 2 (см. приложение).

Для каждого образца провести не менее трех испытаний.

Определить среднее число твердости.

11. Перевести числа твердости по Роквеллу в числа твердости по Бринеллю, полученные значения НВ занести в протокол № 2.

Приложение

Протокол № 1. Определение твердости по Бринеллю Марка прибора

Результаты испытаний

Протокол № 2. Определение твердости по Роквеллу Марка прибора

Результаты испытаний

Лабораторная работа № 3

Методы исследования качества, структуры и свойств металлов и сплавов

Цель работы

1. Изучить сущность, возможности и методику выполнения основных видов макроструктурного и микроструктурного анализа металлов и сплавов.

2. Приобрести знания и навыки в приготовлении макрошлифов и проведении макроструктурного анализа.

3. Изучить схему, устройство и возможности оптического металлографического микроскопа, а также применяемых вспомогательных устройств.

4. Приобрести знания и навыки в приготовлении микрошлифов и выполнении микроструктурного анализа.

Макроструктурный анализ металлов и сплавов

Макроструктурный анализ - это исследование полуфабрикатов илиготовых изделий в целях выявления дефектов структуры или особенностей строения невооруженным глазом, с помощью лупы или инструментального микроскопа (при небольших увеличениях - до 30-кратного). Существует два вида исследований: а) без применения травителей и б) с применением травителей для создания рельефа или окрашивания поверхности образцов, деталей или их сечений.
