Выбор комплекса технических средств автоматизации процесса абсорбции
Каждый параметр измеряется определенным датчиком, при этом датчики подобраны так, чтобы сигнал на выходе из него был 4… 20 мА. Далее сигнал попадает на регулятор где в соответствие с ПИД- законам осуществляется регулирование и из датчика сигнал поступает на исполнительный механизм который в свою очередь перемещает шток регулирующего органа изменяя при этом расход вещества для поддержания процес
са в заданных условиях.
Составим таблицу в которой опишем каждый элемент в соответствие с установленными требованиями:
Позиция на функциональной схеме |
Параметр |
Прибор |
Тип прибора |
Диапазон измерения |
Техническая характеристика |
1-1 |
ТE |
Термопреобразователь сопротивления ТСПУ Метран-276 |
ТСПУ Метран-276 |
0 – 100°C |
НСХ - 100М Линейная зависимость Погрешность 0,5% Длинна монтажной части 500мм; |
1-2 2-2 3-2 |
TIR FIR QIR |
Вторичный прибор Прибор измерения, регистрации, сигнализации |
Метран-620 |
--- |
входной сигнал 4-20 мА |
4-2 5-2 6-2 7-2 |
TIC LIC PIC FIC |
ПИД- регулятор |
JUMO DICON 400/500 |
--- |
Кол-во аналоговых входов – 4 (4-20 мА) выходов – 4 (4-20 мА) |
3-1 |
FE |
Расходо- мер кориолисо- вый |
Метран- 360 |
33-11161 м3/ч |
Погрешность измерения (%);±0,5; Выходной сигнал 4-20 мА |
7-1 |
LE |
диф. монометр |
Метран 100-дд |
---------- |
Погрешность измерения ±0,1% Выходной сигнал 4-20 мА |
6-1 |
PE |
датчик давления |
Корунд-ДД-105 |
до 4 МПа |
Погрешность измерения ±0,5% Вых сигнал 4-20мА |
2-1 |
QE |
Газоанализатор |
КЕДР-М |
0-15 % |
Вых. сигнал 4 – 20 мА; Погрешность ±4%, ±6%, ±10% |
4-3 5-3 6-3 |
NS |
Пусковая аппаратура для управления электродвигателем |
SAUTER |
---- |
Входной сигнал 4-20 мА Ход 8…49 мм |
4 Выбор технических средств автоматизации
Датчик давления КОРУНД -ДД-105 до 4 МПа . Датчики устойчивы к воздействию температуры окружающего воздуха в диапазоне рабочих температур от -40°С до +80°С. Датчики выдерживают кратковременное (импульсное, скачкообразное с последующим спадом до рабочих условий) воздействие температуры контролируемой среды в пределах от -60°С до +125°С. При этом погрешность датчика за пределами диапазона рабочих температур не нормируется. Датчики, в зависимости от заказа, могут поставляться для работы во взрывоопасных и взрывобезопасных условиях Датчик с выходным сигналом 4-20 мА Пределы допускаемой основной погрешности датчиков, выраженные в процентах от диапазона изменения выходного сигнала, равны ±0,15; ±0,25; ±0,5; ±1,0 %
Вариация выходного сигнала датчика не превышает 0,05%. Зона нечувствительности датчика не превышает 0,1% от диапазона измерений. Напряжение питания датчиков Uпит=24 В
Бланк заказов имеет вид:
КОРУНД-ДД-105-УХЛ3.1-0,25-2,5кПа-4МПа-42-Exia-t1-ДП-0,2-IP65-ДД01-И

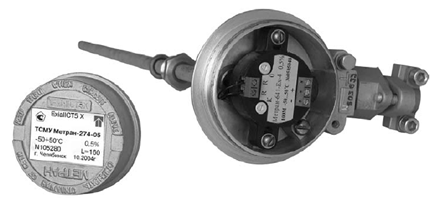

В качестве датчика температуры возьмем термопреобразователь ТСПУ Метран – 276.

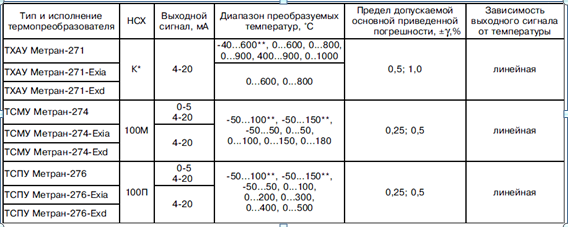

Технические характеристики термопреобразователя приведены в таблице:

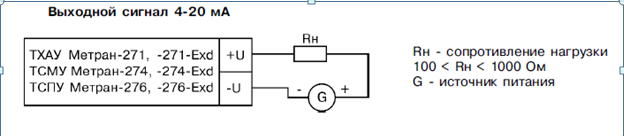

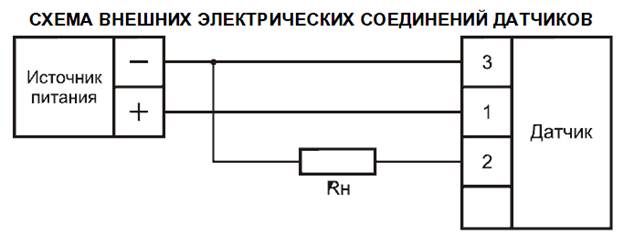

Напряжение питания 24 В постоянного напряжения. Схема подключение приведена ниже:

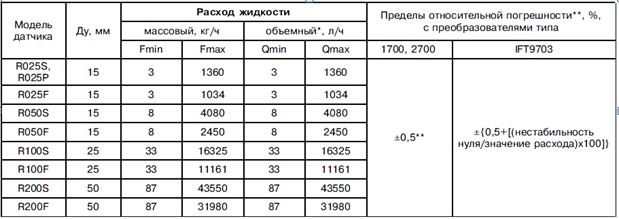

Следующим измерительным преобразователем будет кориолисовый расходомер Метран – 360 - R100F. Измеряемая среда – газы и жидкости, эмульсии и суспензии, а также нефть и т.д. Параметры измеряемой среды:
- температура -40…125℃
- рабочее избыточное давление в трубопроводе до 30 МПа
- пределы основной относительной погрешности измерений массового и обьемного расходов жидкостей ±0,5%
Основные преимущества:
- высокая точность измерения параметров в течение длительного времени;
- возможность работы вне зависимости от направления потока;
- отсутствие прямолинейных участков трубопровода до и после расходомера;
- надежность работы при наличии вибрации трубопровода, при изменении температуры и давлении рабочей среды;
- длительный срок службы и простота обслуживания благодаря отсутствию движущихся и изнашивающихся частей
