- масса не более 0,2 кг

Также выбираем блок питания для нашего регулятора фирмы JUMO TN-22.

Питается от сети 220 В переменного напряжения. На выходе 24 В постоянного напряжения.

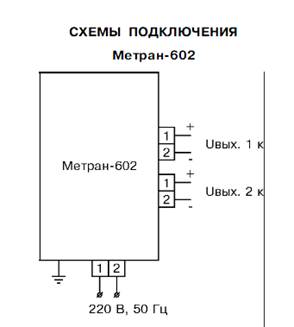

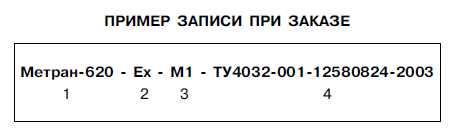

Для датчиков выберем блок питания Метран – 602.

Блок питания Метран-602 предназначен для преобразования сетевого напряжения 220 В в стабилизированное напряжения 24 В и питания датчиков с унифицированным токовым сигналом.

Блок питания Метран-602 состоит из сетевого трансформатора и двух независимых каналов, каждый из которых имеет стабилизатор, схему электронной защиты. Схема электронной защиты предназначена для защиты питания от перегрузок и коротких замыкания в нагрузке. Блок питания автоматически выходит на рабочий режим после устронения замыкания в нагрузке.

В качестве исполнительного механизма возьмем AVF 234S SUT Привод Клапана с Возвратной Пружиной для контроллеров с аналоговым (0 .10 V и/или 4 .20 мА) или переключаемым выходом (2- или 3-поз.управлением). Привод клапана имеет пружинную функцию с заданным конечным положением в случае сбоя питания или срабатывания ограничителя. Характеристика клапана (линейная / равнопроцентная / квадратичная) устанавливается на позиционере. Корпус из самозатухающегося, желтого пластика. Мотор постоянного тока, электроника управления, визуализация с помощью LED,передаточный механизм из закаленной стали, не требует ухода, комплект пружин, стержни монтажа из нержавеющей стали, и монтажная консоль из чугуна легкого металла для установки на клапан. Другие свойства: электронное отключение по нагрузке с помощью упора на приводе или клапане, автоматическая калибровка к ходу клапана, кодирующие переключатели для установки характеристики и времени хода, пусковая рукоятка для ручного управления на корпусе (с выключением двигателя и для вызова повторной инициализации). Возможно переключение направления действия извне (питание на разъем 2a или 2b). Электроразъемы (не более 2,5 мм2) с винтовыми разъемами. Три открываемых кабельных ввода для M20×1,5

(2×) и M16×1,5. Монтаж от вертикального (не перевернутого) до горизонтального положения.

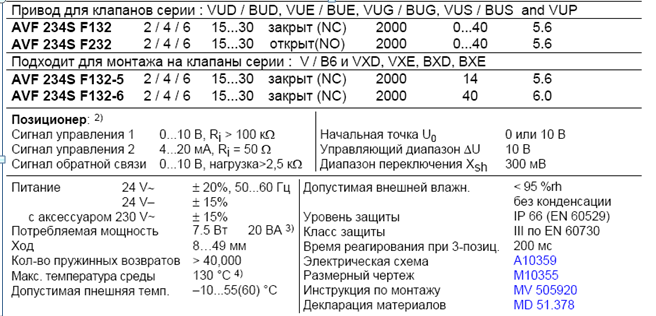

Технические характеристики

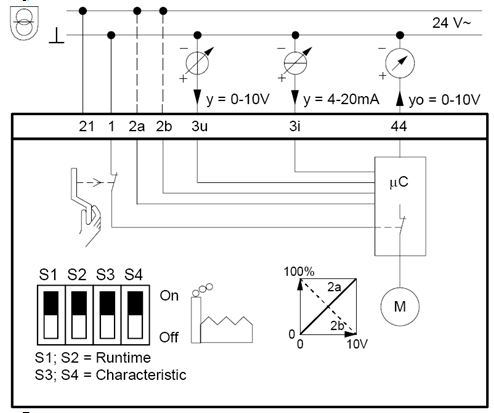

Схема подключения привода клапана представлена ниже

5 Расчет регулирующего органа

РО характеризуются следующими основными параметрами:

- пропускная способность;

- условная пропускная способность:

- рабочее давление;

- перепад давления на РО;

- условный проход;

- условий их применения.

Рассчитаем РО. Исходные данные:

1) максимальный расход м3/ч;

2) минимальный расход 7800 м3/ч;

3) давление в магистрали МПа;

4) давление в абсорбере ;

5) температура пара ˚С;

6) внутренний диаметр трубопровода мм (из условия выбора диаметров для трубопровода).

Расходная характеристика – линейная.

Паропровод имеет один поворот под углом 90˚ с радиусом загиба 0,5 м; на трубопроводе установлена запорная задвижка; разность высот начального и конечного участков . Суммарная длина паропровода

1.По таблицам оксид серы при и находим: динамическая вязкость ; показатель адиабаты ; плотность

2.Определяем гидростатический напор, соответствующий разности уровней верхней и нижней отметок трубопровода

Определяем число Рейнольдса при :

Определим условие гидравлической гладкости трубопровода :

где — шероховатость трубопровода.

Так как трубопровод в данном случае не является гидравлически гладким, то коэффициент трения 𝜆 определяется по графической зависимости в зависимости от и . При и коэффициент трения .
