Выбор комплекса технических средств автоматизации процесса абсорбции

Основные технические характеристики приведены в таблице:

На выходе у расходомера унифицированный токовый сигнал 4…20 мА.

Питание 24 В постоянного напряжения. Электрическая схема подключения имеет вид:

Следующим и

змерительным датчиком будет датчик разности давления Метран-100-ДД.

- Измеряемые среды: жидкость

- Диапазон измерения давления: от 4 до 250 кПа

- Основная приведенная погрешность измерения до ±0,1%

- Диапазон перенастроек пределов измерений до 25:1

- Исполнения: обыкновенное и взрывозащещенное

- Межповерочный интервал – 3 года

- Гарантируемый срок эксплуатации – 3 года

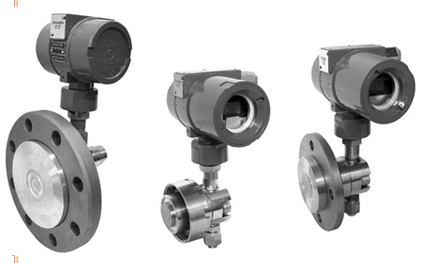

Датчик гидростатического давления (уровня) могут использовать для измерения уровня в резервуаре открытых, закрытых, но соединенных с атмосферой, в закрытых под давлением. Давление столба жидкости определяется таким факторами, как уровень жидкости от обьема резервуара и его формы и определяется по формуле:

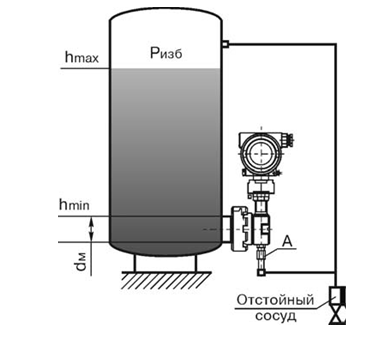

Для закрытого резервуара установка имеет вид:

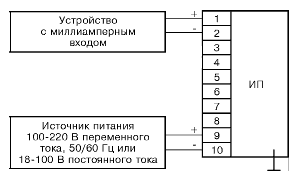

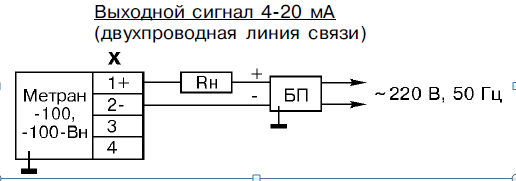

Датчик питается от 24 В постоянного напряжения. На выходе токовый сигнал 4…20 мА. Электрическая схема подключения имеет вид:

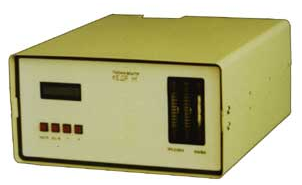

Оптико–акустический газоанализатор КЕДР-М

Назначение Микропроцессорный газоанализатор КЕДР-М является автоматическим и непрерывно действующим прибором, предназначенным для определения концентрации одного из компонентов в сложной газовой смеси. КЕДР-М может быть использован для: • технологического контроля различных производств, в т.ч. производств аммиака, ацетилена, метанола • оптимизации процессов горения по данным о составе дымовых газов • контроля содержания оксида углерода в отходящих газах топливосжигающих установок различных типов - водогрейных котлов, ТЭЦ, асфальтовых заводов.

Принцип действия Избирательное поглощение инфракрасного излучения определяемым компонентом анализируемой газовой смеси. Технические характеристики КЕДР-М

JUMO DICON 400/500 универсальные регуляторы процесса

Приборы имеют два четырехразрядных 7_сегментных дисплея, пять или восемь светодиодов для индикации коммутационных положений и режимов, один восьмиразрядный матричный дисплей, а также шесть кнопок для управления и конфигурирования. В качестве дополнительных функций предусмотрены самооптимизация, переключение наборов параметров и до восьми предельных компараторов. Линеаризации стандартных датчиков измеряемых величин записаны в память, возможно программирование таблицы линеаризации по данным Пользователя. С помощью математического модуля регулятор процесса можно приспособить для выполнения различных задач.

Технические характеристики

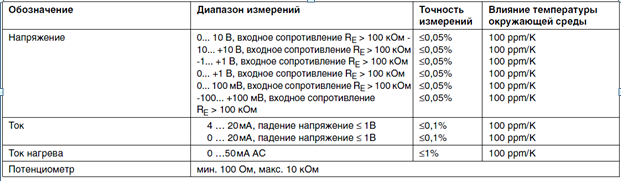

Вход для унифицированных сигналов:

Выходы:

Регулятор:

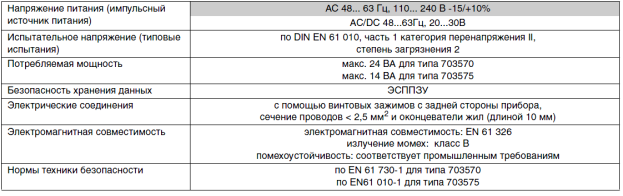

Электрические характеристики:

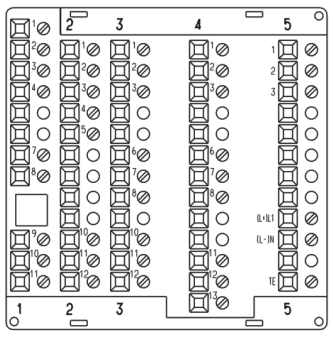

Схема подключения:

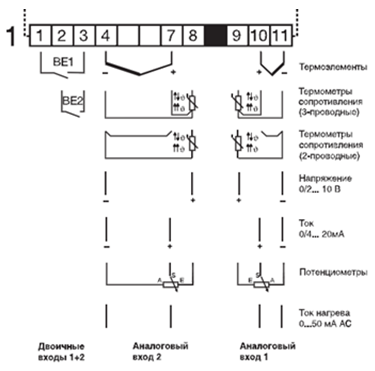

Для аналоговых входов:

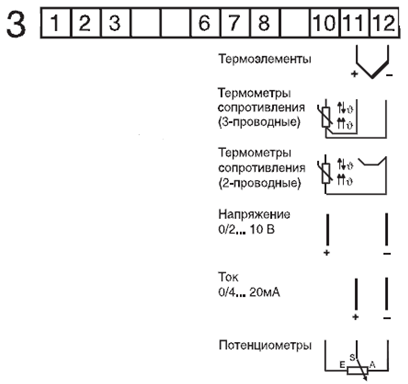

Для аналоговых выходов:

Бланк заказа примет вид:

703570 082 – 1100 – 110000 – 23 – 00 – 00 / 00, 061

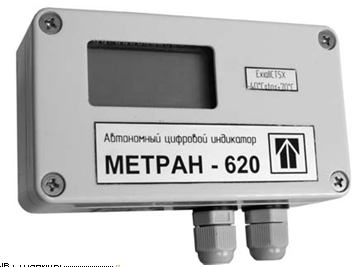

Аналоговый цифровой индикатор Метран – 620

Автономный цифровой индикатор Метран – 620 предназначен для отображения различных параметров, измеряемых датчиками с унифицированным выходом сигналом 4-20 мА, установленными в полевых условиях или труднодоступных местах.

Основные технические характеристики:

- питание индикатора осуществляется от токовой петли датчика, напряжение питания не превышает 4 В;

- относительная погрешность индикации текущего значения измеряемой величины ±0,5%
