Виды колебаний лопаток в авиационных двигателях в рабочих условиях и способы их устранения

Введение

Тенденции развития современного газотурбинного двигателестроения, определяемые требованиями экономичности, характеризуются ростом удельных параметров двигателя, уменьшением массы конструкции, увеличением нагрузок, действующих на узлы и детали. По сравнению с ПГД разработки 90-х годов двигатель нового поколения должен иметь в 1,5 .2 раза меньшие удельные вес и объем, на 20 .30% ме

ньший расход топлива. При этом должен быть обеспечен качественно новый уровень его эксплуатационных характеристик: увеличенные на 50 .60% надежность, ресурс двигателя, пониженная в 2 раза трудоемкость технического обслуживания, что в совокупности обуславливает снижение в 1,5 раза стоимости жизненного цикла. В 70-е годы на создание ГТД уходило 7 .10 лет, в настоящее время для обеспечения конкурентоспособности новый двигатель необходимо создавать за 4 .6 лет.

Обеспечение динамической прочности авиационных двигателей относится к разряду наиболее сложных проблем, возникающих при разработке новых ГТД и их эксплуатации. К основным показателям качества двигателя, характеризующим степень его совершенства, относятся надежность и ресурс. Улучшение этих показателей связано с необходимостью снижения динамической нагруженности узлов двигателя, так как большинство дефектов ГТД вызвано действием переменных нагрузок, резко возрастающих в условиях резонанса, когда частота собственных колебаний детали совпадает с частотой возмущающей силы.

Систематическое наблюдение за вибрационным состоянием элементов двигателя на всех этапах производства, испытаний и эксплуатации позволяет на ранних стадиях выявлять некоторые дефекты и оценивать техническое состояние двигателя (вибрационная диагностика), что способствует повышению его ресурса и надёжности.

Рабочая лопатка является одной из наиболее напряженных и ответственных деталей ГТД. Последствия разрушения лопаток являются очень тяжелыми для двигателя и самолета, вызывая выход из строя моторной установки, возможный пожар и повреждения фюзеляжа. В результате анализа данных ИКАО (международная организация гражданской авиации) по наблюдению за состоянием авиационных ГТД установлено, что наиболее частой причиной отказов является неисправность деталей проточной части двигателя. При этом на долю лопаток приходится около 30 % всех отказов. Из них приблизительно 42 % составляют усталостные разрушения и еще 33 % - сочетание малоцикловой усталости и вибрационных напряжений.

Задача исключения резонанса лопатки на максимальном рабочем режиме ГТД является важнейшей для обеспечения надежной работы изделия. Поэтому расчету форм и частот собственных колебаний лопаток ГТД на этапе проектирования всегда уделяется большое внимание.

1. Основные сведения о частотных характеристиках (ЧСК) деталей

Каждая деталь имеет бесконечное количество ЧСК, образующих спектр. Каждой частоте собственных колебаний соответствует своя форма колебаний. Форма колебаний определяется картиной знакопеременных смещений или прогибов и положением узловых линий. В узловых линиях перемещения бесконечно малы и считаются нулевыми. По разные стороны узловых линий смещения колеблющихся участков находятся в противофазе. Совокупность форм колебаний детали образуют спектр форм. Способ крепления детали изменяет спектр частот и форм колебаний. Существуют методы расчёта частот и форм собственных колебаний деталей.

Расчётная формула для определения частот изгибных колебаний балок имеет следующий вид:

(1)

где l – длина балки, EI – жёсткость балки на изгиб, m - погонная масса балки,

б - расчётный коэффициент.

Ниже (рис. 1-3) приведены формы изгибных колебаний балки при различных способах крепления. Значения ЧСК одной и той же балки при различных способах крепления и различных формах зависят только от б2. Значения б2 приведены на рисунках. По ним нетрудно видеть, как изменятся собственные частоты, в зависимости от способа крепления и формы колебаний.

б2 = 3,515 б2 = 22,037 б2 = 61,68 б2 = 120,907 б2 = 199,85

Рис.1. Консольная балка.

б2 = 9,869 б2 =39,478 б2 = 88,826 б2 = 157, 91 б2 = 246,738

Рис.2. Балка с опертыми концами.

б2 = 22,37 б2 = 61,67 б2 = 120,912 б2 = 199,855 б2 = 298,55

Рис.3. Свободная балка.

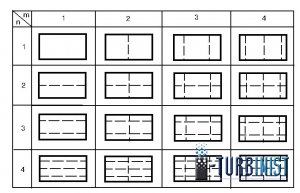

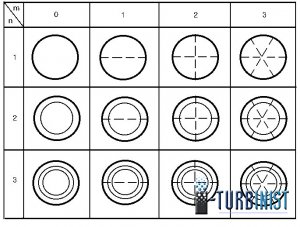

В таблице 1 представлен спектр рисунков узловых линий эталонной пластинки при изгибных формах колебаний, а в таблице 2 аналогичный спектр осесимметричного диска [1].

Значения ЧСК соответствующим формам возрастают в рядах, как по горизонтали, так и по вертикали. В таблицах значения m и n определяют число узловых линий проходящих через оси симметрии.

Направления прогибов, представленных в таблице 1, перпендикулярны плоскости пластины. Наряду с этим имеются формы колебаний, у которых направления прогибов лежат в плоскости пластин. Однако в этом случае собственные частоты из-за высокой жёсткости настолько велики, что они не имеют практической значимости.

Таблица 1.

Представленные формы колебаний характерны для плоских деталей. Реальные детали, как правило, имеют более сложную геометрию. Поэтому и формы колебаний у реальных деталей более сложны.

Таблица 2.

Знание ЧСК позволяет конструкторам избежать условий работы конструкции на длительных эксплуатационных режимах при частотах, близких резонансным. Изменение спектра ЧСК конструкции может служить в качестве признака появления и развития дефекта. При исследовании разрабатываемых деталей газотурбинной техники иногда используются методы определения форм колебаний с помощью голографической интерферометрии, которые позволяют выявлять сложные формы колебаний в широком диапазоне частот. В данном пособии этот метод не рассматривается, так как он не применяется в практике производства и ремонта.

В практике ремонтных предприятий используется контроль ЧСК лопаток газотурбинных двигателей (ГТД) с целью проверки их соответствия техническим условиям. При ремонте турбин чаще всего контролируется первая форма колебаний. При производстве иногда контролируются частоты и формы в более широком диапазоне [2].

2. Методы и средства измерения ЧСК
