Автоматизация экстрактора противоточного типа

2.5 Выбор регуляторов

Регулятор давления устанавливается на входе в однокорпусный аппарат.

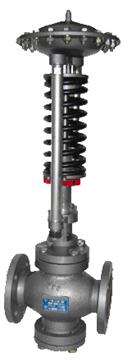

Регулятор давления РД-НО и РД-НЗ

Регулятор расхода и давления РР и РД прямого действия с нормально открытым (НО) или нормально закрытым (НЗ) регу

лирующим клапаном (в дальнейшем регуляторы) предназначены для регулирования давления, расхода (перепада давлений) пара, жидких и газообразных сред, неагрессивных к материалам деталей регулятора, из которых он изготовлен (чугун СЧ18 ГОСТ 1412).

Регуляторы с нормально открытым клапаном (НО) регулируют давление "после себя", с нормально закрытым (Н3) - "до себя".

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Принцип действия регуляторов основан на уравновешивании силы упругой деформации пружины настройки силой, создаваемой регулируемым давлением на мембране чувствительного элемента мембранного узла. В сборке регуляторов давления с нормально открытым или нормально закрытым регулирующим клапаном импульс регулируемого давления подаётся в верхнюю полость мембранного узла. В сборке регуляторов расхода (перепада давлений) импульсы регулируемого давления, соответствующие заданному расходу, подаются в обе полости мембранного узла, при этом условие равновесия усилий на мембране обеспечивается суммой усилий, развиваемое разностью регулируемых давлении и силой упругой деформации пружины

Основные технические характеристики:

2.6 Выбор уровнемера

УПТ-А (AM) Уровнемер поплавковый

ОБЩИЕ СВЕДЕНИЯ

Датчики уровня РУПТ-А предназначены для непрерывного преобразования уровня жидкости в стандартный токовый выходной сигнал.

Датчики уровня состоят из первичного преобразователя(ПП) и передающего преобразователя (ППР).

РУПТ-А в комплекте с ЭП-0010 имеет следующие преимущества:

-высокая точность;

-удобный монтаж на емкости;

-отсутствие пневматических линий, проложенных на открытом воздухе;

-простота настройки при первичной установке и в процессе эксплуатации;

-значительно меньшее число вероятных неисправностей;

-меньшая стоимость.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

По устойчивости к климатическим воздействиям части датчика соответствуют по ГОСТ 15150 виду климатического исполнения УХЛ и категории размещения: 1.1 для ПП, но для работы при температуре окружающего воздуха от -50 до +50°С; 4.2 - ППР, но для работы при температуре окружающего воздуха от +5 до +40°С для ППР.

Степень защиты оболочки ПП и ППР IP54 по ГОСТ14254.

ПП выполнен с видом взрывозащиты "Искробезопасная электрическая цепь", имеет уровень защиты "Взрывобезопасный" и маркировку"1ExibIIBT6 в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10. ПП может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, гл. 3.4 ПЭЭП,ПТБ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

ППР имеет маркировку"[Exib]IIB в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Метрологические характеристики:

предел допускаемой основной приведенной погрешности, в % от диапазона измерения уровня (диапазона изменения выходного сигнала), не более ±0,15; ±0,25

вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

Верхние пределы измерения уровня (диапазоны измерений), м:

1,0; 1,6; 2,0; 2,5; 3,0;4,0; 6,0; 8,0; 10,0; 16,0

Нижний неизмеряемый уровень, мм, не более: 260

Верхний неизмеряемый уровень, мм, не более: 300

Характеристика рабочей среды:

нефть, нефтепродукты, сжиженные газы, вода и другие жидкости, не агрессивные к стали 12X18H10T ГОСТ 5632, вязкость которых не ограничивается при отсутствии застывания на них, препятствующих перемещению поплавка;

температура от минус 50 до плюс 50°С;

предельно допускаемое рабочее давление не более 1,6 МПа;

плотность от 500 до 1100 кг/м3 (от 0,5 до 1,1 г/см3).

Пределы изменения токовых выходных сигналов

(0-5) мА или (4-20) мА или (0-20) мА.

Сопротивление нагрузки (включая сопротивление линии связи), кОМ:

для датчика с выходным сигналом (0-5) мА 0,2 - 2,5

для датчика с выходным сигналом (0-20) мА или (4-20) мА 0,1 - 1,0

Параметры питания:

напряжение переменного тока, В 220 (+22; -33)

частота, Гц 50 (+1;-1) или 60 (+1;-1)

Потребляемая мощность, ВА, не более: 9

Средний срок службы, лет 12

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Общий вид, габаритные и присоединительные размера ПП и ППР датчика приведены на рис. 1, 2.

Рис. 1. Общий вид ПП. Рис. 2. Общий вид ППР.

ПП состоит из следующих частей:

корпус;

погружной элемент;

преобразователь электромеханический (в дальнейшем - ПЭ);

поплавок с постоянными магнитами.

Корпус имеет съемную крышку и кабельный ввод для подвода кабеля связи с ППР.

ПП состоит из корпуса, погружной трубы и поплавка с постоянными магнитами.
