Проект портового элеватора
Увязка приемно-отпускных устройств может иметь различные исполнения, и в каждом конкретном случае ее решают с учетом местных условий, и чтобы приемно-отпускные устройства обеспечивали выполнение необходимых операций в полном объеме, в установленные сроки без простоев и требовали минимальных капиталовложений и эксплуатационных затрат.
2.2 Размещение транспортного и технологического оборуд
ования в рабочем здании и силосном корпусе
Нория- основная транспортная машина, определяет тип и мощность рабочего здания элеватора. На элеваторе нории в рабочем здании обеспечивают выполнение различных операций, что позволяет рассчитать их по суммарному суточному объему работ.В данном портовом элеваторе установлены нории производительностью 175и 350 т/ч. Нории производительностью 175 т/ч располагают вдоль рабочего здания с поворотом потока зерна на 90 градусов, а производительностью 350 т/ч- поперек рабочего здания в специальных шахтах. Весы в рабочем здании элеватора расположены в верхней части выше надсилосного этажа. Высота рабочего здания получается 55.8 м. Размещение зерноочистительного оборудования зависит от производительности транспортных механизмов.В рабочем здании оборудование размещено по схеме, когда над и под зерноочистительными машинами устраивают бункера. Зерноочистительные машины располагают в средней части рабочего здания так, чтобы над сепараторами был бункер, обеспечивающий непрерывную их работу в течение 4 ч, т. е. в течение времени, которое необходимо для одновременной очистки и отпуска зерна на железнодорожный транспорт. Контрольные сепараторы расположены этажом ниже после сепараторов и триеров. Одна зерносушилка марки А1-ДСП-50 открытого типа расположен рядом с силосным корпусом. При этом близлежащие силоса выполняют роль надсушильных и подсушильных бункеров. Связь осуществляется при помощи дополнительно установленных норий. При таком расположении зерносушилок открытого типа значительно сокращаются капиталовложения. На плане этажа, находящегося на высоте 55,8м расположены пять головок норий. Они находятся на расстояние 1,6м и 4,7м от противоположных стен. Расстояние между нориями составляет 2,6м. Расстояние от стены до нории 1.1 составляет 1м. На плане сепараторного этажа, расположены два сепаратора и один триерный блок. Расстояние между сепаратором и триерным блоком до стены составляет 2м и 4,4м. Между ними 1,6 и 1,8. От сепаратора до стены 1,5м. Все расстояния соответствуют требованиям техники безопасности, удобству обслуживания технологического оборудования. На плане сепараторного этажа, находящегося на высоте 15,6м, располагаются один сепаратор А1- БИС- 12.Растояние между стеной и сепаратором составляет 2,9 и 3,9м. Норийные трубы не мешают выемки сит из сепаратора.
На этаже башмаков норий расположены пять нории.
2.3 Определение размеров рабочего здания и силосного корпуса в плане
Размещение оборудования в плане и определение размеров рабочего здания выполняется с учетом обеспечения удобства обслуживание оборудования, освещенность рабочих мест естественным светом, соблюдения норм проходов в соответствии с правилами по технике безопасности, производственных санитарии и противопожарной безопасности. Соблюдая все выше перечисленные требования, размеры рабочего здания составили 9000×27000мм. Силосный корпус расположен рядом с рабочем зданием. В данном курсовом проекте силосный корпус состоит силосов круглой формы диаметром 6м, при рядном их расположении, сетка силосов 3×11.Определенные размеры силосного корпуса в плане, который составляет 1800×66000мм.
2.4 Определение высот этажей рабочего здания и силосного корпуса
Высоты этажей должны удовлетворять строительным нормам ,достаточным для размещения , монтажа и обслуживания оборудования , а также обеспечивать возможность подачи (уборки) зерна на машины или в бункера. Строительными нормами предусмотрена минимальная высота помещений в 3600 мм при высоте выступающих конструкций 2400 мм. Высота проходов допускается не ниже 1900 мм. Высоты этажей должны быть кратными 1,2 м. Высоты, необходимые для монтажа и обслуживания оборудования, определяются для каждого изделия индивидуально; при разработке проекта они могут быть приняты равными 500 — 600 мм.
При проектировании самотечного транспорта приходится определять две величины: его длину и угол наклона к горизонтальной поверхности. Измерить их непосредственно на чсртеже можно только в том случае, когда на одном из видов (продольном или поперечном) проекция самотека вертикальна, во всех других случаях истинные значения длины и угла наклона самотека могут определяться аналитически (расчетом), по таблицам или номограммам. Высоту этажей рабочего здания и силосного корпуса рассчитывают по диктующей для каждого этажа самотечной трубе . Величина этажа слагается из высоты оборудования, величины проекции диктующей самотечной трубы, подающей зерно в оборудование (или принимающей из-под оборудования), суммы высот на установку деталей трубы (секторы, перекидные клапаны, вводы и др.) и монтажной высоты. Угол наклона самотечной трубы для большинства культур принимают 36°, для сырого и засоренного зерна угол увеличивают до 45°. Высоты стен силосов, под- и надсилосных этажей должны быть кратными 0,6. Высоту этажа надвесовых бункеров определяют в зависимости от их вместимости, обеспечивающей нормальную работу весов, а высоту над- и подсепараторных бункеров определяют исходя из увязки рабочего здания элеватора с силосным корпусом. На элеваторе устанавливают много самотечных труб. Поэтому не представляется возможным рассчитывать их в отдельности. Все самотечные трубы типизируют в зависимости от их пропускной способности , что упрощает монтаж. Рассчитаем высоты этажей рабочего здания и силосного корпуса. Для этажа башмаков норий диктующей возьмем самотечную трубу с подсилосного конвейера,входящего в рабочее здание элеватора и подающего зерно в норию, наиболее от него отдаленную.
Как видно (рис. 1,) высота этажа башмаков норий слагается из следующих величин:

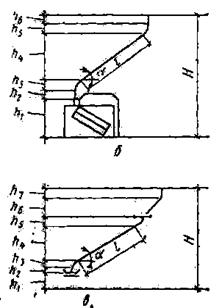

Рисунок 1 Основные элементы, определяющие высоты этажей
h1— высоты постамента, предназначенного для удобства опорожнения при завале;
h2 — расстояния от нижней кромки башмака| до приемного носика нории;
h3 — высоты, необходимой для установки входа самотечной трубы в башмак нории;
h4,,h6 — высот, необходимых для установки секторов;
h5 — величины проекции диктующей самотечной трубы на вертикальную плоскость,т.е.
h5=lc.тр*tgα,
где lс.тр.-длина самотечной трубы,
a-угол наклона трубы
h7, h8 — высот, связанных с конструкцией сбрасывающей коробки транспортера;
h9 — высоты, необходимой для монтажа и ремонта сбрасывающей коробки; h9 =500 .600 мм.
Примем h1=150мм, h2=370мм, h4=100мм,
h5=5000*tg230=2225мм, h7+h8=430мм, h9=600мм
Высота этажа башмака норий будет ровна
Hб.н.=150+370+100+2225+100+730+600=6300мм.
При принятых значениях размеров рабочего здания длина,ширина и высота оперативных бункеров будет равна 9*24*9,9.В результате емкость их составит
