Диспетчерский пульт управления
На вертикальной панели – выносном табло – располагается мнемосхема станции, содержащая большое число СОИ. При этом, весьма важно рассчитать размеры табло таким образом, чтобы обеспечить нормальные условия восприятия информации. Нижняя граница табло определяется с таким расчетом, чтобы пульт управления не закрывал расположенные на табло СОИ. Горизонтальная панель используется для размещения ОУ.
Размеры пульта управления и табло определяются антропометрическими характеристиками человека-оператора и его рабочей позой. Основной рабочей позой дежурного по станции является поза «сидя», поэтому при расчете геометрических размеров табло используются следующие антропометрические признаки:
vвысота глаз над уровнем пола в положении сидя – hгл = 110см;
vдлина вытянутой руки – lрук = 70,3см.
Чтобы определить геометрические размеры табло и размеры основной и второстепенной зоны расположения СОИ, воспользуемся следующим построением:

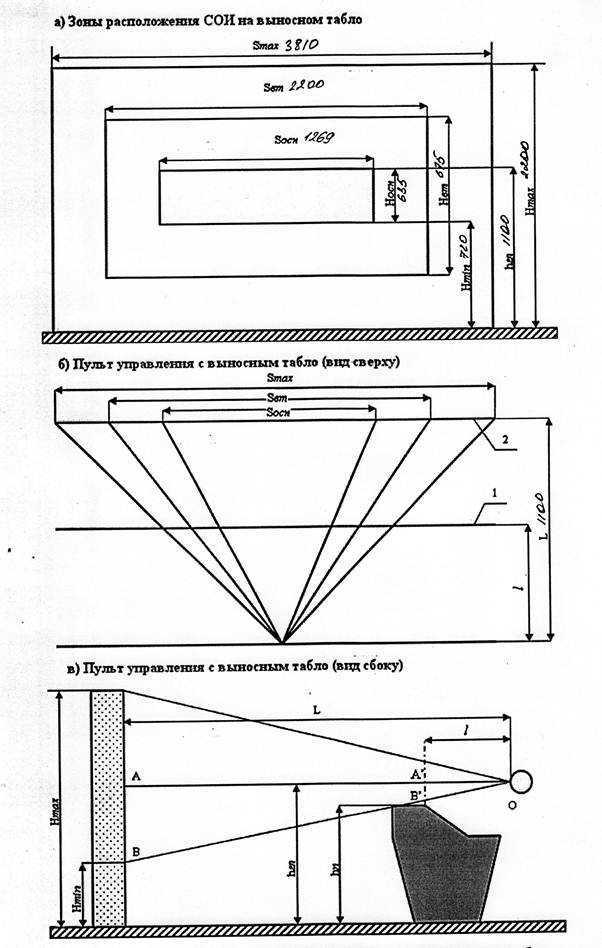

Рис. 2 Схемы расчета основных параметров выносного табло
Из подобия треугольников ОАВ и ОА' В' имеем:
Отсюда следует:
где Hmin – высота нижней кромки табло;
hгл – высота расположения глаз оператора;
hn – высота пульта управления; принимается равной 93 см;
L – расстояние от оператора до выносного табло (1,1 м);
I – расстояние от оператора до пульта управления, равное
I = 0,7 * Iрук = 0,7 * 70,3 = 49,21 см;
Общая высота табло определяется размером максимальной зоны зрительного наблюдения в вертикальной плоскости, которая в соответствии с ГОСТ 12.2.033-78 составляет 45 оС над горизонтальной линией взгляда.
Тогда:
При оС имеем: Hmax = hгл + L
Hmax = 1100 + 1100 = 2200 мм
Высота второстепенной зоны расположения СОИ ограничена 15 оС над горизонтальной линией и 45 оС под горизонтальной линией взора. Тогда:
Нижняя граница второстепенной зоны совпадает с Hmin:
Высота основной зоны расположения СОИ ограничена 30 оС под горизонтальной линией взора. Это объясняется тем, что нормальная линия взора смещена обычно на угол β = 15 оС вниз от горизонтальной линии. Тогда:
Hосн = 1100 – 465 = 635мм
Ширина табло определяется горизонтальным размером зоны периферического зрения:
где dтах – угол зоны периферического зрения в горизонтальной плоскости, равный 120 оС.
Smax = 2 * 1100 * 1,732 = 3810мм
Ширина второстепенной зоны расположения СОИ:
где dвm - угол второстепенной зоны зрительного наблюдения в горизонтальной плоскости, равный 90 оС.
Sвm = 2 * 1100 * 1 = 2200мм
Ширина основной зоны расположения СОИ:
где dосн – угол оптимальной зоны зрительного наблюдения в горизонтальной плоскости, равный 60 оС.
Sосн = 2 * 1100 * 0,577 = 1269мм
После расчета основных эргономических параметров выносного табло переходим к расчету аналогичных параметров пульта управления, которые зависят от типа ОУ, их количества и расстояния между осями соседних ОУ.
Метод матричного исследования правильности расположения ОУ на пульте управления позволяет осуществить оптимальное их размещение в зависимости от числа и последовательности обращений оператора к ОУ.
Матрица взаимосвязи ОУ заполняется на основе анализа маршрутов поездных и маневровых передвижений на станции.
П56 |
21/23 31 33 Н |
П11а |
10 12 Ч |
Л5 |
Н5 |
П66 |
21/23 31 35 Н |
Л11 |
30 32 Ч11 102/104 106/108 110/112 М16 |
П12а |
10Ч |
Л6 |
66 64 Н6 |
Л12 |
32 Ч12 102/104 106/108 110/112 М16 |
35 |
114/116 М8 |
311 |
106/108 102/104 М8 32 30 М16 |
36 |
60/62 64 66 М8 |
312 |
106/108 102/104 М8 32 М16 |
О5а |
60/62 56/58 Н5 |
О11б |
30 32 Ч11 Ч2 |
О6а |
66 64 60/62 46/48 Н6 |
О12б |
32 Ч12 Ч2 |
П9б |
17/19 49 Н |
П11а |
10 12 Ч |
Л9 |
86 Н9 |
Л11 |
30 32 Ч11 102/104 106/108 110/112 М16 |
С9 |
49 М1 49 М10 51 М1 41 43 41 45 41 43 41 45 47 47 47 45 41 43 45 41 43 47 |
311 |
106/108 102/104 М8 32 30 М16 |
Г1сГ2сГ3с |
51 39 84 98 М1 Н10 98 90 М7 90 М6 92 92 М5 94 94 98 М4 |
37 |
68/70 64 М8 |
О7а |
64 60/62 46/48 Н7 |
О11б |
30 32 Ч11 Ч2 |
П3а |
54 Ч |
П1б |
Н |
Г4сГ5с |
51 39 84 98 М1 Н10 98 96 М7 96 М3 98 М2 |
О3б |
29 Ч3 |
О1а |
Н1 |
П66 |
21/23 31 35 Н |
П15а |
14 20 Ч |
Л6 |
66 64 Н6 |
Л15 |
22 26 28 Ч15 102/104 106/108 110/112 М16 |
У6 |
31 33 118/120 98 М1 Н5 98 118/120 64 66 М7 М13 |
315 |
106/108 102/104 М8 28 22 М16 |
О15б |
22 28 Ч15 Ч2 |
36 |
60/62 64 66 М8 |
О6а |
66 64 60/62 46/48 Н6 |
П2а |
Ч |
П10б |
5/7 51 39 Н |
О2б |
Ч2 |
Л10 |
84 80 Н10 |
С10 |
51 39 М1 39 51 М9 51 М1 41 43 41 45 41 43 41 45 47 47 47 45 41 43 45 41 43 47 |
П16а |
14 Ч |
Г1сГ2сГ3с |
51 39 84 98 М1 Н10 98 90 М7 90 М6 92 92 М5 94 94 98 М4 |
Л16 |
28 Ч16 |
У16 |
31 33 118/120 98 М1 Н5 98 118/120 М7 60/62 56/58 38/40 28 Н5 |
П15а |
14 20 Ч |
Л15 |
22 26 28 Ч15 102/104 106/108 110/112 М16 |
316 |
106/108 102/104 М8 28 М16 |
Г4сГ5с |
51 39 84 98 М1 Н10 98 96 М7 96 М3 98 М2 |
О16б |
28 Ч16 Ч2 |
У15 |
31 33 118/120 98 М1 Н5 98 118/120 М7 60/62 46/48 38/40 28 22 Н5 |
315 |
106/108 102/104 М8 28 22 М16 |
О15б |
22 28 Ч15 Ч2 |
П1б |
Н |
П4б |
21/23 Н |
П2а |
Ч |
П3а |
54 Ч |
О1а |
Н1 |
О4а |
56/58 Н4 |
О2б |
Ч2 |
О3б |
29 Ч3 |
П7б |
21/23 31 Н |
Л7 |
64 Н7 |
У7 |
31 33 118/120 98 М1 Н5 98 118/120 М7 33 31 М14 |
П16а |
14 Ч |
Л16 |
28 Ч16 102/104 106/108 110/112 М16 |
У16 |
31 33 118/120 98 М1 Н5 98 118/120 М7 60/62 56/58 38/40 28 Н5 |
316 |
106/108 102/104 М8 28 М16 |
