β1-β2=2° — углы наклона соответственно грузоподъемника назад и от проседания шин вместе с упругой деформацией конструкции, град;

С — ось поворота рамы грузоподъемника;

a1,a2,a2``,l,l``

h, h``, h1,h2`` — вылеты центров тяжести от оси передних колеc и их высоты от земли.

Значения величин Q, Gl, G2, ac, hc такие же, как и в первом случае.

Вылеты а2``, l`` и высоты h1`

` и h`` определяют по формулам

Где

Углы наклона к горизонту

Коэффициент устойчивости

Где F, F1, F2 – силы инерции соответственно груза, автопогрузчика без грузоподъемника, определяемые по общей формуле

;

Где

(N=Q или N=G1 и N=G2; l – замедление, м/с2; g – ускорение свободного падения)

Четвертый случай. Автопогрузчик с номинальным грузом, поднятым от земли на h = 300 мм и отклоненным назад грузоподъемником стоит на площадке с уклоном 18%, т. е. наклоненной под углом α = 10° 12' (см. рисунок 2.17, б).

При тех же обозначениях, что и в третьем случае, получим коэффициент устойчивости

Пятый случай. Автопогрузчик без груза с вилами, поднятыми на 300 мм от земли, и отклоненным назад до отказа грузоподъемником съезжает с уклона на максимальной скорости и при резком повороте.

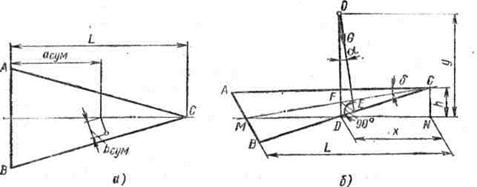

Рисунок 2.18 - Схемы устойчивости вилочных погрузчиков;

а - без груза в транспортном положении о поворотом; 6 - c грузом

Гранью возможного опрокидывания является линия ВС, проходящая через шарнир балансира управляемого моста и опору крайнего колеса ведущего моста (рисунок 2.18, а).

Площадка должна иметь уклон 15+1,09vb %, но не более 50% для автопогрузчиков грузоподъемностью до 5 т и не более 40% при грузоподъемности от 5 до 10 т. Угол наклона площадки

Где vn – максимальная скорость автопогрузчика без груза км/ч.

Возможное перемещение в плане центров тяжести автопогрузчика без грузоподъемника и одного грузоподъемника из-за наклона площадки на угол α

Где h1, h2`` - соответственно высота от земли центра тяжести автопогрузчика без грузоподъемника и с отклоненным назад грузоподъемником (см. рисунок 2.17).

При весе G1 автопогрузчика без грузоподъемника и G2 с грузоподъемником (см. третий случай устойчивости) получим суммарно высоту центра тяжести автопогрузчика с грузоподъемником, отклоненным назад,

И соответственно расстояние от оси передних колес до центра тяжести автопогрузчика

где а1 и а2 — ординаты центров тяжести от оси передних колес для автопогрузчика без грузоподъемника и одного грузоподъемника (см. рисунок 2.17, б).

Смещение центра тяжести всего автопогрузчика в плане от его продольной оси при наклоне опорной площадки на угол α (см. рисунок 2.18, a) bсум = hсум tg α. Оно не должно выходить за линию ВС опрокидывания.

Поперечную устойчивость автопогрузчика рассчитывают при штабелировании. Автопогрузчик с поднятым номинальным грузом на полную высоту и отклоненным назад грузоподъемником на угол β=β1-β2 стоит на поперечном уклоне с углом α. Гранью, возможного опрокидывания является линия ВС, проходящая через шарнир балансира управляемого моста и опору крайнего колеса ведущего моста (см. рисунок 2.18, б). Здесь h — высота шарнира управляемого моста от земли; X, Y — координаты центра тяжести автопогрузчика; G — вес погрузчика с номинальным грузом без управляемого (балансирного) моста. Значения L и АВ такие же, как на рисунок 2.17, а; углы β1 и β2 такие же, как в третьем случае продольной устойчивости.

Опрокидывание автопогрузчика начнется, когда вектор веса G будет пересекать грань опрокидывания ВС. Согласно требованиям СЭВ автопогрузчик должен сохранять устойчивость при поперечном уклоне, равном 6%, т. е. при угле α= 3° 26`. Согласно обозначениям на рисунок 2.18, б

Где EF – плечо опрокидывания; OF – высота от центра тяжести до основания погрузчика;

Из подобия треугольников CMN и FMD получим

При CN=h получим

Значение EF определяют по формуле

Где а

Угол определится из уравнения

3. Расчет параметров и механизма опорного колеса

Рисунок 3.19 – Схема к расчёту пневматического колеса

Нагруженное усилием Fmax колесо (рисунок 3.19) деформируется в двух направлениях, образуя пятно контакта в виде эллипса с полуосями lk и b в зависимости от давления и состояния покрытия пути.

При твердом покрытии и шинах высокого давления, когда соотношение модулей упругости покрытия и шины следующее: En>>Em, деформируются только шины. Возникающее давление на поверхности пятна контакта распределяется по закону эллипсоида:

Приняв с допущением D1 = Dk из теории контактных напряжений имеем

Решая совместно эти уравнения, получим

Где МПа в зависимости от качества резины.

По этой формуле можно рассчитывать Dk и Fmax.

В погрузчиках допускается перегрузка колес до 70% и выше. Перегрузка колес транспортных машин на 20 .80% против нормы приводит к снижению пробега соответственно на 30 .70%.

При мягком покрытии дороги и работе в поле применяют шины низкого давления. В области контакта одновременно деформируются колеса, поверхность покрытия, пашни. Площадь пятна контакта
