Виды автопрогрузчиков

В механизме нагребания с рифлеными дисками 11 (см. рисунок 2, з)

Каждый из них эксцентрично посажен относительно оси вращающихся дисков 12. При вращении последних в разные стороны, как показано стрелками на рисунок 2, з, рифленые диски нагребают насыпной груз на скребковый конвейер.

По характеру рабочего процесса погрузчики бывают периодического (цикличного) и непрерывного действия; по

виду ходового оборудования — гусеничные или колесные; по виду привода — с двигателем внутреннего сгорания или электрическим.

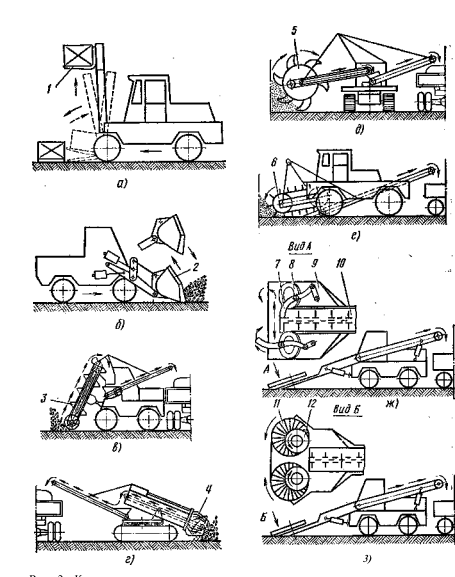

Рисунок 1.2 – Конструктивные схемы погрузчиков:

а – вилочного; б – одноковшового; в – многоковшового; г, д – роторных; е – скребкового; ж – с нагребающими лапами; з – с подгребающими дисками

1.2 Вилочные погрузчики

Вилочными погрузчиками называют самоходные подъемно-транспортные машины с вертикальным телескопическим грузоподъемником и подвешенными на нем грузовыми вилами 1 (см. рисунок 2, а).

В конструкции вилочных автопогрузчиков сочетаются механизм вертикального гидравлического подъемника с транспортной самоходной машиной на пневматическом ходу или массивных шинах. Поднимают и опускают груз с помощью грузоподъемника. Он может быть установлен спереди или сбоку самоходного шасси; в первом случае вилочные погрузчики называют фронтальными, а во втором — боковыми. Те и другие бывают с приводом от двигателя внутреннего сгорания или электрическими (на постоянном токе с питанием от электробатарей); Первые называют автопогрузчиками, а вторые — электрическими вилочными погрузчиками.

Вилочные погрузчики своими колесами опираются на дорожное покрытие теоретически в трех или четырех точках, поэтому их часто называют трехопорными (трехколесными) или четырехопорными (четырехколесными). Трехопорпую ходовую схему применяют у электропогрузчиков грузоподъемностью менее 1т при небольших скоростях движения, когда при малых проездах у складов или в вагоне разворачиваться погрузчик должен буквально на месте. Для этого третье — заднее колесо делают часто не только управляемым, но и приводным. При больших нагрузках на колеса, сравнительно высоких скоростях движения и повышенных требованиях к устойчивости с поднятым грузом применяют только четырехколесные автопогрузчики.

Автопогрузчики в основном предназначены для выполнения подъемно-транспортных работ с тарно-штучными грузами: при загрузке и разгрузке грузовых автомобилей, железнодорожных платформ, морских судов (работа в трюмах), самолетов; при работе на грузовых дворах железнодорожных станций,: а также на территории морских и речных портов, в открытых/а с применением нейтрализаторов для отработавших газов, устанавливаемых в глушителе, и закрытых складах, а также цехах заводов и фабрик. Кроме того, их используют на монтаже промышленного оборудования и для выполнения вспомогательных работ в строительстве, а в некоторых случаях для погрузки насыпных грузов при работе с ковшом. Дальность транспортирования грузов может доходить до 500 м, а иногда и больше, если это целесообразно. Они могут работать на горизонтальных площадках (с уклоном не более 2°) с твердым дорожным покрытием (асфальтобетонное, цементобетонное и булыжное), а также с естественным уплотненным покрытием (при хорошем отводе поверхностных сточных вод) и температуре окружающего воздуха 40°С. В пределах рабочей площадки, а также на расстоянии транспортирования груза по условиям безопасности скорость движения с грузом может доходить до 10 км/ч, а при перегонах без груза — до 30—35 км/ч. Возможный преодолеваемый ими уклон не менее 8° на длине до 40 м.

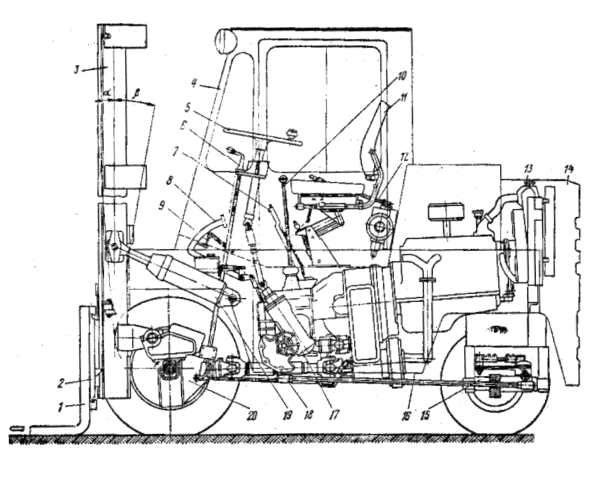

Рисунок 1.3 – Фронтальный автопогрузчик грузоподъемностью 3,2—5 т:

1 —грузовые вилы; 2 — подъемная каретка;3 — грузоподъемник; 4 — кабина; 5 — рулевое управление; 6 — рычаг управления механизмом обратного хода; 7 — рычаг стояночного тормоза; 8 —тормозная педаль; 9 — педаль управления подачей топлива; 10 — рычаг переключения передач; 11 — сиденье; 12 ~ рычаг гидрораспределителя; 13 — двигатель внутреннего сгорания; 14 — противовес; 15 — задняя подвеска; 16 — рама; 17 — гидроусилитель рулевого управления; 18 — продольная рулевая тяга; 19 — гидравлический цилиндр наклона; 20 — передний ведущий мост

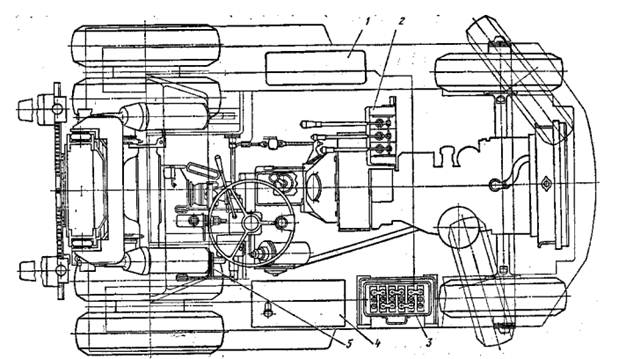

Рисунок 1.4 – Фронтальный автопогрузчик грузоподъемностью 3,2-5 т:

1 - масляный бак; 2 — гидрораспределитель; 3 —аккумуляторная батарея ; 4 — топливный бак; 5 - педаль выключения сцепления

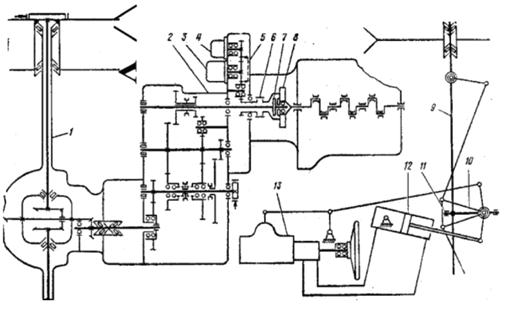

Рисунок 1.5 – Кинематическая схема автопогрузчика

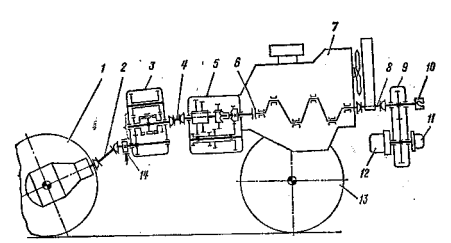

Рисунок 1.6 – Кинематическая схема автопогрузчика

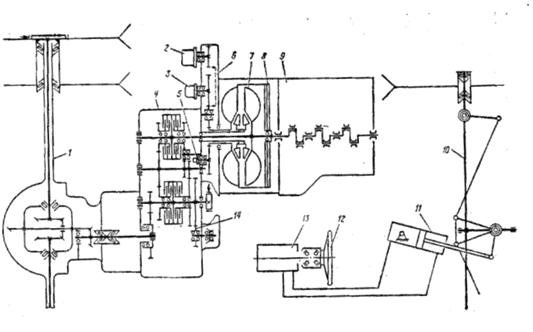

Рисунок 1.7 – Кинематическая схема малогабаритных автопогрузчиков с гидромеханической трансмиссией

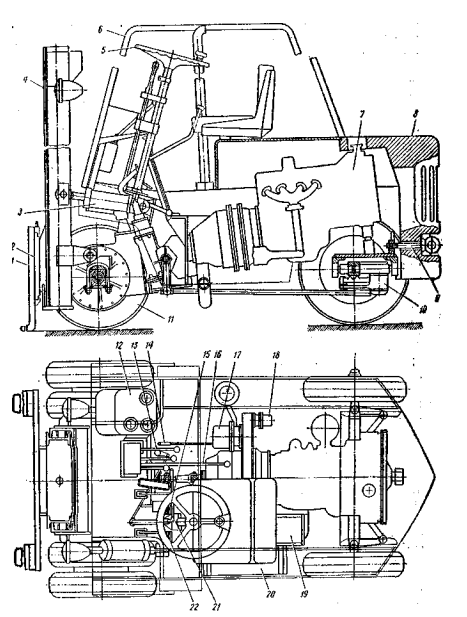

Рисунок 1.8 – Фронтальный автопогрузчик грузоподъемностью 1 т;

грузовые вилы ; 2 — подъемная каретка; 3 - цилиндры наклона грузоподъемника;4 - грузоподъемник; 5 — рулевое колесо; 6 — навес; 7 — двигатель; 8 — противовес; 9 - буксирное устройство; 10 — задняя подвеска; 11 — передний мост; 12 — масляный бак; 13,14, 16, 21 — рычаги управления гидрораспределителем, стояночным тормозом, коробкой передач и механизмом обратного хода; 15, 22 — педали сцепления и тормоза; 17, 18 - насосы; 19 — аккумуляторная батарея; 20 — топливный бак

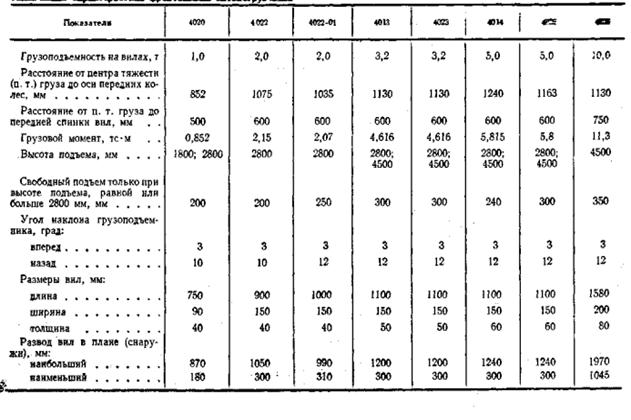

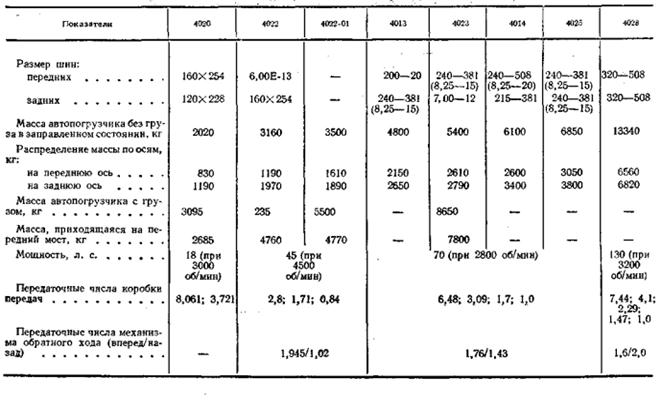

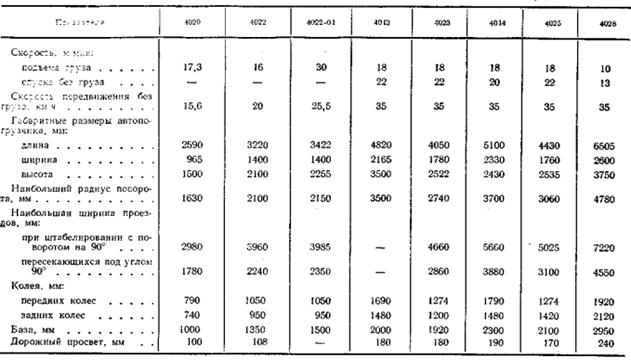

Таблица 1.1 - Техническая характеристика фронтальных автопогрузчиков

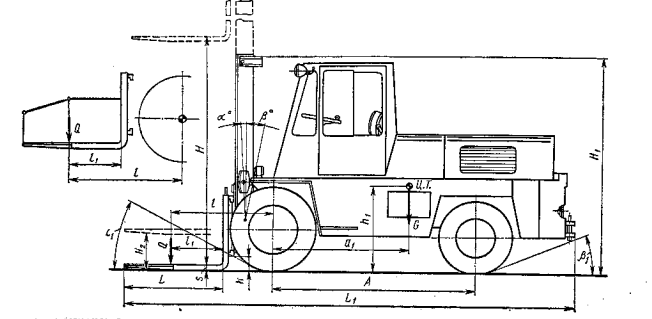

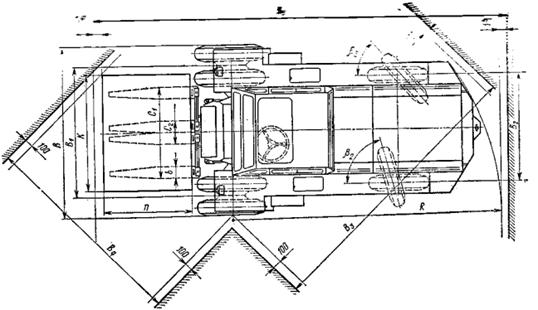

Рисунок 1.9 – Основные эксплуатационные параметры автопогрузчиков

При эксплуатации автопогрузчиков применяют сменное оборудование.

Ковши на автопогрузчиках бывают обычные и двухчелюстные. Их применяют для зачерпывания сравнительно легких насыпных грузов: гранулированного шлака, сухих песка и перелопаченного грунта, а главным образом, каменного угля при обслуживания котельных. Форма обычных ковшей для автопогрузчиков довольно многообразна. Учитывая, что работа ковшей у автопогрузчиков примерно такая же, как у одноковшовых погрузчиков, целесообразно воспользоваться для них формой ковшей, хорошо отработанной у последних.

Двухчелюстные ковши изготовляют только для автопогрузчиков грузоподъемностью 3,2 и 5 т соответственно с ковшами грузоподъемностью 2300 и 3500 кг и объемом 1,4 и 1,8 м3.
