Гидравлические системы АКПП

Гидравлическая система управления играет очень важную роль в обеспечении нормальной работы автоматической трансмиссии. Без гидравлической системы невозможна ни передача мощности, ни автоматическое управление трансмиссией. Рабочая жидкость обеспечивает смазку, переключение передач, охлаждение и соединение трансмиссии с двигателем. При отсутствии рабочей жидкости ни одна из этих функций не буде

т выполняться. Поэтому перед детальным изучением работы фрикционов и тормозов автоматической трансмиссии необходимо изложить основные положения гидравлики.

Гидравлический «рычаг» (Закон Паскаля)

В начале 17-го века французский ученый Паскаль открыл закон гидравлического рычага. Проведя лабораторные исследования, он выяснил, что сила и движение могут передаваться посредством сжатой жидкости. Дальнейшие исследования Паскаля с использованием грузов и поршней различной площади показали, что гидравлические системы можно использовать в качестве усилителей, а соотношения между силами и перемещениями в гидравлической системе подобны соотношениям сил и перемещений в рычажной механической системе.

Закон Паскаля гласит:

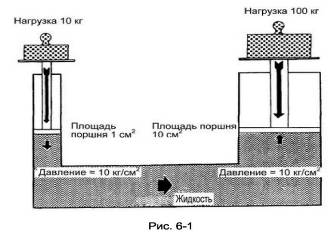

"Давление на поверхности жидкости, вызванное внешними силами, передается жидкостью одинаково во всех направлениях". В правом цилиндре (рис. 6-1) создается давление пропорциональное площади поршня и приложенному усилию. Если к поршню приложено усилие 100 кг, а его площадь -10 см2, то созданное давление будет равно 100 кг/10 см2=10 кг/см2. Вне зависимости от формы и размеров системы давление жидкости распределяется равномерно. Другими словами, давление жидкости одинаково во всех точках.

Естественно, если жидкость не сжимать, то давление создаваться не будет. К этому могут привести, например, утечки через уплотнения поршня. Поэтому уплотнение поршня играет важную роль в обеспечении нормальной работы гидравлической системы.

Необходимо отметить, что, создав давление 10 кг/см2, можно перемещать груз массой 100 кг, прикладывая к другому поршню (меньшего диаметра) усилие всего 10 кг. Приведенный закон очень важен, так как он используется при управлении фрикционными муфтами и тормозами.

1.2. ОСНОВНЫЕ ЭЛЕМЕНТЫ ГИДРАВЛИЧЕСКИХ СИСТЕМ УПРАВЛЕНИЯ АКПП

Рассмотрим теперь, принципы работы элементов, входящих в состав гидравлической части системы управления АКПП.

Рассмотрим, каким образом происходит формирование, регулирование и изменение различных давлений, используемых в системе управления автоматических коробок передач, назначение и принципы работы других клапанов, их взаимодействие при переключении передач. Кроме того, будет показано, каким образом осуществляется управление качеством переключения. В заключении рассмотрим принципы работы системы смазки, охлаждения ATF и управления блокировочной муфтой гидротрансформатора.

Поток жидкости в АКПП создается насосом, расположенным в передней части картера трансмиссии между гидротрансформатором и коробкой передач. Обычно, насос приводится непосредственно от двигателя через корпус гидротрансформатора и приводную втулку (рис.6-3). Основная задача насоса -обеспечение независимо от режима работы двигателя непрерывным потоком ATF всех обслуживаемых систем.

Для управления коробкой передач ATF от насоса через систему клапанов подводится к исполнительным элементам управления тормозами и блокировочными муфтами. Все это, вместе, называется гидросистемой управления АКПП. К элементам гидросистемы относятся насосы, гидроцилиндры, бустеры, поршни, жиклёры, гидроаккумуляторы и клапаны.

В процессе развития гидросистема претерпела значительные изменения, в основном с точки зрения выполняемых функций. Первоначально, она отвечала за все процессы, происходящие в АКПП во время движения автомобиля. Она формировала все необходимые давления, определяла моменты переключения передач, отвечала за качество переключения и т.п. Однако, с момента появления на автомобилях электронных блоков управления, гидросистема утратила часть своих функций в управлении АКПП. В настоящее время большая часть управляющих функции АКПП переданы электронному блоку управления, а гидросистема используется только лишь в качестве исполнительного элемента.

Перед тем, как приступить к изучению принципов работы гидравлической части системы управления, познакомимся с основами работы наиболее часто используемых в ней гидравлических элементов.

Гидросистемы автоматических коробок передач схожи, поскольку все они состоят из одних и тех же элементов. Даже в самой современной АКПП с электронным блоком управления используется гидросистема, мало, чем отличающаяся по составу элементов от АКПП с чисто гидравлической системой управления.

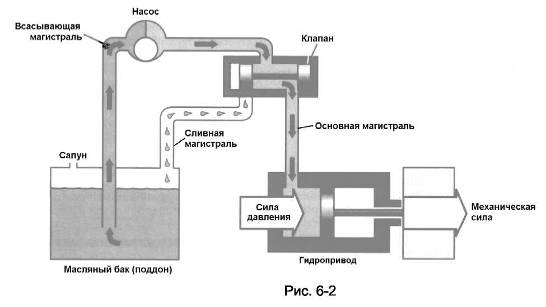

Любую гидравлическую систему управления АКПП упрощенно можно представить в виде системы, состоящей из резервуара (поддона), насоса, клапанов, соединительных каналов (магистралей) и устройств, преобразующих гидравлическую энергию в механическую (гидропривод) (рис.6-2).

1.2.1. РЕЗЕРВУАР ДЛЯ ATF

Для нормальной работы гидросистемы необходимо, чтобы в резервуаре постоянно находился определенный уровень ATF. Функцию резервуара в АКПП легковых автомобилей, как правило, выполняет поддон или картер трансмиссии.

Поддон через трубку щупа для измерения уровня ATF или сапун соединяется с атмосферой. Соединение с атмосферой необходимо для нормальной работы насоса и манжетных уплотнений. Во время работы насос создает во всасывающей магистрали разряжение, в результате чего ATF из поддона под действием атмосферного давления поступает через фильтр во всасывающую магистраль насоса.

Если роль резервуара ATF выполняет поддон, то внутри него располагается постоянный магнит (иногда он находится внутри сливной пробки) для улавливания железных продуктов износа.

1.2.2. НАСОС

Создание непрерывного потока жидкости, а также давления, в гидросистеме АКПП осуществляется с помощью насоса. Однако следует отметить, что насос непосредственно не формирует давление. Давление возникает только в том случае, если в гидросистеме имеется сопротивление потоку жидкости. Первоначально ATF свободно заполняет систему управления АКПП. Только после полного заполнения в гидросистеме из-за наличия тупиковых каналов начинает формироваться давление.

Обычно, насосы располагают между гидротрансформатором и коробкой передач и приводят через корпус гидротрансформатора и приводную втулку (рис.6-3) непосредственно от коленчатого вала двигателя. Таким образом, если двигатель не работает, то насос не может создавать давление в гидросистеме управления АКПП.

В настоящее время в трансмиссиях с автоматическими коробками передач используются насосы, следующих типов:

• шестерёнчатого;

• трохоидного;

• лопастного.

Принцип работы насосов шестерёнчатого и трохоидного типов весьма схож. Эти насосы относятся к насосам постоянной производительности. За один оборот коленчатого вала двигателя они поставляют в гидросистему постоянный объём жидкости, независимо от режима работы двигателя и потребностей гидросистемы. Поэтому, чем выше частота вращения двигателя, тем большее количество ATF за единицу времени поступает в гидросистему управления АКПП, и наоборот, чем ниже частота вращения двигателя, тем меньший объём ATF за единицу времени попадает в гидросистему. Таким образом, режим работы таких насосов никак не учитывает потребностей самой системы управления в количестве ATF, необходимой для управления переключениями, подпитки гидротрансформатора и т.п. В результате в случае малой потребности ATF, большая часть подаваемого насосом в гидросистему жидкости, будет сливаться через регулятор давления обратно в поддон, что приводит к лишним потерям мощности двигателя и снижению топливно-экономических показателей автомобиля. Но при этом насосы шестерёнчатого и трохоидного типа имеют достаточно простую конструкцию и надежны в эксплуатации.
