Гидравлические системы АКПП

Предохранительный клапан

Назначение предохранительного клапана заключается в предохранении магистрали, в которой он установлен, от чрезмерно высокого давления. В случае, когда давление превысит определенную величину, сила давления, действующая на клапан, сжимает его пружину, и клапан открывается, соединяя при этом магистраль со сливом в поддон (рис.6-13). Давление в магистрали и, сле

довательно, сила давления быстро уменьшаются, и пружина вновь закроет клапан.

Отсутствие предохранительного клапана может приводить к нежелательным последствиям, как, например, разрушение уплотнений, появлению утечек и т.п. Поэтому в гидроситеме управления АКПП, как правило, используется несколько предохранительных клапанов.

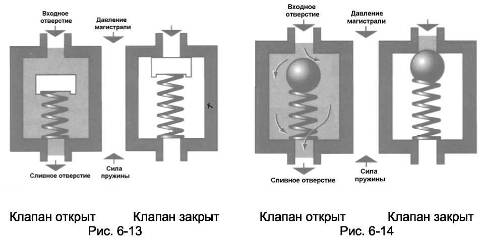

Предохранительные клапаны бывают двух типов: тарельчатые (рис.6-13) и шариковые (рис.6-14).

Клапаны, управляющие потоками жидкости

Клапаны, управляющие потоками жидкости или клапаны переключения, направляют ATF из одного канала в другой. Эти клапаны открывают или закрывают проходы в соответствующие магистрали. В автоматических коробках передач используется несколько типов клапанов переключения.

Одноходовые клапаны

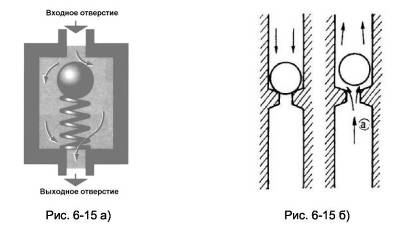

Эти клапаны управляют потоком жидкости в одной магистрали (рис.6-15). Одноходовой клапан очень похож на предохранительный клапан, за исключением того, что при открытии клапана ATF попадает не в поддон, а в какую-то магистраль. Пока, давление не достигнет определенной величины, пружина подпирает шарик и не позволяет, таким образом, жидкости перемещаться по магистрали, где установлен этот клапан. При определенном давлении, которое также определяется жёсткостью пружины, клапан открывается и ATF попадает в магистраль (рис.6-15а). Движение жидкости через клапан будет происходить до тех пор, пока давление не станет меньше заданной пружиной величины. Движение жидкости в обратном направлении через одноходовой клапан невозможно.

Второй тип одноходового клапана - клапан, в котором сила пружина заменена силой тяжести. Принцип работы такого клапана точно такой же, как и одноходового клапана с пружиной, но только сила пружины заменена силой тяжести самого шарика.

Двухходовые клапаны

Двухходовой клапан управляет потоками жидкости одновременно в двух магистралях, направляя поток ATF в выходную магистраль либо из левой входной магистрали, либо из правой входной магистрали (рис.6-16).

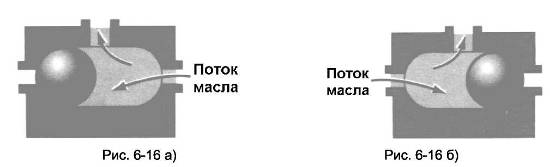

При поступлении жидкости из правой входной магистрали шарик перекатывается и садится в левое седло клапана, перекрывая тем самым доступ жидкости в левую входную магистраль (рис.6-16а). ATF из правой входной магистрали через клапан направляется в выходную магистраль. В случае, если жидкость подводится к клапану через левую входную магистраль, шарик перекрывает правую входную магистраль (рис.6-16б), обеспечивая тем самым доступ ATF из левой входной магистрали в выходную магистраль.

Шарики клапанов, управляющих потоками жидкости обычно изготавливаются из стали, но в некоторых АКПП используются шарики, изготовленные из резины, нейлона или композитного материала. Стальные шарики обладают большей износостойкостью, но вызывают больший износ седла клапана. Шарики, изготовленные из других материалов, меньше изнашивают седла клапана, но больше изнашиваются сами.

Клапан выбора режима (ManualValve)

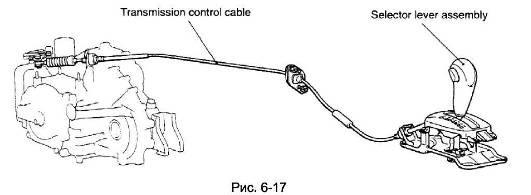

Клапан выбора режима (рис.6-17), является одним из основных управляющих элементов в гидравлической системе АКПП.

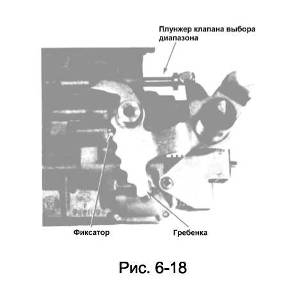

Этот клапан имеет механическую связь с рычагом селектора режимов, установленного в салоне автомобиля. Перемещение селектора через механическую связь передается клапану выбора режима, каждое положение которого фиксируется с помощью специального механизма - гребёнки, поджимаемой пружинным фиксатором (рис.6-18).

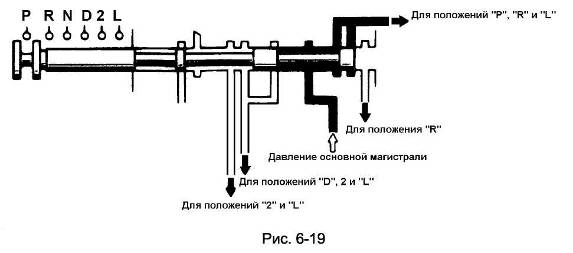

Основная задача клапана выбора режима распределить поток ATF таким образом, чтобы жидкость подводилась только к тем клапанам переключения, которые используются для включения разрешенных в данном режиме передач. К клапанам переключения передач, включение которых запрещено в выбранном режиме, ATF не подводится (рис.6-19).

Клапаны, формирующие вспомогательные давления

Основными параметрами состояния автомобиля, по соотношению которых в АКПП определяются моменты переключения передач, являются скорость движения автомобиля и загруженность двигателя, определяемая углом открытия дроссельной заслонки и оборотами коленчатого вала. В чисто гидравлических системах управления для определения этих двух параметров формируются соответствующие давления, для чего используется давление основной магистрали, которое подводится к соответствующему клапану, на выходе из которого, в зависимости от назначения клапана, формируется либо давление пропорциональное скорости движения автомобиля, либо давление пропорциональное степени открытия дроссельной заслонки.

Для получения давления, зависящего от загруженности двигателя, используется клапан-дроссель, который, чаще всего располагается в клапанной коробке. Управление этим клапаном на различных моделях АКПП осуществляется двумя различными способами. В соответствии с первым способом используется механическая связь между дроссельной заслонкой двигателя и клапаном-дросселем. В качестве механической связи может использовать либо трос, либо система тяг и рычагов. Во втором способе для управления клапаном-дросселем используется вакуумный модулятор. Модулятор с помощью трубки соединен с задроссельным пространством впускного коллектора двигателя. Степень разряжения во впускном коллекторе и является задающим параметром для получения давления, пропорционального степени загруженности двигателя. Чем выше загрузка двигателя, тем выше давление, которое формирует клапан-дроссель. Часто давление клапана-дросселя называю TV-давлением, что происходит от английского словосочетания «Throttle Valve pressure».

Для получения давления, пропорционального скорости движения автомобиля, используются скоростные регуляторы давления, принцип работы которых аналогичен принципу работы центробежного регулятора. Привод скоростного регулятора давления осуществляется механическим путем и весьма схож с механическим приводом спидометра. Устанавливается скоростной регулятор, как правило, на выходном валу коробки передач, и он устроен таким образом, что с увеличением частоты вращения выходного вала АКПП, увеличивается и формируемое скоростным регулятором давление.

Давление клапана-дросселя и скоростного регулятора подводится к клапанам переключения передач. Соотношение этих давлений, действующих на торцы клапанов переключения, и определяет моменты переключения передач в АКПП с чисто гидравлической системой управления.
