Гидравлические системы АКПП

Жиклёры

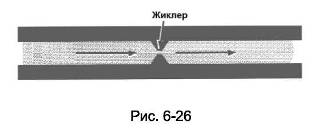

Жиклёр - это резкое локальное уменьшение площади поперечного сечения канала (рис.6-26). Жиклёр создает дополнительное сопротивление для движения жидкости, что позволяет, например, снизить скорость заполнения жидкостью гидроцилиндра или бустера фрикционного элемента управления.

Из-за резкого изменения

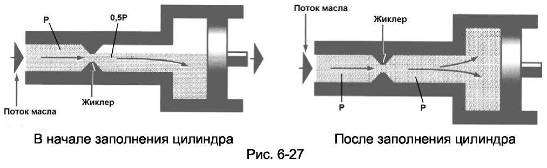

поперечного сечения канала жидкость не может свободно проходить через жиклёр, и поэтому со стороны насоса создается повышенное давления, а за жиклёром формируется более низкое давление. Если за жиклёром нет тупика, т.е. жидкость может свободно двигаться дальше, то в канале возникает перепад давлений. Если же после жиклёра имеется тупик в виде гидроцилиндра или бустера фрикционного элемента управления (рис.6-27), то давление по обе стороны жиклёра по истечении некоторого времени постепенно станет одинаковым.

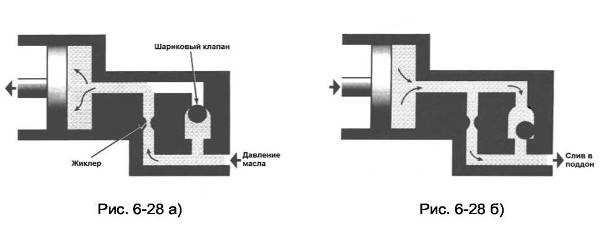

Жиклёры используются в гидросистемах управления АКПП для обеспечения плавного нарастания давления или управления расходом жидкости. Как правило, жиклёры устанавливаются перед гидроцилиндром или бустером фрикционных элементов управления АКПП, где они совместно с гидроаккумуляторами формируют требуемый закон нарастания давления. Поэтому при включении фрикционного элемента управления жиклёры играют весьма существенную роль. Однако, для того, чтобы процесс переключения передачи проходил с высоким качеством (без заметных толчков автомобиля и повышенного скольжения во фрикционных элементах управления), необходимо быстро сбрасывать давление в гидроприводе выключаемого элемента управления. Наличие же в канале жиклёра не позволяет это сделать, поэтому в схемах управления АКПП иногда к гидроприводу подводятся два канала (рис.6-28).

В одном канале устанавливается жиклёр, а во втором шариковый клапан одностороннего действия. Во время включения фрикционного элемента давление жидкости, подводимой из основной магистрали, прижимает шарик к седлу клапана (рис.6-28а). В результате жидкость попадает в гидропривод только через жиклёр, и формирование давления происходит по заданному закону. В случае выключения фрикционного элемента гидропривод соединяется со сливной магистралью, поэтому давление отжимает шарик клапана одностороннего действия (рис.6-28б), и жидкость вытекает по двум каналам, что значительно увеличивает скорость его опорожнения.

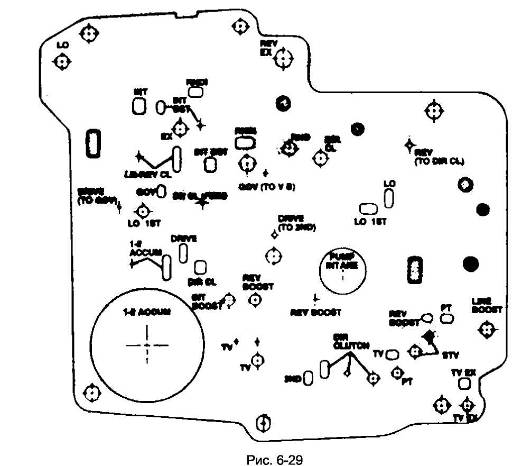

Жиклёры, как правило, располагаются в сепараторной пластине клапанной коробки, и представляют собой отверстия вполне определенного диаметра (рис.6-29).

Гидроаккумуляторы

Гидроаккумулятор представляет собой обычный цилиндр с подпружиненным поршнем, который устанавливается параллельно гидроцилиндру или бустеру фрикционного элемента управления АКПП, и его задачей является снижение скорости нарастания давления в гидроприводе. В настоящее время используются два типа аккумуляторов: обычные и управляемые клапаном.

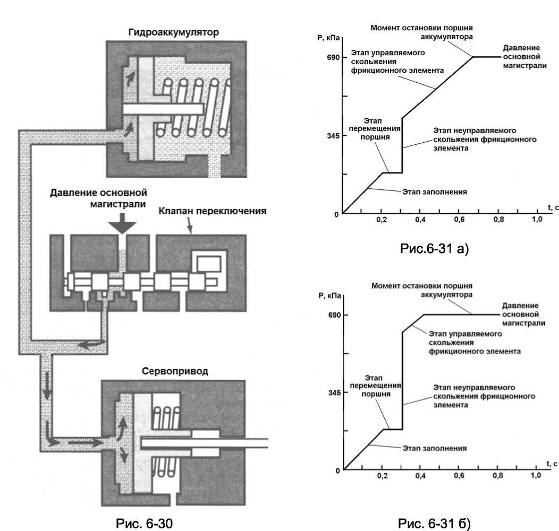

В случае использования обычного гидроаккумулятора (рис.6-30), процесс включения любого фрикционного элемента можно разделить на четыре этапа (рис.6-31):

• этап заполнения цилиндра или бустера;

• этап перемещения поршня;

• этап неуправляемого включения фрикционного элемента;

• этап управляемого включения фрикционного элемента. После того, как клапан переключения переместится и соединит основную

магистраль с каналом подвода давления в гидропривод фрикционного элемента управления АКПП, жидкость начинает заполнять цилиндр или бустер (этап заполнения). По окончании этого этапа поршень гидропривода под действием давления начинает перемещаться, выбирая при этом зазор во фрикционном элементе (этап перемещения поршня). При соприкосновении поршня с пакетом фрикционных дисков поршень останавливается и начинает сжимать пакет фрикционных дисков. Причем, поскольку перемещение поршня прекратилось, то давление в гидроцилиндре или бустере, практически мгновенно изменяется до некоторой величины, которая определяется жёсткостью и величиной предварительной деформацией пружины гидроаккумулятора.

Следует отметить, что жёсткость и предварительная деформация пружины подбираются таким образом, чтобы на первых трех этапах работы поршень гидроаккумулятора оставался неподвижным. После того, как давление в гидроприводе и, следовательно, в гидроаккумуляторе достигнет величины, при которой сила давления на поршень гидроаккумулятора, будет способна преодолеть силу пружины, начнется заключительный, этап управляемого включения фрикционного элемента. Перемещение поршня гидроаккумулятора приводит к снижению интенсивности нарастания давления в гидроприводе, и в результате происходит плавное включение фрикционного элемента. В момент остановки поршня гидроаккумулятора давление в гидроцилиндре или бустере должно стать равным давлению основной магистрали. На этом процесс включения фрикционного элемента заканчивается.

Нетрудно показать, что, чем меньше жёсткость или предварительная деформация пружины гидроаккумулятора, тем меньше скачок давления на третьем этапе включения фрикционного элемента управления и тем более растянут этап управляемого скольжения фрикционного элемента (рис.6-31а). И, наоборот, увеличение жёсткости или величины предварительной деформации пружины приводят к большему скачку давления в гидроприводе и уменьшению времени скольжения фрикционного элемента.

Следует отметить, что изменение жёсткости пружины в ту или иную сторону от номинальной величины приведет к ухудшению качества включения фрикционного элемента. Уменьшение жёсткости или величины предварительной деформации пружины вызовет чрезмерное длительное скольжение фрикционного элемента, и, как следствие этого, быстрый износ фрикционных накладок. При увеличении этих двух параметров включение фрикционного элемента должно происходить ударно, что будет ощущаться пассажирами автомобиля в форме неприятных толчков.

Таким образом, качество включения фрикционного элемента определяется тем, насколько правильно подобраны жёсткость и величина предварительной деформации пружины гидроаккумулятора. Однако, такое устройство гидроаккумулятора не позволяет изменять время включения фрикционного элемента в зависимости от того, с какой интенсивность водитель нажимает на педаль управления дроссельной заслонкой. Как уже отмечалось выше, если водитель спокойный и не нажимает до упора на педаль управления дроссельной заслонкой, то гидросистема должна обеспечивать мягкие, практически незаметные переключения. Если же водитель предпочитает разгон с большим ускорением, то основная задача системы управления в этом случае - обеспечить быстрые во времени переключения, принося в жертву этому качество переключения. И все это должен обеспечивать один и тот же гидроаккумулятор. Для решения этой задачи в автоматических коробках передач используется весьма простой прием. К поршню гидроаккумулятора со стороны расположения пружины подводится давление, называемое давлением подпора (рис.6-32).
