Гидравлические системы АКПП
В процессе работы насоса всегда возникают утечки, поэтому ATF может скапливаться в полости образованной подвижным кольцом и правой частью корпуса насоса. Наличие в этой полости ATF может привести к возникновению давления, которое будет препятствовать перемещению подвижного кольца. Поэтому эту полость соединяют со сливной магистралью с тем, чтобы просочившаяся туда ATF сливалась в поддон и не ме
шала перемещению подвижного кольца.

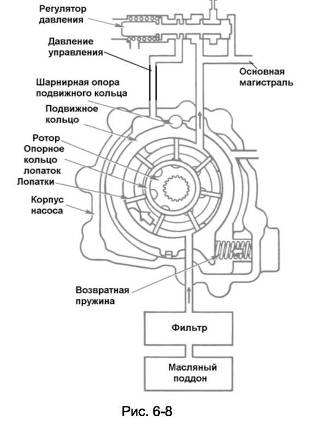

Управление производительностью лопастного насоса осуществляет регулятор давления (рис.6-8), который в процессе движения автомобиля соответствующим образом формирует управляющее давление, корректируя при этом производительность насоса.
1.2.3. КЛАПАНЫ
Каждая АКПП имеет клапанную коробку, в которой расположены всевозможные клапаны, выполняющие в составе гидравлической части системы управления различные функции. Все многочисленные клапаны можно разделить по их функциональному назначению на две группы:
• клапаны, регулирующие давление;
• клапаны, управляющие потоками ATF.
В гидросистемах АКПП с электронным блоком управления активно используются электромагнитные клапаны (соленоиды), которые позволяют достаточно точно управлять фрикционными элементами управления, учитывая при этом разнообразные условия эксплуатации автомобиля. Кроме того, использование соленоидов значительно упрощает конструкцию клапанной коробки.
Принцип работы клапанов

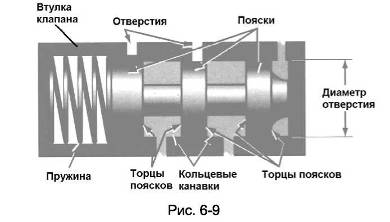

Большинство клапанов, используемых в системах управления АКПП, представляют собой клапаны золотникового типа и несколько напоминают катушку (рис.6-9). Клапан имеет, как минимум, два пояска, с помощь которых образуется кольцевая канавка.
Клапан перемещается внутри отверстия втулки. При этом пояски перекрывают то или иное отверстие во втулке клапана. Давление, действующее на торцы клапана, совместно с пружиной определяют его положение относительно отверстий. В клапанных коробках АКПП можно найти множество вариантов исполнения клапанов золотникового типа. Некоторые, наиболее простые, имеют только одну кольцевую канавку и управляют только одним отверстием, в то время как другие клапаны могут иметь четыре и более кольцевых канавок и отверстий. Пружина чаще всего устанавливается только с одного торца клапана, и при отсутствии давления смещает клапан в одно из предельных положений.

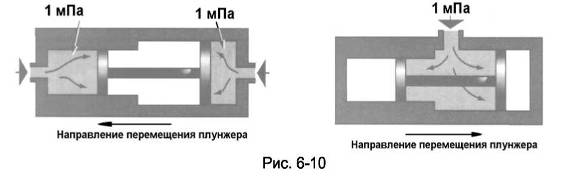

Торцы поясков, образующих кольцевые канавки, не всегда имею одинаковый диаметр. Разные диаметры торцевых поверхностей поясков позволяют формировать силы, действующие на клапан, различной величины, поскольку согласно основному закону гидравлики сила давления, действующего на какую-либо поверхность прямо пропорциональна площади этой поверхности. С помощью поясков различного диаметра также можно осуществлять управление положением клапана относительно отверстий. При равном давлении клапан будет перемещаться в сторону действия той силы, которая формируется на большей площади (рис.6-10).
В клапанах часто используются пружины, обеспечивающие дополнительную силу, направление которой может совпадать или не совпадать с направлением суммарной силы давления жидкости на торцы клапана (рис.6-9). В большинстве случаев, с помощью пружин осуществляется согласование работы клапанов с характеристиками автомобиля, на котором используется данная трансмиссия. Это позволяет использовать одну и туже трансмиссию на различных автомобилях, отличающихся друг от друга как по массе, так и по мощности двигателя. Для каждого клапана подбирается пружина вполне определенной жёсткости и длины.
Большинство пружин, используемых в одной и той же клапанной коробке, не взаимозаменяемы и, поэтому их использование в других клапанах не допустимо.
Клапаны, регулирующие давление
Клапаны, регулирующие давление, предназначены для формирования в гидросистеме давления, пропорционального тому или иному параметру состояния автомобиля (скорости автомобиля, углу открытия дроссельной заслонки и др.), или для поддержания давления в переделах заданной величины. В автоматических коробках передач используется два типа таких клапанов: регуляторы давления и предохранительные клапаны.
Принцип действия регулятора давления
Регулятор давления представляет собой комбинацию клапана золотникового типа и пружины. Подбирая соответствующим образом характеристики пружины можно задавать величину давления, формируемого данным клапаном. Если регулятор давления установлен в магистрали сразу же после насоса, то, как уже отмечалось выше, формируемое им давление называется давлением основной магистрали или рабочим давлением.

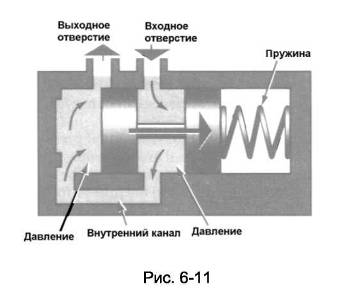

Принцип работы регулятора давления достаточно прост. На один торец клапана действует пружина, а к другому подводится давление (рис.6-11).
В начальный момент клапан под действием пружины находится в крайнем левом положении. В таком положении он открывает входное отверстие и перекрывает своим левым пояском выходное отверстие. При поступлении в клапан жидкости, в кольцевой канавке и в левой полости клапана начинает формироваться давление, которое создает на левом торце клапана силу, пропорциональную величине формируемого давления и площади торца клапана. Как только, сила давления достигнет величины, способной деформировать пружину, клапан начнет перемещаться вправо, открывая при этом выходное отверстие и перекрывая входное отверстие. В результате ATF устремится в выходное отверстие и давление в клапане начнет уменьшаться. Сила давления на левый торец клапана уменьшается, и клапан под действием пружины начнет перемещаться влево. Выходное отверстие перекрывается, а входное вновь откроется. Давление в клапане опять возрастет, и процесс повторится вновь. Результатом такой работы клапана будет определенное устойчивое давление в выходной магистрали. Величина этого давления определяется, прежде всего, жёсткостью пружины. Чем жестче пружина, тем выше давление в выходной магистрали.
В некоторых регуляторах давления к клапану со стороны пружины подводится дополнительно давление, например, пропорциональное углу открытия дроссельной заслонки, что позволяет получать на выходе давление основной магистрали, зависящее уже и от режима работы двигателя. Бывают и более сложные схемы регулирования давления в основной магистрали.
Электромагнитные клапаны (соленоиды) регулирования давления

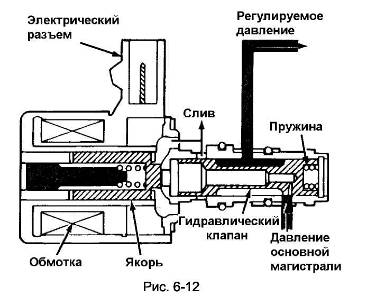

В системах управления с электронным блоком управления для регулирования давления в основной магистрали используются PWM-соленоиды или по-другому Duty Control-соленоиды (рис.6-12).
Для управления такими соленоидами электронный блок непрерывно посылает сигналы определённой частоты. Управление заключается в изменении времени включенного состояния соленоида по отношению ко времени выключенного состояния при неизменной частоте сигнала, в зависимости угла открытия дроссельной заслонки, скорости автомобиля и других параметров. При этом клапан соленоида постоянно находится в циклическом режиме «Вкл»-«Выкл». Такой способ регулирования давления позволяет весьма точно формировать давление в системе управления в зависимости от параметров движения автомобиля.
