Гидравлические системы АКПП

В современных трансмиссиях с электронными блоками управления необходимость формирования TV-давления и давления скоростного регулятора отпала. Теперь для определения положения дроссельной заслонки двигателя и скорости автомобиля используются соответствующие электрические датчики. Сигналы этих датчиков поступают в электронный блок управления, где на основе анализа их сигналов, а также сигналов ря

да других датчиков, вырабатывается определенное решение и выдается сигнал на соответствующий соленоид.

Клапаны переключения

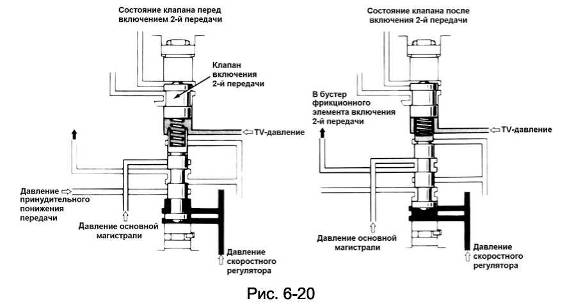

Клапаны переключения предназначены для управления переключением передач (рис.6-20).

В чисто гидравлических системах управления моменты переключения определяются соотношением TV-давления и давления скоростного регулятора. Поэтому к одному торцу клапана подводится давление клапана-дросселя, а к другому давление скоростного регулятора (рис.6-20). В зависимости от соотношения этих давлений клапан может занимать крайнее нижнее положение (передача выключена) или крайнее верхнее положение (передача включена). С помощью пружины, действующей на торец клапана со стороны подвода TV-давления, можно осуществлять корректировку моментов включения и выключения передачи. Кроме того, пружина при отсутствии в гидросистеме давления удерживает клапан переключения в положении, соответствующему выключению передачи.

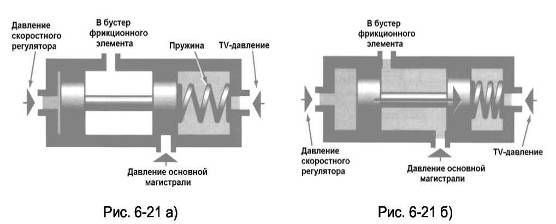

Рассмотрим принцип работы клапана переключения несколько подробнее. В начальный момент суммарная сила упругости пружины и давления клапана-дросселя, действующая на правый торец клапана, больше силы давления скоростного регулятора, которая приложена к левому торцу клапана (рис.6-21а). Это обстоятельство определяет крайнее левое положение клапана. При этом клапан своим правым пояском перекрывает отверстие подвода давления основной магистрали и не позволяет, таким образом, жидкости пройти через клапан и попасть в гидропривод фрикционного элемента управления АКПП.

Как только сила давления скоростного регулятора, в результате роста скорости автомобиля, станет больше суммарной силы пружины и силы давления клапана-дросселя, так сразу же клапан переместится в крайнее правое положение (рис.6-21 б). При этом основная магистраль через клапан переключения соединяется с магистралью подвода давления в бустер фрикционного элемента управления, в результате чего начнется процесс переключения передачи.

1.2.4. КЛАПАННАЯ КОРОБКА

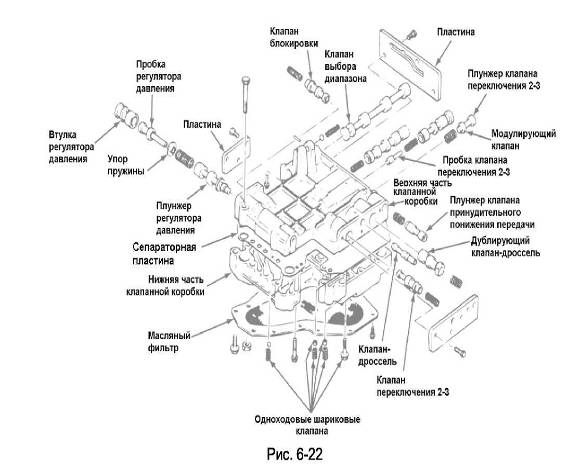

Большая часть клапанов системы управления АКПП расположено в клапанной коробке (рис.6-22). Корпус клапанной коробки чаще всего изготавливается из алюминиевого сплава. Клапанная коробка с помощью болтов крепится к картеру АКПП.

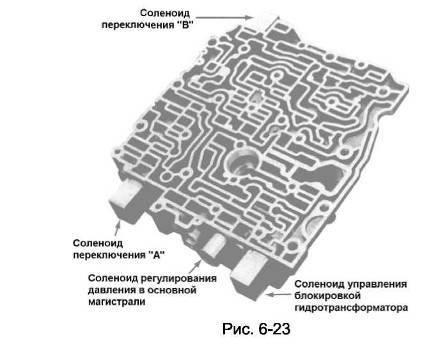

В корпусе клапанной коробки имеются многочисленные каналы весьма причудливой формы. В некоторых таких каналах устанавливаются одноходовые шариковые клапаны. Кроме того, на торцевых поверхностях имеются отверстия для установки в них деталей многочисленных клапанов. Большинство клапанных коробок состоит из двух или трех частей, которые стягиваются между собой болтами, а между ними устанавливают сепараторные (разделительные) пластины с прокладками. Часть каналов гидросистемы, а иногда и часть клапанов располагаются в картере АКПП. Сепараторные пластины имеют большое количество калиброванных отверстий (жиклёров), через которые осуществляется сообщение между различными частями клапанной коробки.

1.2.5. ГИДРАВЛИЧЕСКИЕ МАГИСТРАЛИ

Насос всасывает ATF из поддона, который затем, пройдя регулятор давления, попадает в клапанную коробку. В клапанной коробке происходит распределение потока жидкости к соответствующим сервоприводам, с помощью которых и осуществляется управление фрикционными муфтами и тормозами. Кроме того, часть жидкости из регулятора давления подается в систему подпитки и управления блокировочной муфтой гидротрансформатора. После гидротрансформатора ATF попадает в систему охлаждения, затем используется в системе смазки АКПП и вновь попадает в поддон.

Для обеспечения нормальной циркуляции ATF в описанном контуре используются специальные каналы. В валах также имеются отверстия для подвода ATF в бустеры фрикционных элементов управления и к трущимся поверхностям для обеспечения их смазки.

1.2.6 ГИДРОЦИЛИНДР

Гидроцилиндр - это исполнительный механизм системы управления АКПП. Эти механизмы преобразовывают давление трансмиссионной жидкости в механическую работу, обеспечивая тем самым, включение и выключение фрикционных элементов управления.

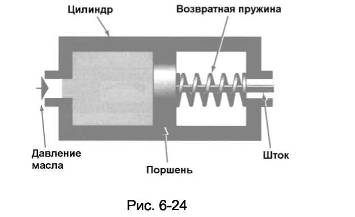

Давление жидкости создает силу на поверхности поршня гидроцилиндра, которая вызывает перемещение поршня (рис.6-24). Величина этой силы пропорциональна площади поршня и давлению, действующего на поршень.

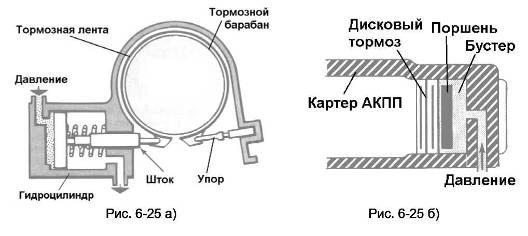

Термин гидроцилиндр, как правило, относится к механизму, который используется для включения ленточного тормоза (рис.6-25а). Если же речь идет о включении дискового тормоза или блокировочной муфты, то используется термин «бустер» (рис.6-25б), который представляет собой кольцевое пространство, куда подается ATF.

1.2.7. ЖИКЛЁРЫ И ГИДРОАККУМУЛЯТОРЫ

Второй основной задачей любой системы управления АКПП, после определения моментов переключения передач, является задача обеспечение требуемого качества самих переключений. Иными словами система управления АКПП должна так управлять переключениями, чтобы исключить слишком длительное скольжение фрикционных элементов, но при этом и не слишком быстро их включать, иначе, пассажиры будут ощущать во время переключения передач толчки. Все эти моменты, связанные с качеством переключения передач, обуславливаются скоростью изменения давления в гидроприводах фрикционных элементов управления АКПП. Если давление в гидроприводе нарастает слишком быстро, то во время переключения передачи будет ощущаться толчок. При слишком медленном нарастании давления фрикционные элементы будут слишком долго скользить, что отражается неоправданным увеличением оборотов двигателя, и, кроме того, отрицательно сказывается на долговечности фрикционных элементов.

Поэтому в системе управления любой АКПП можно найти элементы, отвечающие за качество переключения передач. К таким элементам относятся жиклёры и гидроаккумуляторы, которые используются в настоящее время в каждой модели АКПП, независимо от используемой на ней типа системы управления (чисто гидравлическая или электрогидравлическая). Если управление АКПП осуществляется с помощью электронного блока управления, то за качество переключения дополнительно отвечает еще и сам блок управления, который во время переключения передачи соответствующим образом изменяет давление в основной магистрали. Кроме того, в некоторых моделях АКПП используются специальные соленоиды, назначение которых - обеспечение требуемого качества переключения передач.
