Линия электропередачи напряжением 500 кВ

Таблица 4.4

Расчет потерь электроэнергии в трансформаторах

ΔWГОД.ВЛ =Σ ΔWгод.вл – годовые потери энергии во всех линиях

ΔWГОД.Т =Σ ΔWгод.т – годовые потери энергии во всех трансформаторах

ΔWГОД = ΔWГОД.ВЛ + ΔWГОД.Т – суммарные годовые потери энергии

ΔWГОД.ВЛ =15100 МВт·ч/год

ΔWГОД.Т = 4400 МВт·ч/год

ΔWГОД = 15100 + 4400 = 19500 МВт·ч/год

Стоимость 1 кВт час потерянной электроэнергии 1,0 коп = 0,01 тыс.руб/МВт·ч

ИΣпотерь = 0,01·19500 = 195 тыс. руб.

ИΣ = 368 + 195 = 583 тыс. руб.

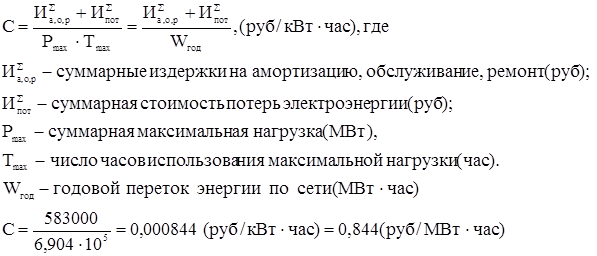

Расчёт себестоимости передачи электроэнергии выполним по формуле:

Вывод: В данной главе определили технико-экономические показатели электропередачи: для линии СВН и для районной сети. Были приведены полные капиталовложения, полные ежегодные издержки, расчёт себестоимости передачи электроэнергии, которая составила 1,46 руб за МВт·час для линии 500 кВ и 0,844 руб за МВт·час для районной сети.

5. МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ И ЭКОЛОГИЧНОСТИ ПРИ ПРОФИЛАКТИЧЕСКИХ ИСПЫТАНИЯХ ИЗОЛЯЦИИ ВОЗДУШНЫХ ЛИНИЙ

5.1 Назначение и существующие методы профилактических испытаний изоляции действующих воздушных линий электропередачи

За состоянием изоляторов ведутся наблюдения при осмотрах линий, при верховых осмотрах линий под напряжением, при верховых ревизиях отключенных линий; производятся периодические замеры распределения потенциала по гирлянде для фарфоровых изоляторов с помощью измерительной штанги с целью выявления «нулевых» и дефектных изоляторов.

Характер распределения потенциала по гирлянде с хорошими изоляторами может быть представлен в виде графика (рис. 5.1), где по оси абсцисс отложено количество изоляторов в гирлянде, начиная от траверсы и кончая изолятором у провода, а по оси ординат — напряжения, приходящиеся на каждый элемент. Из графиков видно, что распределение потенциала по гирлянде неравномерное: под наибольшим напряжением находится изолятор у провода; к середине гирлянды напряжение, приводящееся на каждый элемент, падает, а к траверсе вновь начи-нает возрастать. Существуют таблицы распределения напряжения по изоляторам в гирляндах для линий 35 – 500 кВ и нормы отбраковки.

рис. 5.1. График распределение напряжения по гирлянде 110 кВ

Производя замер напряжения, приходящегося на каждый элемент испытуемой гирлянды, и сравнивая его с нормами отбраковки, можно судить о качестве изоляторов. При этом бракуются те изоляторы, которые выдерживают менее 50% значения напряжения, указанного в таблице. Для замеров напряжения используют штангу с переменным искровым промежутком.

Более простым методом замера изоляторов является отбраковка только «нулевых» изоляторов или близких по своему состоянию к «нулевым» при помощи штанги с постоянным искровым промежутком («жужжащей» штанги). Величина искрового промежутка в этом случае устанавливается по напряжению, равному 2 кВ, а поэтому отбраковываются изоляторы, которые выдерживают напряжение 2 кВ и ниже. Наличие искры между электродами разрядника в этом случае свидетельствует о годности изолятора. Если же искры и треска нет, следовательно, изолятор бракуется и подлежит замене.

Таким образом, применяя головку штанги с постоянным искровым промежутком, мы не выявим те неполноценные изоляторы, которые выдерживают менее 50% положенного для этого элемента напряжения, поскольку напряжение на нем выше 2 кВ и «жужжащая» штанга этот неполноценный изолятор не выявит.

Преимуществами штанги с постоянным искровым промежутком являются ее простота и более высокая производительность труда при контроле изоляторов.

Для контроля изоляторов в натяжных гирляндах анкерных опор линий 500 кВ разработана и применяется ползунковая штанга.

В тех случаях, когда по условиям техники безопасности нельзя произвести контроль изоляторов штангами, могут применяться схемы для контроля изоляторов повышенным напряжением 50 кВ от постороннего источника питания на отключенных и заземленных линиях. Эти схемы ввиду сложности и громоздкости не нашли широкого распространения.
