Линия электропередачи напряжением 500 кВ

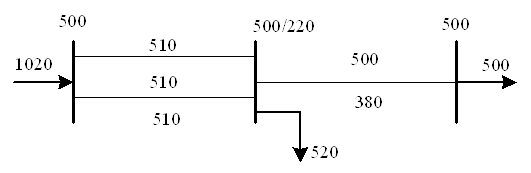

Рис 2.1. Вариант 1 схемы участков электропередачи

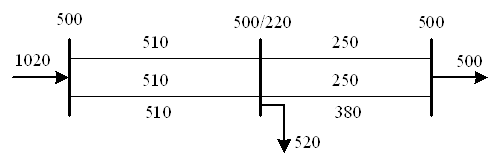

Рис 2.2. Вариант 2 схемы участков электропередачи

Выберем сечения проводов электропередачи.

Вариант 1

Линия 500 кВ длиной 510 км (две цепи)

Iрасч = Pmax. л./(N∙√3∙Uном∙cosφ)

Iрасч = 1020./(2∙√3∙500∙0,98) = 613 А

Fрасч = Iрасч/(n∙jрасч)

Fрасч = 613/(3∙1) = 205 мм2

Т.к. минимальное сечение провода по условиям короны для напряжения 500 кВ 300/66, то выбираем провод: 3×АС 300/66.

Iдоп = 3∙680 = 2040 А

2040 > 2∙613=1226,

значит провод по нагреву проходит

Линия 500 кВ длиной 380 км (одна цепь)

Iрасч = Pmax. л./(N∙√3∙Uном∙cosφ) = (P0 – Рпс)./(N∙√3∙Uном∙cosφ)

Iрасч = 500./(1∙√3∙500∙0,98) = 589 А

Fрасч = Iрасч/(n∙jрасч)

Fрасч = 589 /(3∙1) = 196 мм2

Т.к. минимальное сечение провода по условиям короны для напряжения 500 кВ 300/66, то выбираем провод: 3×АС 300/66.

Iдоп = 3∙680 = 2040 А

2040 > 589, значит провод по нагреву проходит

Вариант 2

Линия 500 кВ от ГЭС к промежуточной подстанции аналогична варианту 1, т. е. используется провод3×АС 300/66.

Линия 500 кВ длиной 380 км (две цепи)

Iрасч = Pmax. л./(N∙√3∙Uном∙cosφ) = (P0 – Рпс)./(N∙√3∙Uном∙cosφ)

Iрасч = 500./(2∙√3∙500∙0,98) = 295 А

Fрасч = Iрасч/(n∙jрасч)

Fрасч = 295 /(3∙1) = 98,2 мм2

Т.к. минимальное сечение провода по условиям короны для напряжения 500 кВ 300/66, то выбираем провод: 3×АС 300/66.

Iдоп = 3∙680 = 2040 А

2040 > 2∙295=590,

значит провод по нагреву проходит

2.2 Выбор схемы электрических соединений передающей станции и промежуточной подстанции

Вариант 1

С учетом собственных нужд (принимаем 1%): Ррасч = 1,01∙1020 = 1032МВт. Выбираем 4 гидрогенератора

СВФ 730/230 – 24.

Sном.г= 306 МВА, Рном. г = 260 МВт, U ном = 15,75 кВ, cosφ =0,85, Хd = 1,31,

Х’d = 0,44 , Х”d = 0,3.

Располагаемая мощность ГЭС равна 1040 МВт.

С учётом подключения одного генератора к блочному трансформатору выбираем четыре ТДЦ 400000/500 со следующими номинальными параметрами:

Sном. тр = 400 МВА, Uвн ном = 525 кВ, Uнн ном = 15,75 кВ,

Δ Рк = 0,8 МВт, ΔРх = 0,35 МВт, Rт = 1,4 Ом, Хт = 89,5 Ом.

При числе присоединений равном шести на напряжении 500 кВ выбираем полуторную схему РУ.

На промежуточной подстанции при трех линиях применим схему трансформаторы – шины с присоединением линий через два выключателя.

На подстанции потребители питаются от шин 220 кВ через группы автотрансформаторов (2х3+1)АОДЦТН-167000/500/220. Определим количество отходящих линий от РУ 220 кВ, ориентируясь на их натуральную мощность:

n = Рп/ст/135 = 520/135 = 3,82, следовательно принимаем n = 4.

При числе присоединений равном шести выбираем схему одна секционированная система шин с обходной с отдельными секционным и обходными выключателями. Схема электрических соединений для первого варианта электропередачи представлена на рис П2.1. (приложение 2).

Вариант 2

Схема ГЭС такая же как и в первом варианте. В качестве схемы ОРУ 500 кВ подстанции при четырех линиях применим схему трансформаторы – шины с полуторным присоединением линий. На ОРУ 220 кВ схема такая же как и в первом варианте. Схема электрических соединений для первого варианта электропередачи представлена на рис П2.2. (приложение 2).

Выберем выключатели:

В цепи генераторов:
