Линия электропередачи напряжением 500 кВ

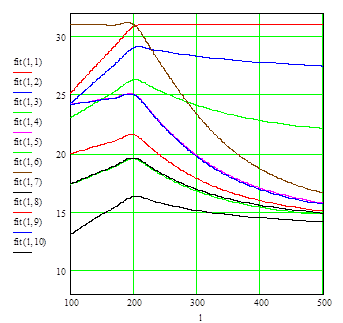

Рис. 6.1 Графики изменения напряжения провода от длины пролета для различных режимов работы ЛЭП

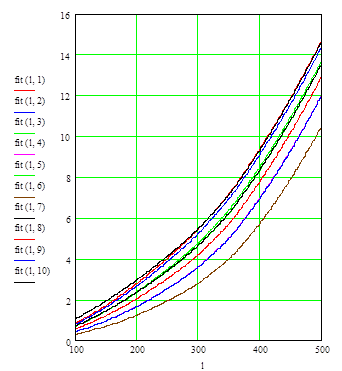

Рис. 6.2 Графики изменения стрел провеса провода от длины пролета для различных режимов работы ЛЭП

Расчет троса С-70.

Исходные данные:

Фактическое сечение провода – 76,4 мм2

Диаметр провода – 11,2 мм

Масса

провода – 617 кг/км

Температурный коэффициент линейного удлинения – 12×10-6 град-1

Модуль упругости – 20×103 даН/(м2)

Скоростной напор – 75,3 даН/(м2)

Толщина стенки гололеда – 10 мм

Допускаемые напряжения при макс нагрузке – 31 даН/(м2)

Допускаемые напряжения при среднегодовой температуре – 21,6 даН/(м2)

Результаты расчета троса (rez.dat)находится в приложении 12

Графики изменения напряжения и стрел провеса от длины пролета для различных режимов работы ЛЭП:

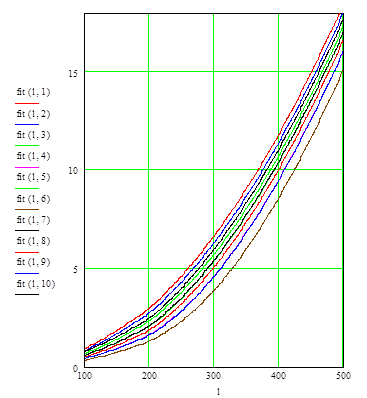

Рис. 6.3 Графики изменения напряжения троса от длины пролета для различных режимов работы ЛЭП

рис. 6.4 Графики изменения стрел провеса троса от длины пролета для различных режимов работы ЛЭП

Выводы: в данной главе по справочной литературе подготовили исходные данные для программы механического расчета проводов и тросов, затем произвели расчет провода АС-300/66 и провода С-70. В результате расчета получили удельные нагрузки, критические температуры и критические пролеты, а также построены графики изменения напряжения и стрел провеса от длины пролета для различных режимов работы ЛЭП.

ЗАКЛЮЧЕНИЕ

Сопоставляя три заданные величины : наибольшая мощность, передаваемая от ГЭС Р0=1020 МВт; наибольшая мощность потребителей промежуточной подстанции Рп/ст = 520 МВт; оперативный резерв мощности, имеющийся в приём-ной системе Ррезерв = 320 МВт и учитывая, что электропередача располагается а Западной Сибири, спроектировали линию электропередачи напряжением 500 кВ. Произвели расчет основных режимов работы электропередачи. Для нормальной работы передачи требуются установка 9 групп реакторов 9x3xРОДЦ-60/500 и двух синхронных компенсаторов типа КСВБ0-50-11. Так же выполнено проектирование развития районной электрической сети: добавлены один пункт потребления и еще один источник питания; была определена потребная району мощность, которая составила 139 МВт, составлен баланс активной и реактивной мощности; для двух выбранных вариантов развития сети произвели выбор (проверку) сечений проводов и трансформаторов; в результате технико-экономического сравнения рассчитали для вариантов приведенные затраты, которые составили З1 = 541 тыс. руб. и З2 = 589 тыс. руб. и для расчетов параметров основных режимов работы сети выбрали вариант 1; по результатам расчета режимов на ЭВМ выполнили регулирование напряжения у потребителей. Себестоимость передачи электроэнергии по линии 500 кВ составляет 0,146 коп за 1 кВт·ч. Себестоимость передачи электроэнергии по районной электрической сети 0,084 коп за 1 кВт·ч. Таким образом, спроектированная электропередача удовлетворяет условиям надежного снабжения электроэнергией потребителей и является достаточно экономичной. Кроме того, выполнен обзор научно-технической литературы, в котором рассмотрены вопросы о повышении надежности работы ВЛ при воздействии атмосферных нагрузок. Так же в разделе по безопасности и экологичности приведена техника безопасности при профилактических испытаниях изоляции.
