Составим график нагрузки каждого трансформатора, для этого просуммируем все мощности, протекающие через трансформатор.

Вариант 1.

Рис. П8.1. Вариант сети 1

ПС1: складываем нагрузки пунктов 1, 4, 5.

rc="images/referats/4814/image109.png">

Рис. П8.2. График нагрузки пункта 1

ПС6: нагрузка пункта 6.

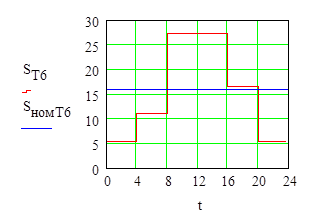

Рис. П8.3 График нагрузки пункта 6

Вариант 2.

Рис. П8.4. Вариант сети 2

ПС1: складываем нагрузки пунктов 1 и 4.

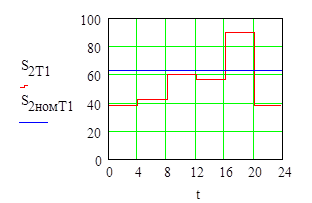

Рис. П8.5. График нагрузки пункта 1

ПС5: нагрузка пункта5.

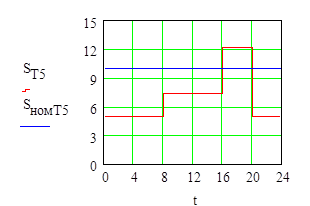

Рис. П8.6. График нагрузки пункта 5

Выбор трансформаторов сведем в таблицу.

Таблица П8.1

Выбор трансформаторов для варианта 1

Таблица П8.2

Выбор трансформаторов для варианта 2

ПРИЛОЖЕНИЕ 9

Вариант 1

Результаты расчета капиталовложений в линии варианта №1 сведем в таблицу.

Таблица П9.1

Капиталовложения в линии для варианта 1

Найдём капиталовложения в ПС.

Для этого необходимо выбрать типовые схемы ПС Для выбора типовых схем необходимо знать номинальное напряжение, номинальную мощность трансформатора.

В пункте 1 осуществляем перевод ОРУ ВН со схемы 110-4Н на 110-12 и замену двух трансформаторов; в пункте 6 в качестве ОРУ ВН применяем схему 110-4.

Оценка капитальных вложений в подстанцию производится суммированием следующих стоимостных составляющих:

1. Распределительные устройства всех напряжений. Учитывает стоимость выключателей, отделителей, короткозамыкателей, разъединителей, трансфор-маторов тока и напряжения, разрядников, аппаратуры управления, сигнализации, релейной защиты и автоматики, контрольных кабелей, ошиновки, строительных конструкций и фундаментов, а также соответствующих строительно-монтажных работ.

2. Трансформаторы. Расчётная стоимость включает кроме стоимости трансформатора затраты на ошиновку, шинопроводы, грозозащиту, заземление, контрольные кабели, релейную защиту, строительные конструкции и строительно-монтажные работы.

3. Компенсирующие устройства и реакторы.

4. Постоянная часть затрат. Учитывает полную расчётную стоимость подготовки и благоустройства территории, общеподстанционного пункта управления, устройств расхода на собственные нужды, аккумуляторной батареи, компрессорной, подъездных и внутриплощадных дорог, средств связи и телемеханики, маслохозяйства, водопровода, канализации, наружного освещения и прочих общестанционных элементов.

Стоимость компенсирующих устройств не учитываем.

КОРУ = КОРУНН + КОРУСН + КОРУВН

КОРУНН – капитальные вложения в ОРУ НН (не учитываются)

КОРУСН – капитальные вложения в ОРУ СН ( табл. 9.14. [2])

КОРУВН – капитальные вложения в ОРУ ВН ( табл. 9.14. [2])

КТ – капитальные вложения в трансформатор ( табл. 9.19. [2]), для двухтрансформаторной подстанции вложения удваиваем.

КП.Ч. – постоянная часть затрат по подстанции ( табл. 9.35. [2])

При оценке стоимости реконструкции или расширения подстанции необходимо сделать следующие коррективы:
