Линия электропередачи напряжением 500 кВ

Рис. П5.3. Суммарный график реактивной мощности пунктов 1-6 для зимы

Таблица П5.4

Суммирование графиков нагрузки каждого пункта для лета

t, ч

ас

0 – 4

4 – 8

8 – 12

12 – 16

16 – 20

20 – 24

Qсум, Мвар

14,03

21,7

31,76

27,97

30,4

14,03

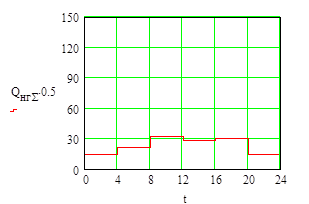

Рис. П5.4. Суммарный график реактивной мощности пунктов 1-6 для лета

Таблица П5.5

Выбор компенсирующих устройств

№ пункта

№1

№2

№3

№4

№5

№6

Тип КУ

12×УК-10-1350

6×УК-900

6×УК-10-650

8×УК-10-1350

4×УК-10-900

2×УК-10-125

4×УК-10-450

4×УК-10-900

2×УК-10-1350

6×УК-10-675

Qку, МВАр

23,85

10,8

5,85

1,8

3,6

6,75

Q, МВАр

36

15,98

9,11

2,98

5,33

10,65

Q`, МВАр

12,14

5,18

3,26

1,18

1,73

3,9

сos(φ`)

0.988

0,988

0,987

0,986

0,988

0,988

ПРИЛОЖЕНИЕ 6

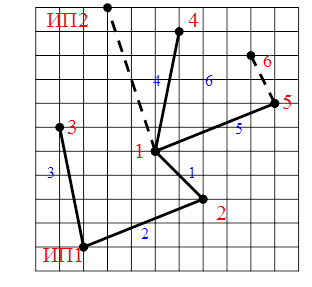

Рис. П6.1. Вариант 1 L=304,1

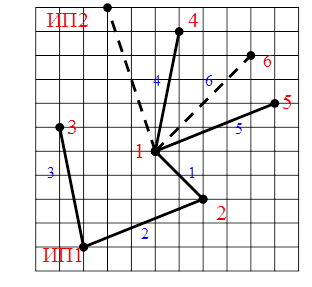

Рис. П6.2. Вариант 2 L=275 км

Таблица П6.1.

Предварительный выбор напряжения для варианта 1

ВЛ

L, км

Р, МВт

0-4

4-8

8-12

12-16

16-20

20-24

Uрасч, кВ

Uном, кВ

1-2

24

P1(до реконстр)

16

16

24

24

40

16

93,7

110

P4

2,8

7

7

4,2

2,8

2,8

P5

4,4

4,4

6,6

6,6

11

4,4

23,2

27,4

37,6

34,8

53,8

23,2

ИП1-2

45,8

P1(до реконстр)

16

16

24

24

40

16

110,6

110

P2

13,2

33

33

19,8

13,2

13,2

P4

2,8

7

7

4,2

2,8

2,8

P5

4,4

4,4

6,6

6,6

11

4,4

36,4

60,4

70,6

54,6

67

36,4

ИП1-3

43,3

PΣ = P3

4

8

20

20

12

4

61,8

110

1-4

43,3

PΣ = P4

2,8

7

7

4,2

2,8

2,8

37,1

35

1-5

45,8

PΣ = P5

4,4

4,4

6,6

6,6

11

4,4

46,3

35

1-6

48

PΣ = P6

5

10

25

25

15

5

68,9

110

ИП2-1

53,7

P1(добавл)

15,6

15,6

23,4

23,4

39

15,6

99

110

P6

5

10

25

25

15

5

20,6

25,6

48,4

48,4

54

20,6
