Гидродинамические характеристики стандартов полистиролсульфоната в растворах различной ионной силы
(56)
- известную формулу Сведберга, позволяющую определить молекулярный вес полимера по экспериментальным значениям и в предельно разбавленных растворах. Важно, что эта формула не ограничена никакими м
одельными представлениями о структуре молекул. Поэтому комбинация измерений седиментации и диффузии является наряду со светорассеянием абсолютным методом определения молекулярного веса.
2.2.2 Зависимость коэффициента седиментации от молекулярного веса
В соответствии с гидродинамическими теориями коэффициента поступательного трения, зависимость от молекулярного веса может быть представлена формулами
(57)
Это эмпирическое соотношение Марка - Куна – Хаувинка, b - тот же параметр, что в формулах
2.3 Диффузия макромолекул в растворах
Поступательная диффузия в растворах является процессом, непосредственно связанным с тепловым движение молекул растворенного вещества. Поэтому изучение диффузии в растворе высокомолекулярного вещества может дать наиболее прямую информацию о подвижности растворенных макромолекул, а следовательно, служить источником сведений об их геометрических и гидродинамических характеристиках.
Преимущество метода диффузии по сравнению с другими гидродинамическими методами (например, вискозиметрией) заключается в том, что в диффузионных измерениях исследуемые макромолекулы изучаются практически в их "естественном" состоянии, не возмущенном воздействиями внешних сил (механических, электрических и т.п.).
Макроскопическая направленная диффузия в растворе возникает при наличии градиента концентрации растворенного вещества в направлении .
Согласно Эйнштейну, при стационарном процессе диффузии, вызванном наличием градиента концентрации , "движущей силой" служит градиент осмотического давления . При этом сила, действующая на частицы в 1 см3 раствора, равна - , а на одну частицу соответственно
(58)
Под действием силы частицы движутся со скоростью х и создают диффузионный поток вещества
(59)
Сопоставляя предыдущие уравнения, получаем:
(60)
где - осмотическое давление раствора.
В случае идеального раствора невзаимодействующих частиц осмотическое давление определяется законом Вант-Гоффа
(61)
В этом случае "движущая сила" диффузии равна
(62)
Отсюда получаем уравнение Эйнштейна
(63)
Таким образом, измеряя экспериментально скорость диффузии (т.е. D) полимера в растворе, можно определить коэффициент трения его молекулы , непосредственно связанный с формой и размером последней.
Глава 3. Экспериментальные данные и их обсуждение
В работе было изучено гидродинамическое поведение стандартов (производства фирмы Fluka) полистиролсульфоната натрия в широком интервале молекулярных масс в чистой воде, 0.2M и 4.17M NaCl.
Рис. 1 Структурная формула полистирол-4-сульфоната натрия (ПС)
Исследования вискозиметрии проводились с применением капиллярных вискозиметров Оствальда.
Табл.1. Времена течения растворителей в различных вискозиметрах в секундах
τ01 |
τ02 |
τ03 | |
H2O |
97.2 |
79.8 | |
0.2M NaCl |
81.0 |
61.2 |
84.4 |
4.17M NaCl |
133.6 |
118.2 |
Зависимости hsp/c от концентрации с для образцов полистиролсульфонатов в 0.2M NaCl и в 4.17M NaCl представлены на рис.2 и 3, соответственно.
Рис.2. Построения Хаггинса hsp/с (см3×г-1)-с (г×см-3) для определения значений характеристической вязкости для полистиролсульфонатов натрия в 0.2M NaCl при 250С.
Рис.3. Построения Хаггинса hsp/с (см3×г-1)-с (г×см-3) для определения значений характеристической вязкости для полистиролсульфонатов натрия в 4.17M NaCl при 250С.
Характеристическая вязкость рассчитывалась с помощью уравнений Хаггинса и Крэмера. Сравнение результатов применения этих уравнений для двух образцов (№1 и №5) представлено на рис.4.

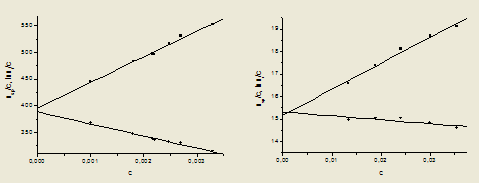

Рис.4. Построения Хаггинса и Крэмера для образцов №1 и №5 в 0.2M NaCl
Определения величины в бессолевых растворах наталкивается на значительные трудности. В области малых концентраций полиэлектролита величина возрастает с уменьшением - полиэлектролитный эффект. Этот эффект обусловлен тем, что при разбавлении раствора увеличивается объем, в котором распределены противоионы. Вследствие этого уменьшается экранирования фиксированных на цепи зарядов, возрастает их взаимное отталкивание и происходит увеличение размеров полииона. Таким образом, при уменьшении ионной силы раствора увеличение размеров цепи происходит за счет электростатического отталкивания между ее мономерами.
