получаем уравнение для нахождения угла отсечки в виде

. (13.4)

Понятие входного сопротивления имеет смысл только при действии сигнала на входе детектора и, следовательно, выражение для сохраняется таким же, как и при непрерывном сигнале:

. (13.5)

Таким образом, в данном случае достаточно увеличить в раз сопротивление нагрузки детектора, чтобы восстановить все его качественные показатели при переходе от непрерывного сигнала к импульсному. При необходимости неискаженного воспроизведения огибающей импульсной последовательности должны быть выполнены обычные условия:

, .

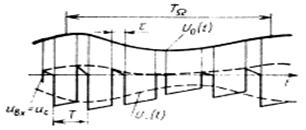

Роль несущего колебания здесь выполняет последовательность видеоимпульсов. Амплитуда видеоимпульсов изменяется в соответствии с законом модуляции (рисунок 13.3). Задача детектора - выделить огибающую видеоимпульсной последовательности. Очевидно, должны выполняться условия , , , . В большинстве случаев амплитуда видеоимпульсов весьма велика и используется диодный детектор, обладающий наибольшей перегрузочной способностью. Могут применяться последовательная и параллельная схемы. Параллельная схема предпочтительнее, когда импульсы снимаются с выхода видеоусилителя и требуется изоляция диода от высокого напряжения источника питания. При изучении переходных процессов каскад видеоусилителя и детектор необходимо рассматривать как одно целое, поскольку спектры входного и выходного процессов перекрываются и нельзя ограничиться учетом реакции детектора на усилитель через изменяющееся значение величины .

Pисунок 13.3. Pисунок 13.4.

Pисунок 13.5. Pисунок 13.6.

Схема последовательного детектора видеоимпульсов изображена на рисунок 13.4. В ней предшествующий усилительный каскад заменен источником - генератором ЭДС с внутренним сопротивлением , а паразитные, шунтирующие вход детектора емкости отброшены как несущественные. Формирование выходного напряжения иллюстрируется рисунок 13.3. За время существования входного импульса нагрузочный конденсатор C заряжается с постоянной времени

Если , то конденсатор успевает зарядиться практически до амплитудного значения импульса.

В промежутках между импульсами конденсатор разряжается с постоянной времени . Если выполняется условие , то потеря напряжения между импульсами, будет очень незначительной. Таким образом, детектор видеоимпульсов при выполнении указанных условий является пиковым детектором с коэффициентом передачи, близким к единице.

Схема параллельного детектора видеоимпульсов изображена на рисунок 13.15. Здесь за время действия импульса конденсатор C заряжается с постоянной времени . Разрядка конденсатора между импульсами происходит с достоянной времени

.

В любой момент времени напряжение на нагрузке , где - напряжение на конденсаторе C, изменяющееся так, как показано на рисунок 13.3 ( ). Следовательно, форма напряжения на нагрузке R будет такой, как на рисунок 13.6 ( ). Это напряжение содержит постоянную составляющую, которая может быть выделена после дополнительной фильтрации в фильтре нижних частот с постоянной времени . При выполнении условий коэффициент передачи детектора получается очень близким к единице.
