Устройство радиоприемных устройств

Для анализа переходных процессов входа сигнала это скачек, тогда решение этого уравнения:

Uвых. нач. – начальное значение выходного напряжения:

Uвых. нач.=K0 нр.K0 нач. Uвход.

m-эквивалентный коэффициент усиления цепи АРУ,

m=К0нрКАРУР

tАРУ - постоянная времени цепи АРУ.

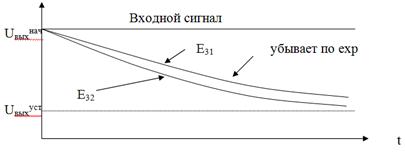

График переходных процессов в сис

теме АРУ:

При t®¥

Чем ­ Е3, тем ­ Uвых уст; Е31>E32

Таким образом, быстродействие системы АРУ зависит:

1) от величины нерегулируемых коэффициентов усиления (чем больше эта величина, тем меньше t и тем выше быстродействие);

2) от величины коэффициента усиления цепи АРУ (чем выше KАРУ, тем больше крутизна следовательно меньше tАРУ следовательно больше быстродействие);

3) от амплитуды входного сигнала (чем больше Uвх., тем меньше t, тем больше быстродействие, будет круче спадать exp.);

4) от постоянной времени фильтра tф=СфRф (чем больше tф, тем больше tАРУ следовательно, меньше быстродействие);

5) от E (чем больше E3, тем больше инерционность АРУ).

34. ОСОБЕННОСТИ РАБОТЫ АРУ В ПРИЕМНИКАХ ИМПУЛЬСНЫХ СИГНАЛОВ

АРУ делятся на инерционные и безинерционным.

1. Инерционные системы АРУ.

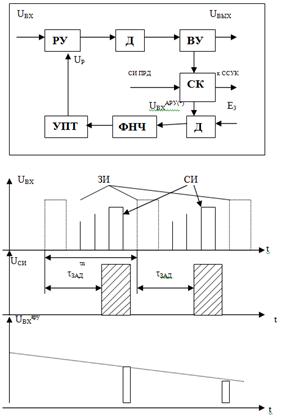

В таких АРУ должно выполнятся условие tАРУ>>Тп, где Тп – период повторения импульсов. Тогда характеристики такой АРУ аналогичны характеристикам АРУ для непрерывных сигналов. В качестве примера рассмотрим импульсное АРУ в ПРМ РЛС, решающую задачу по дальности и угловым координатам: На рисунке обозначено: ВУ - видеоусилитель; СК-стробирующийся каскад, открывающийся строб-импульсами передатчика. Выход СК используется для ССУК – схемой слежения по угловым координатам; ЗИ - зондирующие импульсы передатчика; ОИ - Отраженные от цели импульсы. Uр- пропорционально последовательности видеоимпульсов на UвхАРУ*АРУ реагирует на среднее значение огибающей, поэтому tАРУ выбираем из условия: tАРУ>>tи, а с другой стороны эта величина должна быть гораздо меньше максимального периода отраженного сигнала: tАРУ<<tоn,

Весь остальной расчет аналогичен расчету системы АРУ для непрерывных сигналов.

2) Безинерционные системы АРУ

Применяются по назначению самой радиосистемы: например, АРУ приемник самолетного ответчика; АРУ приемника РЛС обнаружения.

Для этих АРУ различают два режима работы:

1) tБАРУ>tu ; 2) tБАРУ<tn,

Рассмотрим первый режим:

tБАРУ>tu , следовательно, сигнал проходит при максимальном усилении.

ОИ - отраженный импульс

от цели

ПИ- помеховый импульс.

То есть БАРУ решают еще

задачу по борьбе с импульсными помехами

Рассмотрим второй вариант: tБАРУ<tn,

Сигнал имеет переменную амплитуду U0 и длительность импульса так же переменная. Нужно так выбирать tБАРУ, чтобы U0вых была постоянна независимо от U0 и tu. Главная задача здесь выделить сигнал и сформировать на выходе сигнал с постоянной U0вых. Это более быстродействующая система, чем первая. В периоды между импульсами обе системы БАРУ не работают - они разомкнуты, то есть это стемы дискретные во времени.

35. НЕРЕЖИМНЫЕ АРУ

Все системы АРУ в зависимости от типа РУ делятся на режимные и не режимные.

Uвх Uвых

Uр

Пусть РУ – это резонансный усилитель. Тогда |K(jw)|=|S’||ZH’|

S – крутизна активного элемента.

Чтобы менять усиление нужно:

1) менять крутизну (получаем режимную АРУ)

|S’|=f (Up)

2) менять сопротивление нагрузки (получаем не режимное АРУ)

|ZH’|=f (Up)

3. Нережимный РУ (электрический управляемый аттенюатор).

Если Up= 0, то диоды открыты и коэффициент усиления максимален и наоборот.

Достоинство: глубина регулировки 25-30 дБ. Простота.

Недостаток: большие нелинейные искажения за счет диодов.

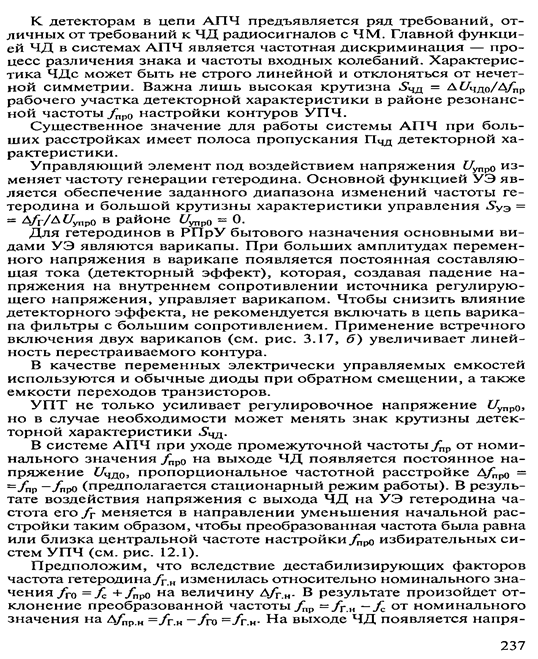

36. СИСТЕМЫ АПЧ, ВАРИКАПЫ

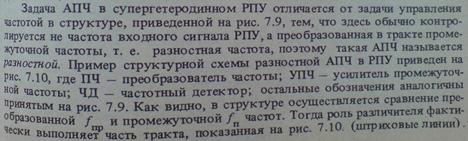

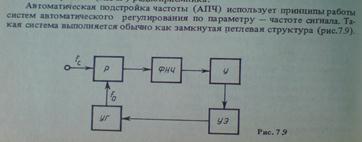

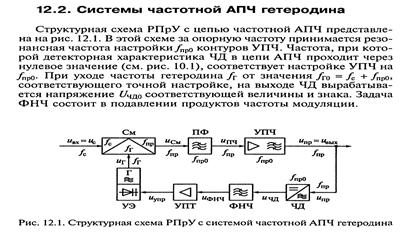

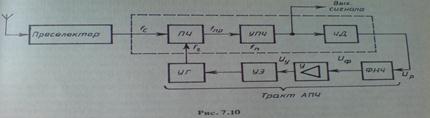

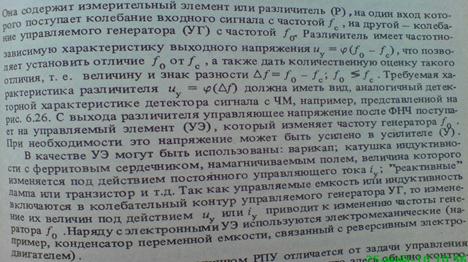

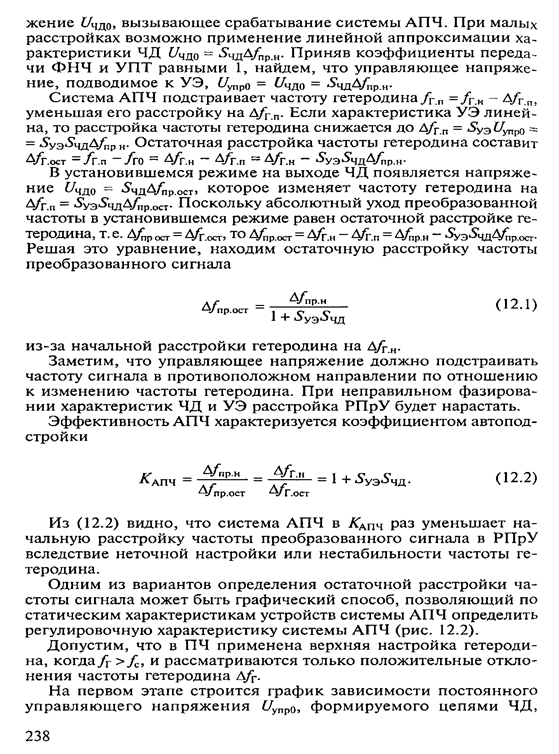

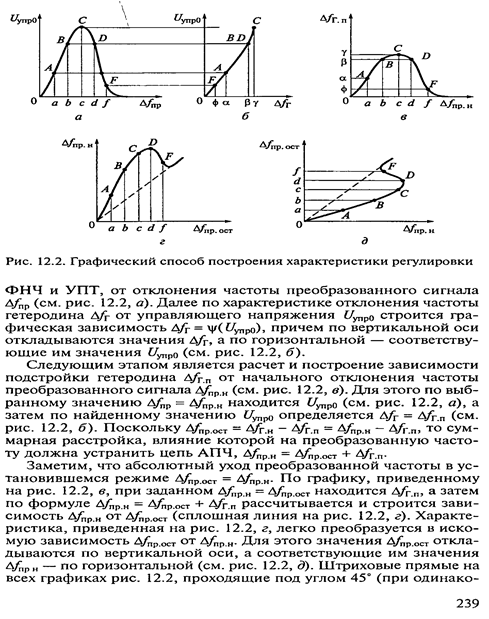

37. СИСТЕМЫ ЧАСТОТНОЙ АПЧ

38. СИСТЕМА ФАПЧ

Система ФАПЧ используется для восстановления колебаний с несущей частотой в системах передачи информации с одной боковой полосой, с подавленной несущей, в системах, использующих фазомодулированные колебания, в качестве узкополосного перестраиваемого по частоте фильтра, в синтезаторах частот для создания высокостабильных колебаний и т.д. – в тех случаях, когда необходимо восстановить принимаемое колебание с точностью до фазы.

Рис. 7. Система ФАПЧ. Функциональная схема

На вход фазового дискриминатора (ФД) подается входное напряжение и напряжение, поступающее с опорного генератора. Фазовый дискриминатор определяет рассогласование по фазе, и пропорционально его величине и знаку вырабатывает напряжение, которое поступает на ФНЧ. Фильтр сглаживает этот процесс, и напряжение с выхода фильтра воздействует на контур ПГ. В результате этого происходит изменение частоты генератора. Но так как ,то изменяется и фаза. Это изменение приводит к уменьшению фазового рассогласования.

Математическое описание работы системы. Структурная схема
