Устройство радиоприемных устройств

На вход системы ФАПЧ поступает напряжение

Пусть

, (10)

где

; (11)

– фаза сигнала; – начальная фаза сигнала.

Напряжение на выходе подстраиваемого генератора:

(12)

Фазовый дискриминатор определяет разность фаз

(13)

Если в качестве фазового дискриминатора использован перемножитель сигналов, напряжение на выходе фазового дискриминатора равно:

(14)

В общем случае напряжение на выходе ФД можно представить выражением:

(15)

- дискриминационная характеристика (рис. 8); ξ (t)- флуктуационная составляющая.

Если в системе нет ограничения, то ξ не зависит от φ.

При нулевой расстройке разность фаз φ между входным и опорным сигналами составляет и автоматически устанавливается в системе.

Рис. 8. Дискриминационная характеристика

Если бы входной и опорный сигналы описывались одинаковыми функциями – и или и, то в результатом перемножения была бы четная функция cosφ, и при нулевой расстройке присутствовало бы управляющее напряжение, изменяющее фазу опорного сигнала на .

(16)

Сигнал с ФД поступает на ФНЧ с операторным коэффициентом передачи W(p), затем воздействует на контур генератора и изменяет его частоту. Работа генератора описывается тем же уравнением, что и для системы ЧАП.

На основании уравнений (10 ─ 16) может быть составлена структурная схема (рис. 9).

Рис. 9. Структурная схема ФАПЧ

С помощью интегратора обеспечивается операция перехода от частоты к фазе.Эта схема обеспечивает, в отличие от системы ЧАП, слежение с точностью до фазы, т.е. частотная ошибка в стационарном режиме в среднем равна нулю. В качестве примера применения системы ФАПЧ рассмотрим схему, осуществляющую амплитудное синхронное детектирование (рис. 10).

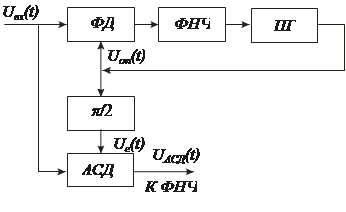

Рис. 10. Схема ФАПЧ в составе амплитудного синхронного детектора
