Устройство радиоприемных устройств

При этом минимальное значение коэффициента связи, обеспечивающее оптимальную связь для согласования по мощности будет равно:

Коэффициент связи, с одной стороны, должен быть не больше того значения, при котором затухание контура увеличивается за счет реакции

антенной цепи не более чем на (20-25)%, а коэффициент передачи по напряжению уменьшается не более чем на 25% от значения при оптимальной связи; при этом . С другой стороны, допустимый сдвиг резонансной частоты контура , вызываемый реактивной составляющей сопротивления антенной цепи, должен быть менее половины полосы пропускания, т.е. . Этому условию соответствует выражение

При укороченной настройке в формуле для нужно заменить на .

Выбирают меньшее значение или , однако коэффициент связи не должен быть больше конструктивно выполнимого (для многослойных катушек 0,5 - 0,6, а для однослойных 0,4 - 0,5).

Взаимная индукция между колебательным контуром и обмоткой связи определяется соотношением

Резонансные коэффициенты передачи входной цепи для режимов удлинения и укорочения могут быть найдены по формулам:

;

где - частота настройки контура;

- собственная резонансная частота антенной цепи, соответствующая средним параметрам антенны.

При индуктивно-емкостной связи входной цепи с антенной рекомендуется выбирать = 1,25 - 1,4. Расчет производится в том же порядке, что и для схемы с индуктивной связью.

Дополнительно к этому определяется величина емкости связи

Коэффициент передачи равен

Избирательные свойства одиночного резонансного контура оцениваются характеристикой избирательности («кривая избирательность»)

,

где ξ – обобщенная расстройка контура;

- эквивалентное затухание контура;

f - текущее значение частоты; fo - резонансная частота контура .

Полоса пропускания одиночного контура по уровню 0,707 (-3дБ) оценивается выражением .

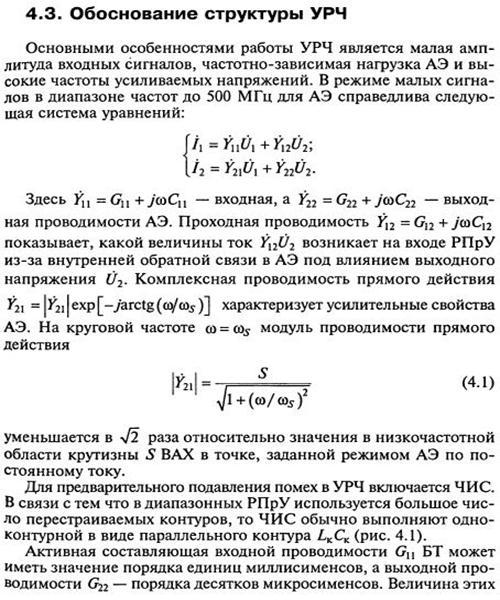

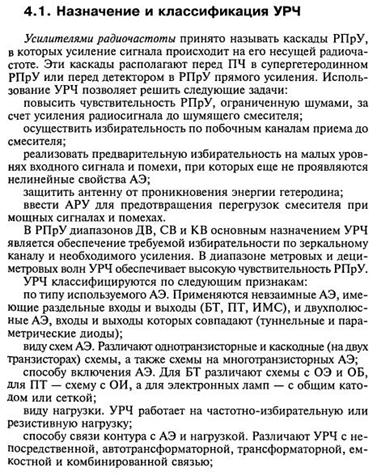

12.УСИЛИТЕЛИ РАДИОЧАСТОТЫ И ПРОМЕЖУТОЧНОЙ

Рис.1. УРЧ на полевом транзисторе

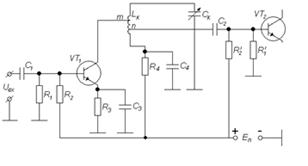

Рис.2. УРЧ на биполярном транзисторе

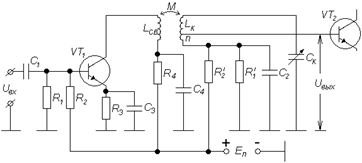

Рис.3. УРЧ с индуктивной связью с избирательной системой

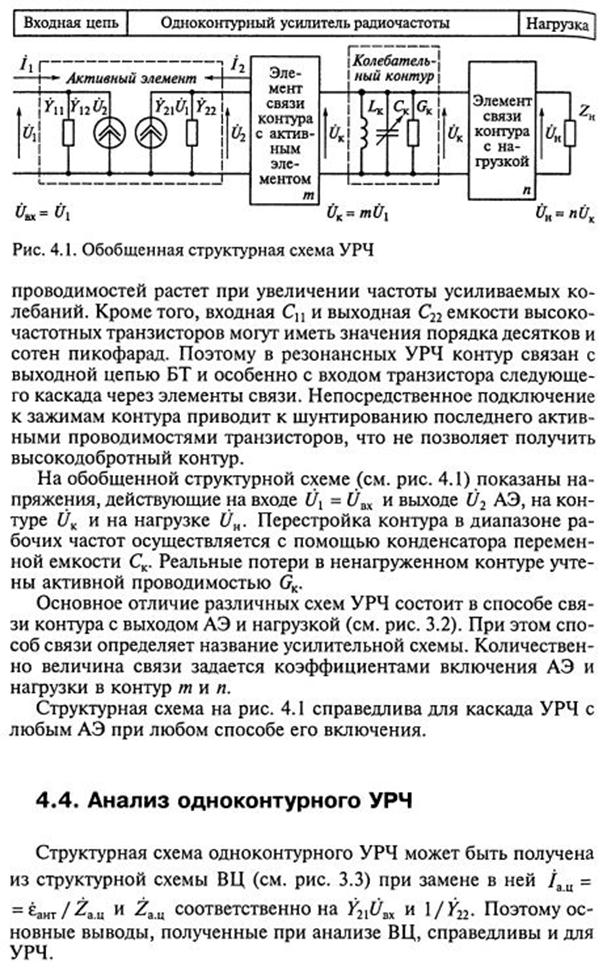

Рис.5. Обобщенная эквивалентная схема резонансного усилителя

К числу основных электрических характеристик усилителей относятся:

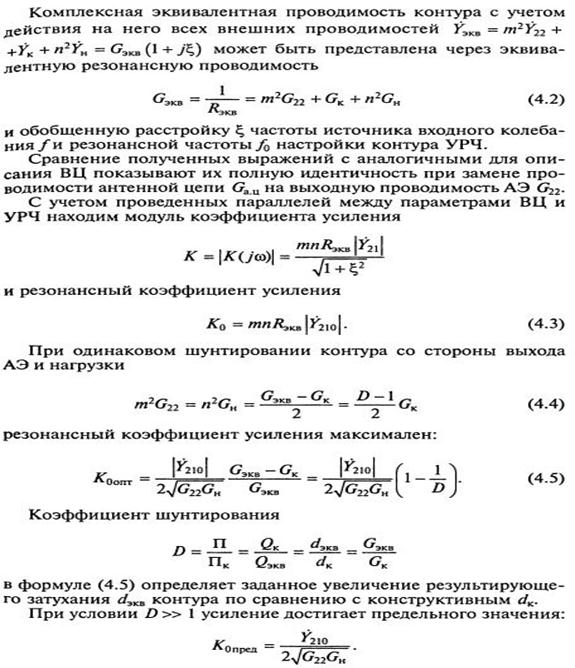

1.Резонансный коэффициент усиления напряжения .

На сверхвысоких частотах (СВЧ) чаще применяют понятие коэффициента усиления по мощности , где - активная составляющая входной проводимости усилителя; - активная составляющая проводимость нагрузки.

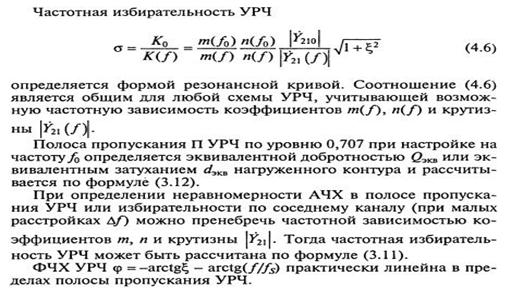

2.Частотная избирательность усилителя показывает относительное уменьшение усиления при заданной расстройке .

Иногда избирательность характеризуют коэффициентом прямоугольности, например, .

3.Коэффициент шума определяет шумовые свойства усилителя.

4.Искажения сигнала в усилителе: амплитудно-частотные, фазовые, нелинейные.

5.Устойчивость работы усилителя определяется его способностью сохранять в процессе эксплуатации основные характеристики (обычно Ко и АЧХ), а также отсутствие склонности к самовозбуждению.

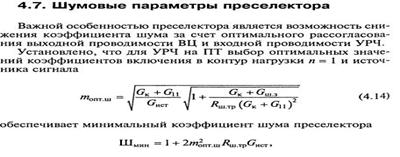

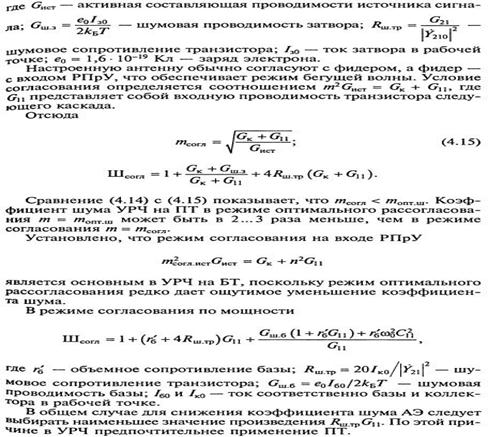

13. МАЛОШУМЯЩИЕ УРЧ

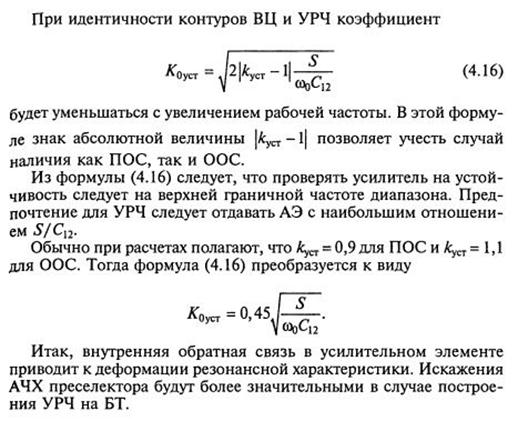

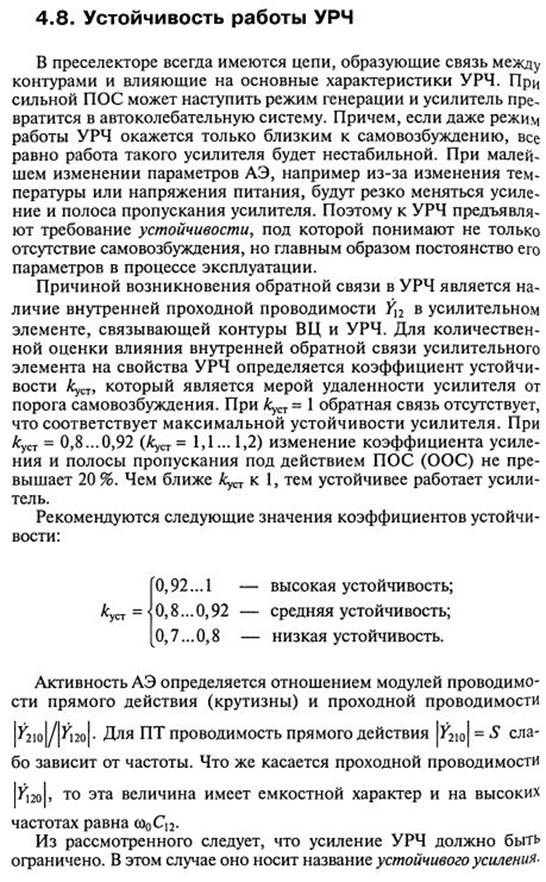

14. УСТОЙЧИВОСТЬ УВЧ, ОСНОВНЫЕ СООТНОШЕНИЯ

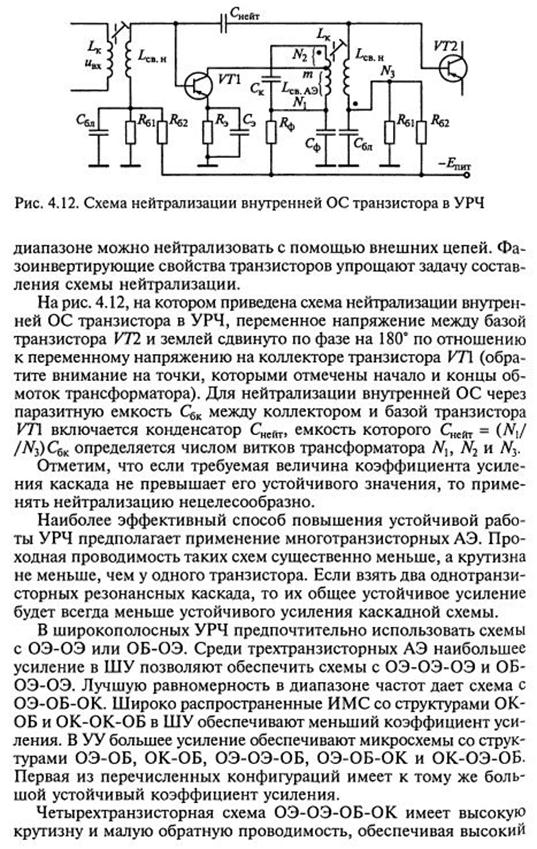

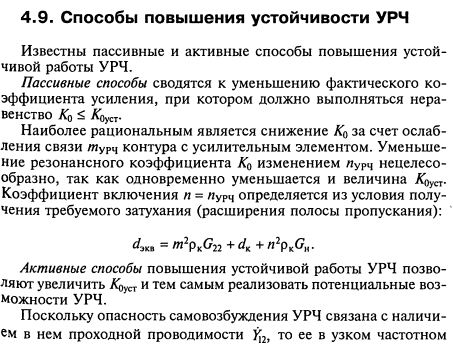

15. ПОВЫШЕНИЕ УСТОЙЧИВОСТИ УВЧ. КОРРЕКЦИЯ И НЕЙТРАЛИЗАЦИЯ ВНУТРЕННЕЙ ОС

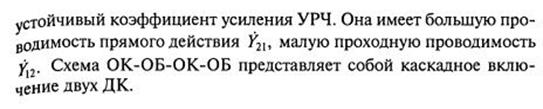

16. КАСКАДНЫЕ УСИЛИТЕЛИ

В то время как ус-ль с ОБ характеризуется более широкой полосой пропускания по сравнению с конфигурацией с ОЭ, серьёзным недостатком 1ого во многих случаях является низкое полное входное сопротивление.

Для решения этой проблемы используется каскад с ОЭ с низким коэф-м усиления, предшествующий каскаду с ОБ с достаточно высоким полным входным сопротивлением.

Каскодный усилитель характеризуется одновременно широкой полосой пропускания и достаточно высоким полным входным сопротивлением. Каскодное включение транзисторов увелич. отношение величины S в широкой полосе частот.
