Микросхема AA38477 производства фирмы Analog Devices представляет собой набор из 8 усилителей с перестраиваемым коэффициентом передачи и обладает следующими параметрами: коэффициент усиления - от -10 до 40 дБ, напряжение питания 5В, диапазон рабочих частот до 2 Мгц, коэффициент гармоник на частоте 10 кГц не более 0.02% [19]. Эти микросхемы служат усилителями в эхокомпенсаторе и адаптивном эквал

айзере. В качестве дифсистемы используется стандартный трансформатор ТВТ10 ГОСТ 20938-75 [17]. Генератор несущих частот собран на микросхеме К1533ЛН1.

При выборе резисторов необходимо руководствоваться следующими правилами:

· чтобы обеспечить низкую температурную зависимость, необходимо выбирать резисторы с минимальным ТКС;

· выбираемые резисторы должны обладать минимальными собственными ёмкостью и индуктивностью, поэтому выбирается непроволочный тип резисторов;

· однако у непроволочных резисторов более высокий уровень токовых шумов, поэтому необходимо учесть и параметр уровня собственных шумов резисторов.

Прецизионные резисторы типа С2-29В удовлетворяют заданным требованиям (параметры взяты из [17]):

- номинальная мощность, Вт 0.125;

- диапазон номинальных сопротивлений, Ом ;

- ТКС (в интервале температур ), 106/°С ;

- ТКС (в интервале температур ), 106/°С ;

- Уровень собственных шумов, мкВ/В 1…5;

- Предельное рабочее напряжение постоянного и переменного тока, В 200.

Главный критерий при выборе ОУ – это его частотные свойства, так как реальные ОУ имеют конечную полосу пропускания.

Напряжение питания ОУ должно соответствовать напряжению источников питания.

Согласно справочнику [20] выбирается ОУ типа 140УД5А, конструктивно оформленный в корпусе типа 301.12-1. ОУ этого типа являются ОУ общего назначения с внутренней частотной коррекцией и защитой выхода при коротких замыканиях нагрузки и имеют следующие параметры:

- напряжение питания , В ;

- напряжение питания , В ;

- ток потребления , мА ;

- напряжение смещения, мВ ;

- коэффициент усиления ОУ по напряжению ;

- частота единичного усиления , МГц ³14.

8. ОХРАНА ТРУДА

8.1 Анализ условий труда

Помещение, в котором будет использоваться разрабатываемое устройство, должно удовлетворять всем нормам условий труда человека. Поэтому данное помещение имеет достаточное естественное освещение через окна, а так же на рабочих местах организовано искусственное освещение, которое используется в темное время суток. Кроме рабочего освещения в помещении организовано аварийное освещение на случай отказа основного. Для работы в помещении 5 человек его площадь должна быть более 22.5 м2 (не менее чем по 4.5 м2 на человека), а объем – более 75 м3 (не менее чем по 15 м3 на человека). Класс помещения по степени опасности поражения электрическим током согласно ПУЭ-85 – без повышенной опасности, из-за отсутствия возможности одновременного прикосновения человека к, имеющим соединение с землей металлическим конструкциям с одной стороны и к металлическому корпусу приборов и оборудования с другой. Так же отсутствуют повышенная температура, влажность, токопроводная пыль и токопроводящий пол.

8.1.1 Декомпозиция системы «человек – машина – среда»

Взаимодействие работающих с окружающей средой можно представить в виде функционирования некоторой кибернетической системы « человек – машина – среда» (Ч – М - С). Рассмотрим с точки зрения безопасности труда функционирование системы « Ч – М – С ». Под машиной будем подразумевать всё то, что находится в системе «Ч – М – С » между человеком и «предметом труда». В нашем случае: человек – персонал в составе 5 человек; машина – 5 ПК, телефон, факс.

Среду можно рассматривать как систему совокупных материально – пространственных условий деятельности людей в производственной сфере, складывающихся из имеющихся промышленных зданий, сооружений, оборудования и др.

Перед системой « Ч – М – С» ставятся вполне определенные производственные цели. Чтобы получить желаемый продукт своего труда, человек взаимодействует со средой. В то же время он, осуществляя управляющее действие, изменяет состояние среды. В общем случае взаимодействие человека и среды существует конфликтная ситуация. Среда может являться для человека источником опасных и вредных производственных факторов. Далее приведем модель взаимодействия человек – машина – среда.

Элемент « человек» (Ч) разделим на три функциональные части:

Ч1 – человек – оператор (коллектив).

Ч2 – человек (коллектив), который воздействует на окружающую среду (тепловое выделение, потребление кислорода и др.).

Ч3 – человек (группа людей), рассмотренная с точки зрения ее физиологического положения под воздействием факторов, которые действуют на него во время производственного процесса. Элемент системы «машина» (М) рассматривается, как машина, выполняющая основную технологическую функцию.

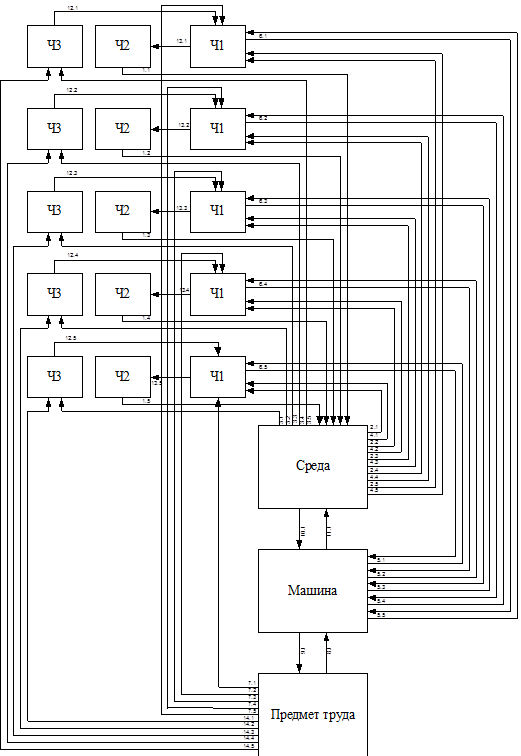

Таким образом, мы составили декомпозицию на пять элементов. Функциональная схема декомпозиции Ч – М – С и ее внутренние связи между элементами представлены на рис. 8.1

1.1 – 1.5 (Ч2 - С) – воздействие человека, как биологического объекта на среду;

2.1 – 2.5 (С – Ч1) – воздействие внешней среды на качество работы оператора;

Рисунок 8.1 – Декомпозиция системы Ч – М – С

3.1 – 3.5 (С – Ч3) – воздействие внешней среды на состояние организма человека;

4.1 – 4.5 (С – Ч1) – информация о состоянии среды , обрабатываемая человеком;

5.1 – 5.5 (М – Ч1) – информация о состоянии машины, обрабатываемая человеком;

6.1 – 6.5 (Ч1 - М) – воздействие человека на управление техникой;

7.1 – 7.5 (ПР – Ч1) – информация о предмете труда, которая обрабатывается человеком;

8.1 (ПТ - М) – информация о состоянии предмета труда, одержанная машиной;

9.1 (М - ПТ) – воздействие машины на предмет труда;

10.1 (С - М) – воздействие среды на работу машин;

11.1 (М - С) – воздействие машин на среду;

12.1 – 12.5 (Ч3 – Ч1) – воздействие состояния организма человека на качество работы;
