Устройства передачи информации по сети электропитания

Внешний интерфейс служит для согласования устройства передачи и приема данных с линией связи. Он выполняет функции разделения сигналов по направлениям, адаптацию сигналов к среде передачи, развязки по напряжению, согласования сопротивлений в линии и линейном тракте и выделения только полезного сигнала.

Процессы кодирования, декодирования, цифро-аналогового и аналого-цифрового преобразования

, а так же модуляции и демодуляции выполняются микропроцессорной системой. Эта система имеет в своем составе постоянное запоминающее устройство (ПЗУ), которое содержит программное обеспечение, обеспечивающее выполнение определенных функций микропроцессорной системы. Так же в нее входят оперативное запоминающее устройство (ОЗУ) и перепрограммируемое постоянное запоминающее устройство (ППЗУ). ОЗУ используется для хранения промежуточных результатов вычислений, ключевых данных. В ППЗУ заносятся временные алгоритмы работы микропроцессорной системы. Все преобразования, которым подвергается сигнал, выполняются в самом микропроцессоре (МП). К используемому микропроцессору предъявляются особые требования. Так как при реализации алгоритмов кодирования и декодирования основной математической операцией является умножение с плавающей запятой, то при использовании классических МП резко возрастает сложность написания программ и время их выполнения. Сегодня в цифровой обработке сигналов широко применяются цифровые сигнальные процессоры, называемые еще – DSP-контроллерами. Основное достоинство этих DSP-контроллеров - возможность выполнения однотактных умножений, сложений, наличие специфических команд, таких как двоичная инверсия. Использование такого DSP-контроллера резко снижает требования к его быстродействию, что положительно сказывается на цене системы. Используя в микропроцессорной системе, наряду с обычным микропроцессором, DSP-контроллер, можно перераспределить выполняемые функции. Так МП занимается организацией обмена данными по шине данных с ПК, генерируя и получая адресную информацию по шине адреса, то есть выполняет функции внутреннего интерфейса. Так как быстродействие DSP-контроллера на много выше МП, то он выполняет функции кодирования, декодирования, цифро-аналогового и аналого-цифрового преобразования, а так же модуляции и демодуляции.

Внешний интерфейс организован несколькими устройствами, которые выполняют каждый свою функцию. Для адаптации сигнала к линии связи используется адаптивный эквалайзер. Эхокомпенсатор используется для разделения сигналов по направлениям. Устройство присоединения, выполняющее следующие функции: отсекает промчастоту и пропускает только полезный высокочастотный сигнал, служит заградительным устройством для высокого напряжения, служит согласующим элементом между высокочастотным кабелем и линейным трактом, так как волновое сопротивление кабеля не равно характеристическому сопротивлению линейного тракта.

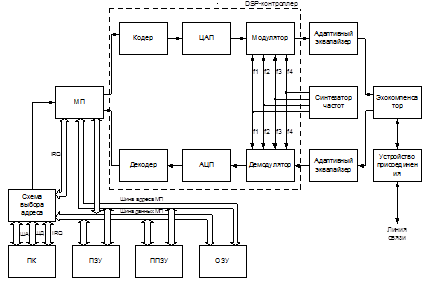

Таким образом, общая структурная схема системы передачи данных по энергосети имеет следующий вид (рис. 3.2), где, УП – устройство присоединения, ША – шина адреса, ШД – шина данных.

Рисунок 3.2 – Структурная схема системы передачи информации по энергосетям

Исходя из этой схемы, можно привести структурную схему передатчика (рис. 3.3).

Функционирование МП осуществляется по алгоритму, записанному в ПЗУ и ППЗУ. Данные, которые анализируются микропроцессором, заносятся в ОЗУ. После выполнения всех необходимых операций над данными, происходит очистка ОЗУ, для того чтобы принять другие данные. Принцип работы кодера зависит от способа кодирования, который выбирается из условия получения минимальной вероятности ошибки и максимальной помехозащищенности. Модуляция должна обеспечивать перенос спектра полезного сигнала в область частот, где он будет меньше всего подвержен воздействию помех. Так же от способа модуляции зависит скорость передачи данных и максимальная помехоустойчивость. Поэтому от выбора вида модуляции зависят основные параметры системы передачи данных в целом.

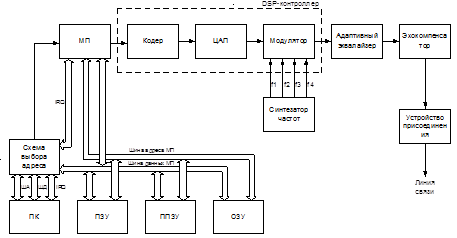

Рисунок 3.3 – Структурная схема передатчика

Поскольку передача данных осуществляется в четырех частотных диапазонах, которые расположены довольно близко друг от друга, то появляется необходимость ограничения спектров передаваемых сигналов в рамках частотного диапазона. Ограничение производится для того, чтобы сигналы, передаваемые в одном диапазоне, не влияли на сигналы, которые передаются в другом частотном диапазоне. Для ограничения спектров используются полосовые фильтры, настроенные каждый на свою резонансную частоту.

Управление процессами, происходящими в микропроцессоре и DSP-контроллере, происходит с помощью драйверов, которые поставляются вместе с микропроцессором и DSP-контроллером от фирмы-производителя.

4. АНАЛИЗ МЕТОДОВ КОДИРОВАНИЯ

4.1 Линейные методы кодирования

Данные пользователя, поступающие от DTE, уже являются цифровыми, представленными в униполярном или биполярном коде без возврата к нулю — NRZ. При передаче данных на большие расстояния в коде NRZ возникают следующие проблемы. С течением времени нарастает постоянный ток, блокируемый некоторыми электрическими устройствами цифрового тракта, например, трансформаторами, что приводит к искажению передаваемых импульсов. Передача длинных серий нулей или единиц приводит к нарушению правильной работы устройств синхронизации. Отсутствует возможность контроля возникающих ошибок на уровне физического канала.

Перечисленные проблемы решаются при помощи линейного кодирования. Параметры получаемого линейного сигнала должны быть согласованы с характеристикой, используемой линии, и отвечать ряду следующих требований. Энергетический спектр линейного сигнала должен быть как можно уже. В нем должна отсутствовать постоянная составляющая, что позволяет повысить верность либо дальность передачи. Структура линейного сигнала должна обеспечивать возможность выделения тактовой частоты на приемной стороне. Необходимо обеспечить возможность постоянного контроля за ошибками на уровне физической линии. Линейный код должен иметь достаточно простую техническую реализацию. Примеры линейных кодов приведены на рис. 4.1 [2].

Формирование требуемого энергетического спектра может быть осуществлено соответствующим изменением структуры импульсной последовательности и выбором нужной формы импульсов

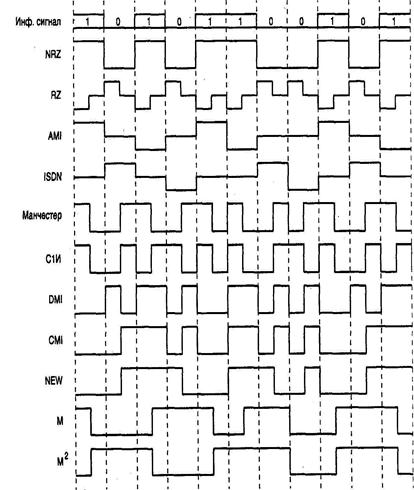

Рисунок 4.1 - Примеры кодирования линейными кодами

Например, даже сокращение длительности импульсов в два раза (биимпульсный код с возвратом к нулю, RZ) вдвое уменьшает уровень постоянной составляющей и увеличивает уровень тактовой составляющей в спектре такого сигнала.

Код Манчестер характеризуется однозначным соответствием последовательности чередования импульсов внутри тактового интервала. А именно, "1" исходного цифрового сигнала передается нулевым импульс в первом полутактовом интервале и единичным — во втором. Для символа "О" принимается обратный порядок чередования импульсов (биимпульс 10).
