Расчет и конструирование привода к аппарату с мешалкой

Подшипник А: =0,286

т.к < e (0,286<0,345) , значит Х = 1, Y = 0, [1, с.143, табл. 8,3],

тогда

Рэкв, А = = (1∙1∙16,69 + 0∙4,78)∙1,5∙1,25= =31,

29 кН

Подшипник В: =0,3

т.к < e (0,3<0,345) , значит Х = 1 , Y = 0, тогда

Рэкв, В = = (1∙1∙26,94 + 0∙8,1)∙1,5∙1,25 = =50,5 кН

5.Определяем расчетную динамическую грузоподъемность:

Подшипник B более нагружен, чем подшипник А, поэтому расчетную динамическую грузоподъемность определяем по подшипнику В:

,

где - эквивалентная нагрузка подшипника B;

- частота вращения на быстроходном валу;

- допускаемая долговечность;

= 285,9 кН

Так как > , то Подшипник 67615 – ГОСТ 27365 – 87 подходит для установки на тихоходный вал редуктора Ч-160 (с недогрузкой в 10,4 %, что допустимо).

6.Вычисляем долговечность подшипника:

= 414923 часа

что значительно превышает заданную долговечность(>>>), что более чем допустимо.

Проверка установки подшипника другой серии не имеет смысла, т.к. значение грузоподъемности выйдет за пределы допускаемого.

Итак, для установки на тихоходный вал редуктора Ч-160 выбираем

Подшипник 67615 – ГОСТ 27365 – 87

Рис.8.2 Подшипник ГОСТ 27365-87

Параметры подшипника приведены в табл.9.

9. РАСЧЕТ ШПОНОЧНОГО СОЕДИНЕНИЯ

Цель расчета: выбрать и проверить шпонку для посадки конической шестерни на тихоходный вал редуктора, (расчет ведем по чугуну).

Данные к расчету: ТТ = 1188,8 Н∙м; =16,5 кН; =70 мм; =140 мм;

Материал вала: Ст 40Х

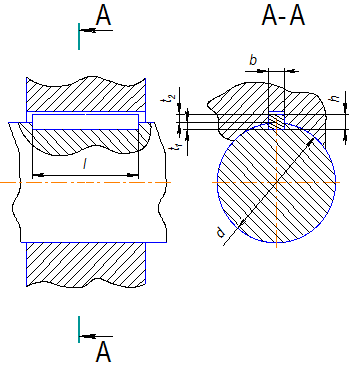

Рис. 10.1. Шпонка призматическая (ГОСТ 23360-78)

1. Выбираем материал шпонки: (расчет ведем по чугуну)

,

где - напряжение смятия;

[σ см] = (55 – 80) МПа, при чугунной ступице колеса, [6, с.114, прилож.19]

Тогда

=0,7∙(55 80) = 38,5 56 МПа;

2. Выбираем шпонку:

Для соединения тихоходного вала со ступицей конической шестерни при d=70 мм подбираем призматическую шпонку:

Шп 201256 220 при b=20 мм; h=12 мм; t2=4,9мм; t1=7,5мм

А) Исполнение А:

мм;

мм;

Б) Исполнение В:

мм;

3. Определяем напряжения смятия и условия прочности:

,

где ТT –момент на тихоходном валу, Н×м;

l раб. – рабочая длина шпонки, мм;

[sсм]’ – допускаемое напряжение смятия, МПа.

А) Исполнение А:

,

условие не выполняется, тогда Шп 2012110 не подходит.

Б) Исполнение В:

,

условие выполняется, тогда Шп 2012130 подходит.

Таким образом для посадки конической шестерни на тихоходный вал редуктора выбираем: Шпонка 2012130 ГОСТ 23360-78

Параметры шпонки Таблица 10.

10. ВЫБОР МУФТЫ

Цель: подобрать муфту для соединения валов электродвигателя и редуктора в приводе.
