Разработка технологической карты на производство свай квадратного сечения

Содержание

Введение

1. Основные положения проекта

1.1. Состав предприятия

1.2. Характеристика продукции

1.3. Сырьевые материалы и местные условия

1.4. Режим работы производства

2. Технология и организация производства

2.1. Технологическая схема производства

2.2. Расчет основных параметров технологических режимов

2.2.1. Армирование

2.2.2. Формование

2.2.3. Режим тепловой обработки (ТО)

2.2.4. Проектирование состава бетона.

2.3. Организация производства изделия

3. Проектирование технологического процесса

3.1 Расчет длительности элементных циклов

3.2. Проектная производительность линии

3.3. Расчет потребности производства в бетонных смесях, материалах и ресурсах

3.4. Численность и состав работающих

3.5. Контроль качества производства и готовой продукции

3.6. Охрана труда

Заключение

Список литературы

Введение

В современном строительстве широко используются в настоящее время изделия и конструкции различного назначения, отличающиеся по виду сырья, технологии производства в сборном и монолитном возведении зданий и сооружений. Одними из самих массовых конструкций являются бетонные и железобетонные, которые применяются и самых различных условиях. В настоящее время созданы необходимые условия для более широкого применения сборного железобетона во всех областях строительства и дальнейшего развития этой отрасли промышленности.

В настоящее время сборный железобетон получил наибольшее применение в жилищном строительстве. Другой не менее важной отраслью строительства, где сборный железобетон занимает доминирующее положение, является строительство промышленных зданий и сооружений.

С каждым годом расширяется применение сборного железобетона в железнодорожном строительстве.

Расширение промышленности сборного железобетона обусловлено размером гидротехнического, портового строительства, строительства крупных санитарно-технических инженерных сооружений, напорных и безнапорных водоводов из ЖБ труб.

Целью курсового проекта является разработка технологии производства квадратных свай в соответствии с ГОСТ 19804.2-79 и ГОСТ 19804. (Марка СНк15-40).

К основным задачам, которые необходимо решить при выполнении проекта, можно отнести: анализ состава предприятия, выпускаемой продукции и сырьевых материалов; технико-экономическое обоснование технологии и способа производства, выбор оборудования и проектирование технологической линии по производству изделия; разработку мер по контролю качества и охране труда.

1. Основные положения проекта

1.1. Состав предприятия

Состав предприятия включает в себя :

Производство ребристых плит перекрытий происходит в основном производственном цеху, размеры которого-14418м.

Приготовление бетонной смеси происходит в бетоносмесительном цеху и производиться в смесителях, соответствующих требованиям ГОСТ 16349-70 и ГОСТ 6508-81. Для смесей тяжелого бетона применяют гравитационные смесители.

Хранение арматурной стали, поступившую на завод следует хранить в арматурном цеху в закрытых складах по профилям, классам, диаметрам и партиям на стеллажах со свободными проходами в условиях, исключающих ее коррозию и загрязнение

Складирование и хранение цемента производится в специализированных силосных складах цемента. Разгрузку и транспортирование цемента следует осуществлять пневмотранспортом. Склад для хранения цемента делают закрытым и надежно защищенным от доступа атмосферной и грунтовой влаги. Не допускается хранить цемент во временных амбарных складах, на площадках под навесами и брезентовыми покрытиями, а также вблизи материалов, выделяющих аммиак. При хранении цемента не допускается одновременное складирование в одной емкости цемента разных марок и видов.

Складируются и хранятся крупных и мелких заполнители в складе заполнителей штабельно-линейного типа и полузакрытого способа хранения.

Порошкообразные химические добавки, применяемые в производстве, хранятся в складах химических добавок. Порошкообразные добавки поступают автотранспортом на завод в мешках. Хранятся до употребления в помещении склада.

Склады горюче-смазочных материалов располагаются на отдельных участках территории предприятия. Горюче-смазочные материалы поступают в металлических бочках. Склад выполняется из негорючих материалов и ограждается железобетонной стеной.

Прошедших технический контроль изделий до отгрузки их потребителю автотранспортом хранятся в складе готовой продукции. Склад готовой продукции представляет собой открытую прямоугольную площадку, оборудованный мостовым краном.

1.2. Характеристика продукции

На данном заводе производят квадратные железобетонные сваи марки СНк15-40.

Сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой продольной арматурой

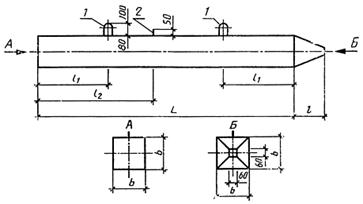

Чертеж. 1

1- подъемные петли; 2- штырь для фиксации места строповки при подъеме на копер

Таблица 1

Характеристики квадратных железобетонных свай марки СНк15-40.

1.3. Сырьевые материалы и местные условия

Цемент

Основные характеристики цемента приведены в таблице 2:

Таблица 2

Характеристики цемента
