Страница
11

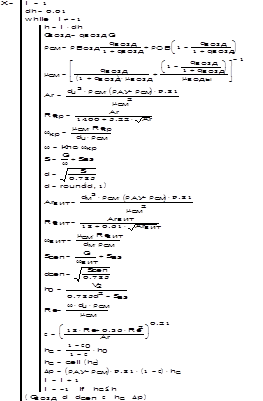

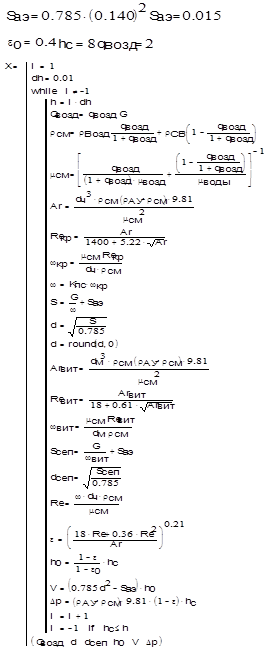

С учетом зоны аэрации (диаметр аэрационной трубы равен 140):
src="images/referats/8283/image131.png">
hсеп=2 м - высота сепарационного пространства.
Принимаем высоту аппарата
h=hc+hсеп=8+2=10 м.
Во второй колонне будет сорбента:
Жидкость во вторую аэрационную колонну поступает самотеком.
Используется аэратор типа шахтного водосброса;
- удельный расход воздуха в м3/м3 жидкости, рекомендуемый для данного типа аэраторов [4]. При этом объем газожидкостной смеси составляет 1,0-1,2 объема жидкости (принимаем 1,1).
м3/с
Принимаем
С учетом зоны аэрации (наружный диаметр аэрационной трубы равен 530):
м2;
- высота сепарационного пространства
Принимаем высоту аппарата
Гидравлическое сопротивление насадки в аппаратах:
Диаметр газового трубопровода во 2 аппарате:
мм.
Принимаем dу=80 мм.
4.2 Механические расчеты
Расчет толщины обечайки
м - внутренний диаметр обечайки;
(MПа) - давление в аппарате;
В аппарате находится коррозионная среда (водно-воздушная смесь), и хотя содержание органических примесей невелико, микроорганизмы, развивающиеся на насадке, увеличивают скорость коррозии металла. Из условия коррозионной стойкости [3] выбираем материал обечайки (днища, крыши) - сталь Х18Н10Т co скоростью проникновения коррозии
МН/м2 - допускаемое напряжение для стали марки Х18Н10Т при Т=20°C;
Срок эксплуатации аппарата:
Прибавка к расчетной толщине стенки аппарата определяется по формуле:
Поправка С находится в пределах допустимых величин
Коэффициент прочности сварного продольного шва:
Выбираем двусторонний стыковой шов при автоматической сварке
